МОДЕЛИРОВАНИЕ RC-СТРУКТУР МЕТОДОМ ФУНКЦИИ ПРЕОБРАЗОВАНИЯ
Терехина Екатерина Сергеевна
студент 4 курса, факультет авиационного приборостроения, кафедра телекоммуникационных систем УГАТУ, г. Уфа
Е-mail: flynebo@mail.ru
Гулин Артур Игоревич
научный руководитель, канд. техн. наук, доцент УГАТУ, г. Уфа
Многозвенные частотно-зависимые цепи, имеющие цепную структуру (ЦС), широко используются в системах управления и связи в качестве датчиков, фильтров, частотных корректоров, фазирующих четырехполюсников в генераторах, синтезаторах частот и т.д. Интерес к этой группе цепей объясняется гибкостью их характеристик, а также возможностью использования в них не только емкостных и индуктивных, но и резистивных преобразователей для измерения различных физических величин: освещенности (фоторезистор), состава вещества (кондуктометрические ячейки) и т.д. Однако в настоящее время получены аналитические выражения для частоты и затухания, подобных ЦС лишь с числом плеч не более восьми [4, 5]. Использование функций преобразования (ФП) в этих целях [1] позволило устранить этот пробел. Рассмотрим генератор с фазирующим четырехполюсником, представляющий собой замкнутую систему с положительной обратной связью и содержащую колебательную систему в виде пассивной ЦС одной из четырех видов и актвиного преобразователя (АП). Потенциальные ЦС U/U либо токово-потенциальные ЦС I/U для построения генераторов требуют усиления напряжения с помощью АП с высоким входным и низким выходным сопротивлениями. Для этих целей целесообразно использование в качестве АП усилителей на полевых транзисторах и электронных лампах. При использовании усилителей на биполярных транзисторах удобнее применять токовые ЦС I/I или потенциально-токовые ЦС U/I.
Рассмотрим вопрос определения частот квазирезонанса у четырех видов п - плечих ЦС (Рис. 1, Рис.2), составленных из RC - элементов и осуществляющих поворот фазы на 180°, которые наиболее часто используются при построении генераторов на однокаскадных усилителях.

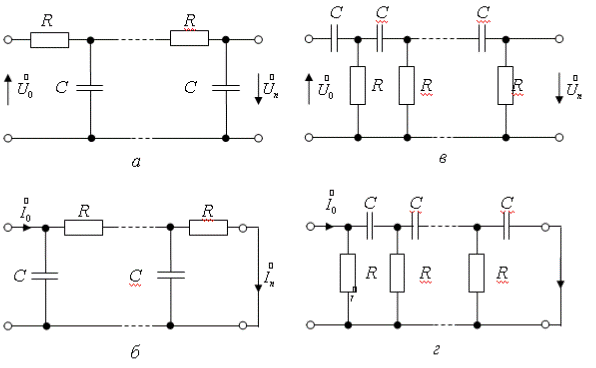

Рис. 1. Схемы фазирующих ЦС U/U (а, б) и ЦС I/I (в, г)
Рис. 2. Схемы фазирующих ЦС U/I (а) и ЦС I/U (б)
Частота квазирезонанса определяется из мнимой части ФП фазирующего четырехполюсника при обращении её в ноль, т.е.
(1)
и для ЦС U/U и ЦС I/I (Рис. 2) определяется выражением [2,3]
(2)
где коэффициент kn находится из уравнений вида
(3)
где p = 0,25n - 1 - для четных 0,5n;
p = 0,25(n + 2) - 1 - для нечетных 0,5n, зависящий от числа плеч п ЦС.
Для схем вида (Рис. 2 схемы 3,4) частота квазирезонанса определяется выражением
(4)
Частоты квазирезонанса ЦС U/I (Рис. 3 схема 5) определяются выражениями, аналогичными (6) и (7), а и для ЦС I/U (Рис. 3 схема 6)
(5)
а для фазирующей ЦС U/I
(6)
где коэффициент hn также зависит от числа плеч ЦС и определяется из
(7)
где - число сочетаний из 0,5(п+1)+2i элементов по 1+4i элемента;
m = 0,25(n + 1) - 1 - для четных 0,5(n+1);
m = 0,25(n - 1) - для нечетных 0,5(n+1).
Минимальное число емкостей C в таких ЦС должно быть не менее трех для осуществления сдвига фаз на 180°, а, следовательно, минимальное число плеч равно 5 (n ≥ 5). Коэффициент hn .
Для вычисления коэффициентов , , частот квазирезонанса ω0 ФП на этой частоте у четырех видов п - плечих ЦС (Рис. 1, Рис. 2) была разработана программа. При задании числа плеч, сопротивления и емкости элементов, программа подсчитывает коэффициенты ЦС, соответствующие этим коэффициентам частоты квазирезонанса ω0, и ФП которые отображаются на окне просмотра (Рис. 3).

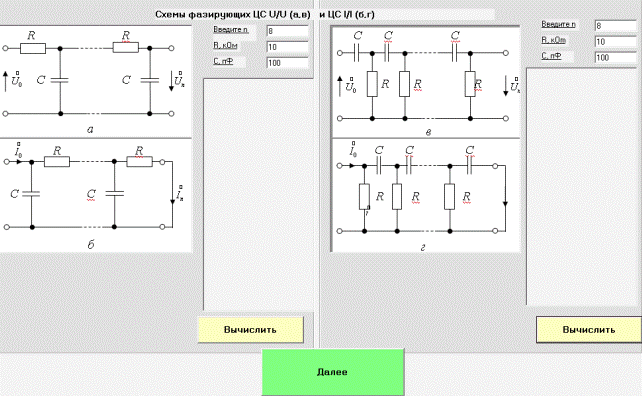

Рис.3. Интерфейс программы моделирования RC-структур
Согласно данной программе составлена таблица значений функций преобразования на частоте квазирезонанса и коэффициентов , и графики зависимости ФП (Рис. 5) и коэффициентов , от числа плеч (Рис.6)
Рис.5. График зависимости функции преобразования от числа плеч n

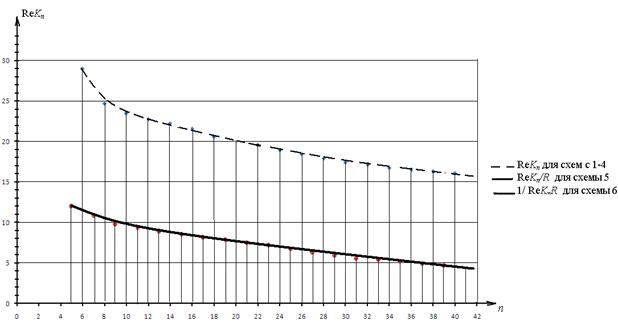

Рис.6. График зависимости коэффициентов , от числа плеч n
Таблица
Значения функций преобразования на частоте квазирезонанса и коэффициентов , от числа плеч n
Число плеч, n |
Схема 1-4 |
Схема 5 |
Схема 6 |
|||
kn |
ReКn |
hn |
ReКn/R |
hn |
1/ReКnR |
|
5 |
|
|
1,732 |
12 |
1,732 |
12 |
6 |
2,446 |
29 |
|
|
|
|
7 |
|
|
0,816 |
10,81 |
0,816 |
10,81 |
8 |
1,195 |
24,70 |
|
|
|
|
9 |
|
|
0,491 |
9,78 |
0,491 |
9,78 |
10 |
0,739 |
23,46 |
|
|
|
|
11 |
|
|
0,331 |
9,31 |
0,331 |
9,31 |
12 |
0,509 |
22,77 |
|
|
|
|
13 |
|
|
0,239 |
8,91 |
0,239 |
8,91 |
14 |
0,373 |
22,26 |
|
|
|
|
15 |
|
|
0,181 |
8,53 |
0,181 |
8,53 |
16 |
0,286 |
21,55 |
|
|
|
|
17 |
|
|
0,142 |
8,15 |
0,142 |
8,15 |
18 |
0,227 |
20,58 |
|
|
|
|
19 |
|
|
0,114 |
7,82 |
0,114 |
7,82 |
20 |
0,185 |
20,11 |
|
|
|
|
21 |
|
|
0,099 |
7,45 |
0,099 |
7,45 |
22 |
0,153 |
19,57 |
|
|
|
|
23 |
|
|
0,079 |
7,17 |
0,079 |
7,45 |
24 |
0,129 |
18,93 |
|
|
|
|
25 |
|
|
0,067 |
6,76 |
0,067 |
6,76 |
26 |
0,11 |
18,48 |
|
|
|
|
27 |
|
|
0,058 |
6,29 |
0,058 |
6,29 |
28 |
0,095 |
17.91 |
|
|
|
|
29 |
|
|
0,05 |
5,96 |
0,05 |
5,96 |
30 |
0,083 |
17,44 |
|
|
|
|
31 |
|
|
0,044 |
5,58 |
0,044 |
5,58 |
32 |
0,073 |
17,11 |
|
|
|
|
33 |
|
|
0,039 |
5,41 |
0,039 |
5,41 |
34 |
0,065 |
16,76 |
|
|
|
|
35 |
|
|
0,035 |
5,18 |
0,035 |
5,18 |
36 |
0,058 |
16,51 |
|
|
|
|
37 |
|
|
0,031 |
4,88 |
0,031 |
4,88 |
38 |
0,052 |
16,29 |
|
|
|
|
39 |
|
|
0,028 |
4,65 |
0,028 |
4,65 |
40 |
0,047 |
16,09 |
|
|
|
|
