НЕКОТОРЫЕ ПРЕДЛОЖЕНИЯ ПО ПОСТРОЕНИЮ СЕТЕЙ ТЕЛЕФОННОЙ СВЯЗИ НА ОСНОВЕ SIP – ТЕЛЕФОНИИ ПО ВОЛОКОННО-ОПТИЧЕСКИМ ЛИНИЯМ СВЯЗИ

SOME PROPOSALS FOR THE CONSTRUCTION OF TELEPHONE NETWORKS BASED ON SIP - TELEPHONY OVER FIBER-OPTIC LINES

Ilya Gavrilov

listener, Academy of the Federal Guard Service of the Russian Federation,

Russian, Orel

Egor Zamyshevsky

listener, Academy of the Federal Guard Service of the Russian Federation,

Russian, Orel

Alexandr Tezin

listener, Academy of the Federal Guard Service of the Russian Federation,

Russian, Orel

АННОТАЦИЯ

В статье рассмотрены принципы работы протокола SIP. Рассмотрены некоторые предложения по построению сетей связи на основе волоконно-оптических линий передачи. Проведен анализ существующих автоматических телефонных станций (АТС).

ABSTRACT

The article discusses the principles of the SIP protocol. Some proposals for the construction of communication networks based on fiber-optic transmission lines are considered. The analysis of existing automatic telephone exchanges (PABX).

Ключевые слова: телефонная связь, телефонные сети, волоконно-оптическим линии связи, SIP-телефония.

Keywords: telephone communication, telephone networks, fiber-optic lines, SIP-telephony.

IP-телефония – обобщенное название технологии позволяющей передавать голос и видео по IP-сетям. VoIP это метод позволяющий передавать различных виды данных между пользователями, который включает: звонки, вебинары, видеотрансляции, IP-видеонаблюдение [1].

SIP-телефония – современная технология IP-телефонии, позволяющая передавать запросы пользователей и подключаться друг к другу, благодаря протоколу SIP.

На сегодняшний день широко распространены телефонные сети аналоговой и цифровой связи, но IP-телефония за счет своей простоты, высокого качества связи и относительно невысокой стоимости звонков скоро придет ей на смену [2].

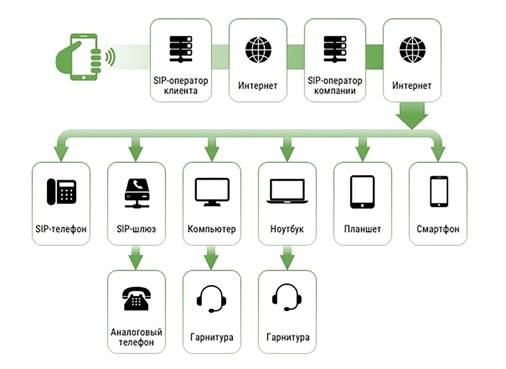

Принцип обмена данными реализуется следующим образом (рис. 1):

Рисунок 1. Передача сообщений при SIP-телефонии

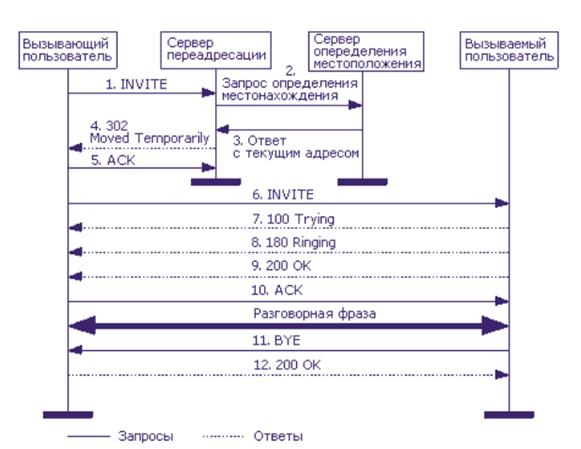

Далее (рис. 2) приведен пример установления соединения с участием сервера переадресации. Администратор сети сообщает всем абонентам адрес сервера. Пользователь отправляет запрос INTIVE, в котором указывается адрес вызываемого пользователя. Сервер переадресации узнает местоположение вызываемого абонента и отправляет его сообщением 302 Moved temporarily вызывающему пользователю. В качестве подтверждения отправляет посылку ACK. После обмена данными сообщениями вызывающая сторона может организовать связь. Она формирует запрос INTIVE, с другим номером. Вызывающая сторона отвечает сообщением 100 Trying и отправляет запрос входящего вызова абоненту, инициирующему вызов. Далее сообщением 200 OK передаются данные о возможностях термина. Для завершения соединения передается сообщение BYE [3].

Рисунок 2. Установления соединения

Сообщение протокола SIP имеет следующую структуру (рис. 3).

Рисунок 3. Структура сообщений протокола SIP

Сегодня для организации IP-телефония используют уже существующие сети. В качестве среды передачи информации используют витую пару в основном 5 категории, но из-за низкой помехоустойчивости, нет возможности передачи данных на большие расстояния. В волоконно-оптических линиях связи (ВОЛС) этот недостаток отсутствует. Сети на основе ВОЛС обеспечивают высокую пропускную способность и скорость передачи

сигнала [4].

Для использования оптоволокна в качестве физической среды, для связи между АТС, необходимо внедрение в имеющиеся сети дополнительного оборудования:

• Сетевые коммутаторы;
• Медиаконверторы с портами для подключения оптического кабеля и Ethernet портами.

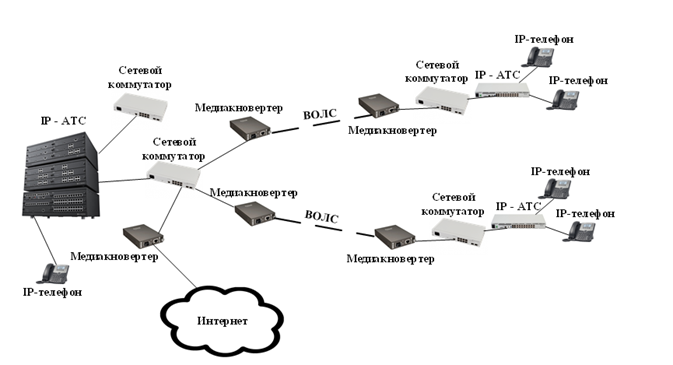

Для построения сети АТС подключается к сетевому коммутатору, который подключен к медиаконвертору. В оптический порт подключен волоконно-оптический патч-корд. На другой стороне также медиаконвертор подключен к коммутатору, который подключен к другой АТС. Подключение телефонной станции к глобальной сети также осуществляется через коммутатор (рис. 4).

Рисунок 4. Сеть телефонной связи на основе SIP – телефонии по волоконно-оптическим линиям связи

Для построения сети существует большое разнообразие АТС. В статье рассмотрены две станции, наиболее подходящие для организации соединения по ВОЛС.

Asterisk – программная АТС, предназначенная для соединения абонентов IP-телефонии, а также подключения пользователей аналоговой связи. Поддерживает протокол SIP. Максимальное количество абонентов в сети может достигать 2000. Одним из важных достоинств Asterisk является модульность –на каждую задачу свой модуль.

Cisco Unified Communication Manager – полноценная автоматическая телефонная станция, позволяющая объединить до 30000 абонентов. Cisco дает возможность конфигурировать большое количество параметров, что обеспечивает надежность работы системы. Также есть express версия, предназначенная для небольших сетей. Достоинством АТС является высокий уровень технической поддержки Cisco [5].

Таким образом, с каждым днем количество абонентов в телефонной сети растет и полностью решить все задачи построения полнофункциональной сети связи невозможно. Внедрение волоконно-оптических линий связи обеспечит высокую скорость и качество передачи данных. Но есть и другая сторона, касающаяся стоимости, -замена имеющихся линий связи на ВОЛС требует больших затрат, соответственно её требуется внедрять только по мере необходимости.
