МОДЕЛИРОВАНИЕ В 3D КОМПАСЕ ДЕТАЛЕЙ С ИСПОЛЬЗОВАНИЕМ РАЗМЕРОВ МЕТОДОМОБЪЕДИНЕНИЯ ТЕЛА С ПОСЛЕДУЮЩИМ ВЫВОДОМ ПОЛУЧЕННОЙ МОДЕЛИ В ЧЕРТЕЖ

​3D COMPASS MODELING OF PARTS USING SECTIONS BY COMBINING BODIES WITH SUBSEQUENT OUTPUT OF THE RESULTING MODEL INTO THE DRAWING

Elena Kartseva

student gr. T-121; Faculty of AMiR, Vladimir State University,

Vladimir, Russia

Tatyana Ulchenko

scientific adviser, candidate of technical sciences., associate professor, Department of AMiR, Vladimir State University,

Vladimir, Russia

АННОТАЦИЯ

Данная статья актуальна для студентов 1-го курса, изучающих инженерную графику на платформе КОМПАСа 3D. В статье рассмотрены виды разрезов, (нетипичные разрезы и типичные) и методы вычерчивания разрезов в 3D КОМПАСе.

ABSTRACT

This article is relevant for 1st year students studying engineering graphics on the Compass 3D platform. The article discusses the types of incisions (atypical and typical incisions) and methods of drawing incisions in a 3D compass.

Ключевые слова: вдавливание, пересечение, деталь, эскиз, сборка, план, фронт, профиль, горизонтальные разрезы, КОМПАС, сложный разрез, Линия разреза, разрез, местный разрез.

Keywords: indentation, intersection, detail, sketch, assembling, plan, frontal, profile, horizontal sections, COMPASS, complex incision, Cut line, cross-section, local section.

Практическая необходимость формирования навыков графического отображения объектов сложной пространственной структуры.

Полученные навыки пространственно-графического моделирования необходимо применить:

1) при изображении деталей сложной объёмной структуры

2) при изображении структурной схемы

Разрезы применяются для изображения внутренних поверхностей предмета, чтобы избежать большого количества штриховых линий. Виды разрезов показаны на рисунке 1. [1]

Рисунок .1 Виды разрезов

Как сделать в КОМПАС разрез

Построение разреза в полученном с 3D модели ассоциативном виде.

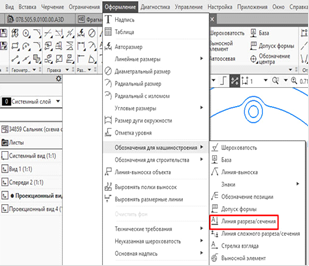

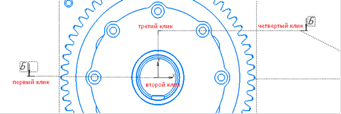

Для автоматического построения разреза используется команда «Линия разреза/сечения», которая расположена на инструментальной панели «Обозначения». После вызова команды указывается начальная точка линии разреза, а затем конечная точка и в последнюю очередь выбирается направление стрелок взгляда (направление зависит от расположения курсора, для смены направления поводите мышью, а затем зафиксируйте команду кликом левой кнопкой мыши), рис. 2

Рисунок 2. Линия сечения разреза

Наличие 3D модели позволяет сформировать вид автоматически, поэтому после простановки обозначения, за курсором начинает перемещаться рамка вида, кликом на левую кнопку мыши Вы можете зафиксировать вид в необходимом месте, рис. 3. [2]

Рисунок 3. Оформление и вид разреза

Как сделать разрез вида, если 3D модели нет

Разрез вида, который получен не с 3D модели придется выполнять вручную. Максимум, что можно получить — это проставить обозначение разреза и получить пустой вид с необходимым масштабом, который будет подписан и будет содержать ссылку на масштаб вида.

Для построения обозначения разреза используется команда «Линия разреза/сечения», которая расположена на инструментальной панели «Обозначения». После вызова команды указывается начальная точка линии разреза, а затем конечная точка и в последнюю очередь выбирается направление стрелок взгляда (направление зависит от расположения курсора, для смены направления поводите мышью, а затем зафиксируйте команду кликом левой кнопкой мыши).

В отличие от автоматического построения разреза, в чертеже, который не содержит виды с модели, за курсором будет перемещаться не рамка полученного разреза, а обозначение точки начала вида. Кликнув в любой области чертежа, Вы создадите пустой вид, в котором и будете выполнять построение разреза. Параметры вида, в первую очередь масштаб, можно настроить на Панели параметров до того, как Вы кликнете на чертеже для указания точки начала вида, рис. 4.

Рисунок 4. Параметры вида

После указания точки начала вида, над этой точкой будет автоматически создан текстовый блок, с ссылкой на обозначение разреза А-А.

Изменение обозначения линии разреза, например, при вводе новых обозначений и смены порядка именования обозначений, повлечет изменение текстовой надписи.

Как сделать сложный разрез

Для создания сложного разреза в КОМПАС используется команда «Линия сложного разреза/сечения» , которая расположена на инструментальной панели «Обозначения», в расширенном списке команды «Линия разреза/сечения». Для вызова команды Вам необходимо вызвать команду «Линия разреза/сечения», а затем на Панели параметров переключиться на команду «Линия сложного разреза/сечения», рис. 5.

Рисунок 5. Линия сложного разреза сечения

После вызова команды указывается начальная точка линии разреза, а затем точки, где разрез будет менять направление (количество точек может быть произвольное) и в последнюю очередь конечная точка линии сложного разреза. После указания точек, выбирается направление стрелок взгляда (направление зависит от расположения курсора, для смены направления перемещайте мышь, а затем зафиксируйте команду кликом левой кнопкой мыши), рис. 6.

Рисунок 6. Смена направления и его обозначения

Как сделать местный разрез

Для создания местного разреза в КОМПАС используется команда «Местный разрез», которая расположена в разделе Вставка главного текстового меню. После построения замкнутой кривой вызвать команду «Местный разрез», кликнуть по замкнутой кривой, а затем указать положение секущей плоскости местного разреза на другом ассоциативном виде, рис. 7.

Рисунок 7. Местный разрез

Выводы

Развитие творческих способностей студентов обеспечивается последовательным проведением двух дидактических линий.

1) Студенты самостоятельно осуществляют поисковую деятельность формообразования.

2) На основе психологической характеристики мышления изобретателя разработаны укрупнённые цели графической подготовки.
