АНАЛИЗ ПРИМЕНЕНИЯ И ПРИНЦИП РАБОТЫ ТЕПЛОВИЗОРОВ НА ПРИМЕРЕ TESTO-890

Мочалов Георгий Петрович

студент, кафедра "Приборостроение и Мехатроника", Институт Цифровых технологий и Экономики, Казанский Государственный Энергетический Университет,

РФ, г. Казань

Козелков Олег Владимирович

научный руководитель,

канд. техн. наук, доц. кафедры "Приборостроение и Мехатроника", Институт Цифровых технологий и Экономики, Казанский Государственный Энергетический Университет,

РФ, г. Казань

APPLICATION ANALYSIS AND OPERATING PRINCIPLE OF THERMAL IMAGERS USING THE EXAMPLE OF TESTO-890



Georgiy Mochalov

student, Department of Instrument Engineering and Mechatronics, Institute of Digital Technologies and Economics, Kazan State Energy University,

Russia, Kazan

Oleg Kozelkov

scientific supervisor, Ph.D. tech. Sciences, Associate Professor, Department of Instrument Engineering and Mechatronics, Institute of Digital Technologies and Economics, Kazan State Energy University,

Russia, Kazan



АННОТАЦИЯ

Анализ применения и принцип работы тепловизоров в статье основывается на примере модели Testo-890. Рассматривается широкий спектр применения тепловизоров в промышленности, строительстве, автомобильной отрасли, медицине, пожарной безопасности и других областях. Выделяются основные особенности и преимущества использования тепловизоров.

ABSTRACT

The analysis of the application and operating principle of thermal imagers in the article is based on the example of the Testo-890 model. A wide range of applications of thermal imagers in industry, construction, automotive, medicine, fire safety and other areas is considered. The main features and advantages of using thermal imagers.



Ключевые слова: анализ, тепловизор.

Keywords: analysis, thermal imager.



Первые идеи о использовании инфракрасных лучей для наблюдения за тепловыделением появились еще в XIX веке. Однако реальное развитие тепловизионной технологии началось после Второй мировой войны, когда активизировались исследования в области инфракрасной оптики и электроники. Однако за последние десятилетия инфракрасные технологии претерпели значительное развитие, и теперь тепловизоры доступны в более компактных и легких вариантах, что сделало их широко применимыми в различных сферах, включая промышленность, медицину, безопасность и оборону. Сегодня тепловизоры используются для различных целей, таких как обнаружение тепловых утечек, контроль электрооборудования, поиск людей в условиях низкой видимости, медицинская диагностика и многое другое. Таким образом, история тепловизоров отражает удивительное развитие технологий и их важную роль в современном мире.

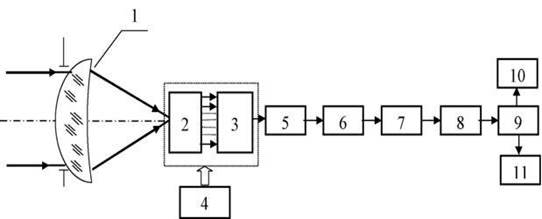

Рисунок 1. Структурная схема тепловизора:

1 – оптическая система; 2 – фокальная матрица с предусилителями; 3 – мультиплексор; 4 – система охлаждения; 5 – корректор неоднородности характеристик чувствительных элементов; 6 – аналого-цифровой преобразователь; 7 – цифровой корректор неоднородности; 8 – корректор неработающих ячеек; 9 – формирователь изображения; 10 – дисплей; 11 – цифровой выход.



Одним из популярных тепловизоров, широко применяемых в различных отраслях, является Testo-890. В данной статье мы рассмотрим принцип работы этого устройства, а также его применение в различных областях. Testo-890 - это тепловизор высокого класса, обладающий широким спектром функций и возможностей. Принцип его работы основан на преобразовании инфракрасного излучения, излучаемого объектами, в изображение, которое отображается на экране устройства. Testo-890 обладает высоким разрешением и чувствительностью, что позволяет обнаруживать даже мельчайшие тепловые различия. Применение тепловизора Testo-890 включает множество областей. Например, в области строительства и обследования зданий, он может использоваться для поиска утечек тепла и изоляционных дефектов. В электрических измерениях тепловизор Testo-890 позволяет обнаруживать перегретые соединения и электрические аномалии. Тепловизор Testo-890 представляет собой надежный и мощный инструмент, обладающий широким спектром применения в различных областях. Его высокая чувствительность, разрешение и возможности анализа данных делают его ценным помощником для специалистов, занимающихся обследованием и контролем различных объектов и процессов.

Testo-890 является одним из ведущих промышленных тепловизоров на рынке. В сравнении с другими популярными промышленными тепловизорами такими как: ADA instruments TemPro VISION, CEM DT-9868, Testo-890 имеет ряд преимуществ.

1. Разрешение: Testo-890 обладает высоким разрешением изображения в 640x480 пикселей, что существенно превосходит многие другие промышленные тепловизоры. Это обеспечивает более детальную и точную термографическую картину, что может быть важно для многих применений, в том числе для работы в инженерных системах, строительстве и техническом обслуживании.

2. Диапазон измерений: прибор обладает широким диапазоном измерений температуры от -30°C до +1000°C, что делает его универсальным и пригодным для работы в различных условиях и отраслях - от контроля электрооборудования до исследований теплоизоляции зданий.

3. Программное обеспечение: устройство поставляется с продвинутым программным обеспечением, которое обеспечивает расширенные возможности анализа данных, интеграцию с компьютером и создание отчетов. Это делает его более гибким и эффективным инструментом для профессионального использования.

4. Удобство использования: Эргономичный дизайн Testo-890 делает его удобным для продолжительного использования, что особенно важно при проведении обширных работ, включая инспекции и обследования объектов.

5. Прочность и надежность: Testo-890 изготовлен из качественных материалов и обладает высокой степенью защиты от негативных воздействий окружающей среды, что подтверждает его долговечность и надежность в различных условиях эксплуатации.

Таким образом, Testo-890 представляет собой высокотехнологичный и многофункциональный тепловизор, который сочетает в себе высокое разрешение изображения, широкий диапазон измерений, продвинутое программное обеспечение, удобство использования и надежность, что делает его конкурентоспособным на рынке промышленных тепловизоров.



Список литературы:

  1. 11 лучших тепловизоров в 2023 году [Электронный ресурс]. – URL: https://www.kp.ru/expert/turizm/luchshie-teplovizory/ (дата обращения 05.11.2023)
  2. Тепловизор Testo-890 [Электронный ресурс]. – URL: https://www.testo.ru/ru-RU/testo-890/p/0563-0890-X4 (дата обращения 05.11.2023)
