Введение

Классическая схема управления с единичной отрицательной обратной связью показана на рис. 1.

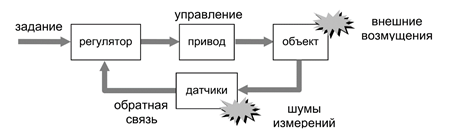

Рисунок 1. Управление с отрицательной обратной связью

Регулятор сравнивает задающий сигнал с обратной связью от датчика и определяет ошибку между заданным и фактическим состоянием. Если разница равна нулю, не требуется никакого управления. В случае наличия разницы, регулятор выдает управляющий сигнал, направленный на достижение нулевой разницы (рассогласования).

ПИД-регуляторы (пропорционально-интегрально-дифференциальный) получили широкое распространение в САУ при работе с производственными и технологическими процессами.

ПИД-регулятор работает на основе трех компонент: пропорциональной, интегральной и дифференциальной, которые используются для вычисления управляющего сигнала. Пропорциональная компонента определяет отклонение текущего значения от желаемого и вычисляет соответствующий корректирующий сигнал. Интегральная компонента накапливает ошибку управления со временем и корректирует значение управления для минимизации этой ошибки. Дифференциальная компонента предсказывает будущие изменения ошибки и помогает предотвратить перерегулирование.

Самым важным и сложным является выбор оптимальных значений коэффициентов регулятора. Неправильно подобранные значения коэффициентов могут привести к переходному процессу отличному от желаемого, что может привести к выходу оборудования из строя [1].

Создание ПИД-регулятора в среде Simulink предоставляет удобный интерфейс для проектирования и настройки. С помощью блоков можно создавать модели системы и проводить различные эксперименты для определения оптимальных значений коэффициентов и анализа реакции системы.

Проектирование и настройка параметров

Первый шаг – создание модели системы управления. Для этого необходимо определить передаточную функцию объекта управления, а также задать желаемые характеристики системы (например, перерегулирование, время переходного процесса, время нарастания, установившаяся ошибка).

Второй шаг – добавление ПИД-регулятора к модели. Можно воспользоваться готовым блоком, а можно собрать самому, в этом нет ничего сложного.

Третий шаг – настройка параметров ПИД-регулятора. SIMULINK предоставляет различные инструменты для настройки регулятора. Например, можно использовать систему авто-определения коэффициентов, регулируя ползунками скорость и перерегулирование (блок PID Controler).

Четвертый шаг – анализ и оценка работы системы с настроенным регулятором. Симулируем переходный процесс и сравниваем параметры с заданными по техническому заданию.

Рассмотрим модель системы управления с ПИД-регулятором в Matlab/Simulink (рис. 2).

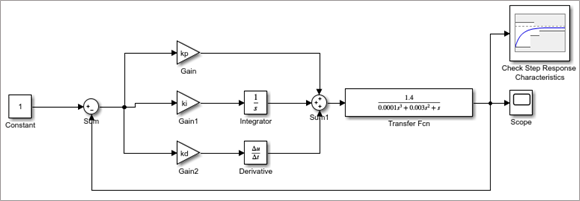

Рисунок 2. Схема настройки системы управления с ПИД-регулятором

На рис. 3 приведен переходный процесс без влияния регулятора. С помощью регулятора нам необходимо привести его к желаемым параметрам.

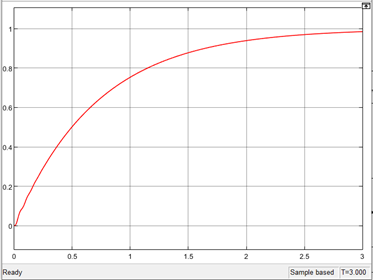

Рисунок 3. Выход системы без участия регулятора

Для настройки регулятора будем использовать блок Check Step Response Characteristics. Пусть желаемое время переходного процесса 1 секунда, а допустимое перерегулирование 15%. Точность установившегося значения необходима в 1%.

Запустим оптимизацию параметров и подождём результата (рис. 5).

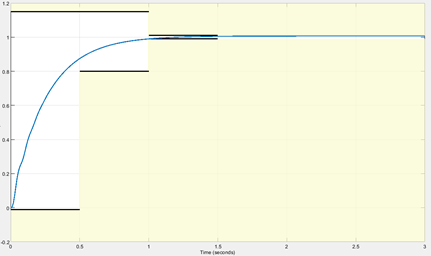

Рисунок 5. Выход системы при использовании регулятора

Как видим переходный процесс соответствует желаемым требованиям. Такие требования к системе задаются в техническом задании. Наша передаточная функция заменяет какой-то реальный объект управления.

Однако стоит учесть, что любая модель — это идеализация реальных параметров и на деле, результат может чуть отличаться в следствии наличия, например, нелинейности объекта (как известно, все реальные объекты – нелинейные) [2].

Заключение

Рассмотрен процесс синтеза ПИД-регулятора в среде MATLAB SIMULINK и получено полное представление о его принципе работы. Данный метод оказывается очень эффективным при решении задач автоматического управления, так как обладает большими возможностями настройки и адаптации под различные условия.

Подводя итоги, можно отметить следующее:

1. Синтез ПИД-регулятора является достаточно простым процессом, который может быть выполнен даже неопытным пользователем. Однако для достижения оптимальных результатов требуется базовое понимание ТАУ.

2. В процессе синтеза следует обратить особое внимание на правильный выбор коэффициентов пропорциональной (P), интегральной (I) и дифференциальной (D) составляющих.

3. Рекомендуется проводить анализ системы с помощью различных параметров, таких как переходные процессы, устойчивость и точность регулирования. Это позволит определить наиболее подходящие значения коэффициентов ПИД-регулятора [3].
