ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ ВВОДА ГАЗА СЕПАРАТОРА НГС

​INCREASING THE EFFICIENCY OF GAS INLET OF THE NGS SEPARATOR

Petr Legotin

student, Department of Development and Operation of Oil and Gas Fields, Tyumen Industrial University,

Russia, Tyumen

Sergey Leontiev

scientific supervisor, doctor of technical sciences, professor, Tyumen Industrial University,

Russia, Tyumen

АННОТАЦИЯ

В статье анализируются эффективность применения путевого подогревателя, работающего на основе сгорая топливного газа при подготовке высоковязкой нефти.

ABSTRACT

The article analyses the efficiency of application of a track heater operating on the basis of fuel gas combustion in the treatment of high-viscosity oil.

Ключевые слова: технологические расчеты, газоотделение, нефтегазовый сепаратор.

Keywords: process calculations, gas separation, oil and gas separator.

Основным параметром, определяющим размеры нефтегазового сепаратора, является время пребывания газонасыщенной водонефтяной смеси в зоне газоотделения. В проектных технологических расчетах процесса сепарации это время принимают в зависимости от физико-химических свойств разгазируемой жидкости, руководствуясь табличными данными, полученными путем обобщения промыслового опыта.

В промысловых условиях поступающая в нефтегазовый сепаратор из подводящего трубопровода нефтегазовая смесь состоит из свободного газа, отделившегося при давлении сепарации, и жидкой фазы с растворенным и диспергированным в ней газом. Размер пузырьков зависит от физико-химических свойств нефти и газа, режима течения водонефтегазовой смеси во входном трубопроводе и штуцере ввода смеси.

Диаметр пузырька газ, который формируется до входа газожидкостной смеси в сепаратор определяется следующим образом, где также учитываются критерии Вебера, Фруда и Рейнольдса.

В данном случае диаметр входного трубопровода равен 0,4 м, тогда:

 м

Определим скорость всплытия пузырька газа для ламинарного режима:

 м/с.

Определим скорость всплытия с коэффициент стесненности:

 м/с

Находим средний диаметр сепаратора для нахождения объем разгазирования:

 м

Определяем длина зоны газоотделения рассчитывается по формуле:

м

Проверяем выполнения условия:

Время нахождения эмульсии должно быть больше времени всплытия пузырька газа.

Время нахождения эмульсии:

где - скорость жидкости в сечении аппарата, занятой жидкостью, определяем по формуле  м

Времени всплытия пузырька газа:

Таким образом, условия выполняется.

Производительность горизонтального сепаратора по жидкости определяется по формуле:

 м³/сут =16193,52 м³/ч

Таким образом, рассчитанная производительность по жидкости больше максимально заявленной проектной производительности с коэффициентом.

Далее были рассмотрены и другие значения диаметры входного трубопровода по результатам которых была построена зависимость производительности сепаратора по жидкости от диаметра входного трубопровода, представленная на рисунке 1.

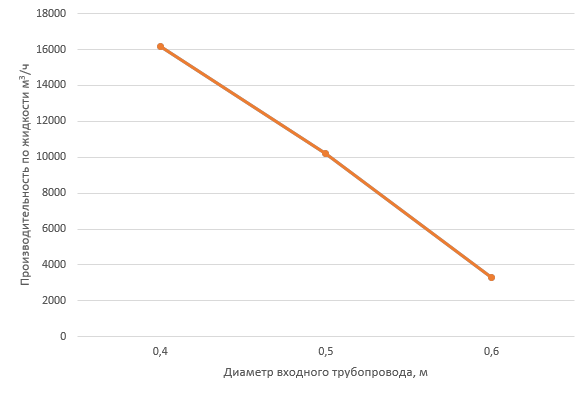

Рисунок 1. Зависимость производительности сепаратора по жидкости от диаметра входного трубопровода

Таким образом, проанализировав решение и построенную зависимость, можно сделать вывод, что диаметр входного трубопровода в сепараторе напрямую влияет на его производительность. В ходе посмтроение зависимости было выявлено, что при уменьшении диаметра входного трубопровода увеличивается общая производительность сепаратора.

Список литературы:

1. РД 39-0004-90. Руководство по проектированию и эксплуатации сепарационных узлов нефтяных месторождений, выбору и компоновке сепарационного оборудования. – Уфа: ВНИИСПТнефть, 1990. – 69 с.
2. Далецкий В.М., Ефимов В.Б., Шлыкова М.П. Экспериментальное изучение генерирования и отделения мелкодисперсной газовой фазы в газожидкостной смеси. В кн. Проблемы обустройства и эксплуатации высокообводненных нефтяных месторождений. – Куйбышев: Гипровостокнефть. – 1985. – С. 77–82.
3. Далецкий В.М., Ефимов В.Б., Шлыкова М.П. Разработка метода расчета разделения газожидкостных смесей в сепарационной емкости. В кн. Разработка и внедрение эффективной техники и технологии добычи нефти. – Куйбышев: Гипровостокнефть. – 1986. – С. 27–31.
