АНАЛИЗ ЭФФЕКТИВНОСТИ СИСТЕМЫ ЗАВОДНЕНИЯ КАШИРСКОГО ОБЪЕКТА АРЛАНСКОГО МЕСТОРОЖДЕНИЯ НА ОСНОВАНИИ ИНТЕРПРЕТАЦИИ ТРАССЕРНЫХ ИССЛЕДОВАНИЙ

Вятская площадь Арланского месторождения, расположенная на территории Удмуртской Республики, открыта в 1954г, введена в промышленную эксплуатацию в 1973г. Промышленная нефтеносность приурочена к карбонатным отложениям каширского  и подольского  горизонтов среднего карбона, а также терригенным отложениям визейского яруса.

Текущее состояние разработки характеризуется падающими объемами добычи нефти и высокими темпами обводнения продукции. При этом  извлечение нефти каширо-подольского объекта (КПО) характеризуется повышенной сложностью. [1]

КПО объект разрабатывается на жестко-водонапорном режиме, анализ основных параметров работы скважин показывает прямую связь между обводненностью добываемой продукции и объемами закачиваемой воды. Также осложняющими факторами разработки КПО Вятской площади Арланского месторождения являются высокая расчлененность разреза, наличие, помимо порового пространства трещин, каверн в залежах карбонатного разреза. Все это способствует ускорению процессов прорыва пластовых вод.

Нагнетательные скважины КПО подвергались многоразовым общим соляно-кислотным обработкам, что послужило одной из причин дифференциации пластов объекта по проницаемости и рост приёмистости по отдельным пропласткам.  Для повышения эффективности разработки КПО Вятской площади за счет реализации комплекса ГТМ необходимо улучшение качества планирования для снижения рисков прорыва пластовых вод. Основной упор следует делать на выявление зон опережающего обводнения нефтяных пластов с последующей оптимизацией выработанных запасов. [1]

Для определения основных направлений флюидопроводимости и каналов гидродинамической связи между нагнетательными и добывающими скважинами в 2019 г. на Вятской площади проведены индикаторные исследования межскважинного пространства. [2]

Объектом наблюдения послужил ряд добывающих скважин №№8940, 8942, 8943,7623, эксплуатирующие каширо-подольский объект (таблица 1).

Таблица 1.

Скважины для проведения трассерных исследований

Общее количество добывающих скважин для отбора индикаторных проб от нагнетательных скважины составляет  10 скважин.

Объем и  тип закачанного индикатора приведен в таблице 2. Схема закачки приведена на рисунке 1.

Закачка растворов индикаторов производилась с помощью цементировочного агрегата типа ЦА-320.

Таблица 2.

Объем и тип закачанного индикатора

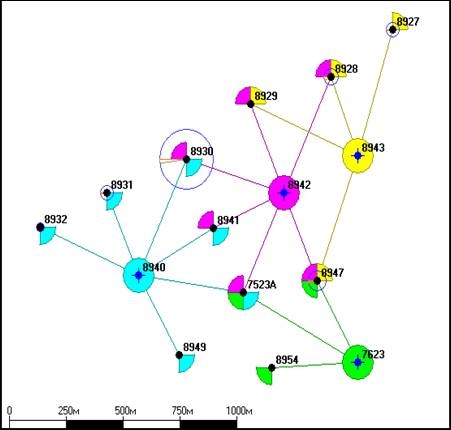

Рисунок 1. Схема закачки индикаторов, отбора проб Вятской площади

В течении 90 дней осуществлялся отбор проб с устья контрольных эксплуатационных скважин Арланского месторождения: 7523А, 8927, 8928, 8929, 8930, 8931, 8932, 8941, 8947, 8949, 8954.

Для количественного определения концентрации индикаторов применялась следующая аппаратура: флюориметр ФЛЮОРАТ-02-3М, фотометр КФК-3. Измерение концентрации проводилось в соответствии с методикой выполнения измерений соответствующего прибора.

За период исследований (3 месяца) был произведен отбор и физико-химический анализ порядка 638 проб жидкости на содержание в них Уранина-А, Родамина-С, Карбамида, Тиомочевины.

По результатам трассерных исследований на 92 сутки после закачки индикаторов построена роза-диаграмма направлений и долей нагнетаемой воды в область низким фильтрационным сопротивлением (НФС), диаграмма приведена на рисунке 2.

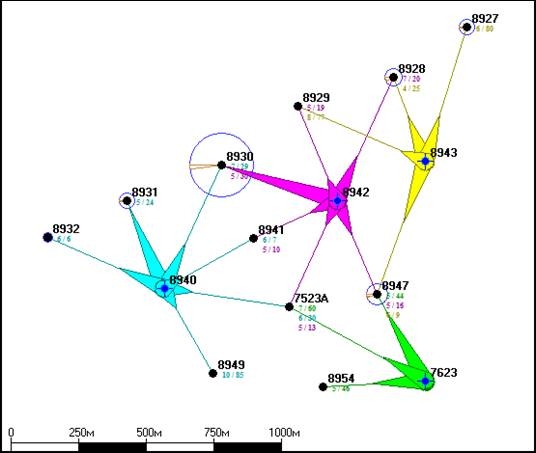

Рисунок 2. Роза-диаграмма распределения нагнетаемой воды по исследуемому объекту скважин

В автоматическом режиме: рассчитаны и построены кривые «Относительная концентрация трассера – Время/Скорость», «Относительная масса извлеченного трассера – Время/Скорость», выделены каналы НФС, с определением фильтрационных параметров  каналов НФС для каждой скважины окружения каждой нагнетательной скважины.

По результатам интерпретации трассерных исследований на участке выявлены системы каналов фильтрации от нагнетательных скважин к добывающему окружению и определено их влияние на обводненность окружающих скважин (рисунок 3).[2]

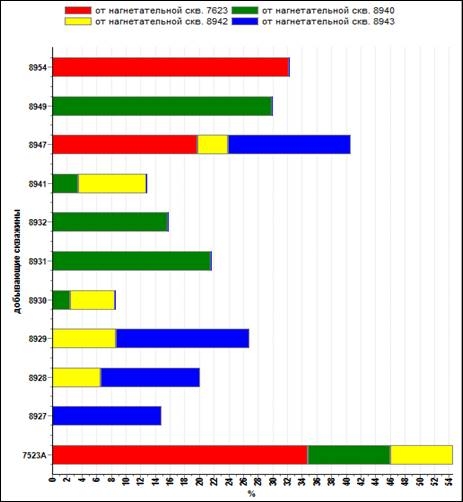

Рисунок 3. Обводненность скважин по каналам НФС

Из диаграммы на рисунке 3  видно, что на исследуемом участке нагнетательные скважины 7623, 8940, 8942 и 8943 в разной степени влияют на все свое окружение, наблюдается вытеснение  по каширскому пласту в направлении добывающих скважин, за период исследований изменение обводнения скважин не выявлено. [2]

Время и объем выхода индикатора свидетельствуют о наличии системы трещин, связывающих отдельные добывающие скважины с нагнетательной.

Выводы

В целом, на Вятской площади Арланского месторождения индикаторные исследования показали высокую эффективность.

По результатам проведенного исследования можно сделать вывод, что от скважины 7623 выявлены явные прорывы нагнетаемой воды  к добывающему окружению, 52 %  воды движется по «промытым» каналам с низким фильтрационным сопротивлением  и не участвуют в процессе разработки залежи.

От нагнетательной скважины 8940 наблюдаются прорывы нагнетаемой воды в направлении добывающих скважин 8934, 8932 и 8949.

По нагнетательной скважине 8942 наблюдается равномерное вытеснение к добывающему окружению, стоит отметить, что основная производительность каналов НФС приходится на скважину 8930.

По нагнетательной скважине 8943 определено влияние на добывающее окружение, выявлены прорывы нагнетаемой воды к скважинам 8927, 8928, 8929 и 8947.

Для увеличения охвата воздействием и выравнивания фронта вытеснения по площади рекомендуется проведение комплекса ГТМ, направленных на ограничение фильтрации нефтевытесняющего агента по промытым зонам коллектора.

Список литературы:

1. Дополнение к технологическому проекту разработки Вятской площади Арланского месторождения Удмуртской Республики. ООО «Уфимский НТЦ». Уфа, 2016.
2. Отчет «Индикаторные исследования по скважинам 7623, 8940, 8942, 8943 Арланского месторождения». – Ижевск, 2020. – 31 с.
