АППАРАТ ДЛЯ НАНЕСЕНИЯ ОБОЙНОГО КЛЕЯ

WALLPAPER GLUE APPLICATOR

Shchipunovа Elizaveta Artemyevna

student, Perm National Research Polytechnic University,

Russia, Perm

Lyzov Lev Sergeevich

student, Perm National Research Polytechnic University,

Russia, Perm

Poezzhaevа Elena cheslavovna

candidate of technical science, docent,Perm National Research Polytechnic University,

Russia, Perm

АННОТАЦИЯ

Обойный аппарат - это комплексная система для профессиональной работы с обоями. Необходим для быстрой и точной поклейки и нарезки обоев в небольших и маленьких помещениях. Точный, экономит время, простой в использовании инструмент реально оценит каждый строитель.

ABSTRACT

Wallpaper is a comprehensive system for professional wallpaper use. It is necessary for fast and accurate gluing and wallpaper cutting in small and small rooms. Accurate, time-saving, easy to use tool, every builder will really appreciate.

Ключевые слова: поклейка обоев, строительство, дешевизна, русский аналог, многофункциональный аппарат.

Keywords: wallpapering, construction, cheapness, Russian analogue, multifunctional device.

Мы живем во время цифровых технологий, а это значит, что человек подчинил себе машины, чтобы улучшить свою жизнь и облегчить свою работу. Что первым приходит вам в голову при слове «семья»? Возможно, кто-то подумает о родителях, братьях или сестрах, но каждый из нас вспомнит свой дом. Но что заставляет нас вспоминать об этом месте? Немалую роль играет обстановка и уют, который она создает.

Наш доработанный и удешевленный обойный аппарат является актуальным для строительных фирм, специализирующихся на ремонте квартир и других помещений.

Плюсами данной системы являются: точность, экономия время, простота в использовании. Эти характеристики аппарата оценит каждый строитель.

Минусы: высокая стоимость, долгая доставка из Швеции в различные регионы России, необходимость оплаты таможенных пошлин.

Разъемное соединение с арретирным устройством для простого и быстрого монтажа. При постановке на обойный стол, арретивные крепежи на обратной стороне препятствуют соскальзыванию приспособления. После выдвижения держателя кладут обои на устройство. По середине устанавливается одометр для быстрого и точного определения длины полотна. К нему на магнитном держателе подсоединяется роликовый нож, который можно использовать с двух сторон. В качестве преимущества следует отметить возможность установки подставки, на которую очень просто ставится устройство, вниз вешается рулон обоев.

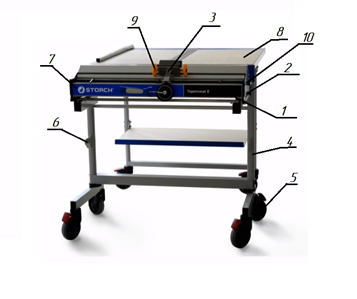

Рис.1 Устройство стола

(1 – арретивные крепежи, 2 – одометр, 3 – счетчик, 4 – ножки, 5 – колеса, 6 – крепление для рулона обоев, 7 – ванна для клея, 8 – столешница, 9 – роликовый нож, 11 – цифровой показатель)

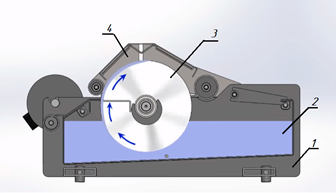

Рис. 2 Устройство ванны для клея

(1 – конструкция ванны, 2 – клей, 3 – вращающийся ролик, 4 – верхняя крышка ванны)

Комфортабельная высота устройства – 90 см – обеспечивает комфортную и удобную обработку обоев, не имея при этом усталости. Механический стол с рельсом для разрезания, и двойная линейка для работы в маленьком помещении и высокоточной нарезки обоев. С помощью аппарата можно без проблем обрабатывать длинные обойные полотна. Длинные полотна складываются «гармошкой» друг на друга. Первый слой может составлять 1,8 м, на него можно накладывать столько слоев, пока не будет достигнута необходимая длина полотна. Ко всему прочему, с помощью этого стола, регулирование ширины обоев становится проще. Для этого, c помощью линейки устанавливается желаемая ширина на скале стола. Далее по линейке складываются обои, на специальном рельсе для нарезки с помощью канцелярского ножа можно обрезать обои по необходимой ширине. Мощная конструкция с рабочей поверхностью в 90 см и большими закрепляющимися колесами для многократной и удобной установки, фиксации и простого перемещения на стройке. Закрепляющиеся колеса обеспечивают стабильное положение во время рабочего процесса и простую транспортировку системы.

Устройство для клея демонтируется без применения рабочих инструментов для простой и полной очистки. Клей можно легко и просто удалить из ванны. Всего несколькими движениями рук можно полностью демонтировать аппарат для очищения без применения рабочих инструментов.

Удешевить данного аппарат следующим образом: заменить конструкционные материалы, из которых он изготовлен, на более дешевые и доступные российским производствам. [1]

• Для производства стальных деталей предлагается использовать следующие марки стали: Ст3, Ст5, сталь 10, которые будут закупаться у ПАО «ИЖСТАЛЬ» (г. Ижевск, Удмуртская Республика).
• Для производства деревянных деталей предлагается использовать древесноволокнистую плиту (ДВП), которая будет закупаться у производителя в Пермском крае (ООО ТД «Пермские плиты», ООО ТД «Пермский ДСК»)
• Для производства пластмассовых деталей (ролик, колеса, резиновые прокладки) следует заказать по составленным чертежам детали у таких заводов РФ, как ООО «Пермский завод пластмассовых изделий» (г. Пермь, Пермский край), ООО НПФ «Полипласт» (г. Ижевск, Республика Удмуртия), ПКФ «Регион – Пласт» (г. Екатеринбург, Свердловская область)[2]

Усовершенствовать данный механизм с помощью электродвигателя, с помощью которого можно достичь автоматического нанесения клея на обои. Электродвигатель прикрепить к задней поверхности столешницы. Предлагается использование следующего электродвигателя с характеристиками:Название: РД-09 электродвигатель асинхронный реверсивный с встроенным редуктором; Асинхронный реверсивный электродвигатель РД-09 с встроенным редуктором предназначен для работы в качестве исполнительных двигателей в следящих системах автоматических приборов, приводах, электрогрилей, дозаторов подачи жидкостей, сыпучих материалов.[3]

Назначение: для автоматизации;

Тип: переменного тока асинхронный;

Напряжение питания: ~ 127 В;

Номинальная мощность: P=0,01 кВт;

Номинальная частота вращения: n=8,7 об/мин;

Номинальных режим работы: S1 – Продолжительный номинальный режим;

Установочные, габаритные размеры: 96х103х101 мм;

Вес: 0,95 кг. [4]

Удешевленный и адаптированный под российского потребителя аппарат для нанесения обойного клея позволит равномерно проклеивать обои и ускорит ремонтные работы. Конструкция механизма проста и легка в установке. Присутствует механический стол с рельсом и двойная линейка для точной нарезки обоев. Гарантируется устойчивость конструкции, низкая цена изделия доступность для средних фирм по ремонту.

Список литературы:

1. Поезжаева Е.В. Теория механизмов и механика машин: учеб. пособие / Е.В. Поезжаева. - Пермь: Изд-во Перм. гос. техн. ун-та, 2007. - 122 с.
2. Поезжаева Е.В. Промышленные работы: учебн. пособие: в 3 кн. – Пермь: Изд-во Перм. гос. техн. ун-та, 2007. – 122  с.
3. Фролов В.К. Теория механизмов и механика машин / В.К.Фролов. - М.:Изд-во МВТУ им. Э.А. Баумана, 2005. - 662 с.
4. Электродвигатель [Электронный ресурс]. - Режим доступа: https://www.td-electroprivod.ru/elektrodvigateli-maloj-moschnosti-dlya-avtomatizacii-i-mehan/rd-09-elektrodvigatel-asinhronnyj-reversivnyj-s-vstroennym-reduktorom/ Дата обращения (15.11.2019)
