СОЗДАНИЕ МОДЕЛИ НА ОСНОВЕ ЦИФРОВОГО ОСЦИЛЛОГРАФА

Груздев Сергей Константинович

магистрант, кафедра «Электрификация и автоматизация» Нижегородский инженерно-экономический университет,

РФ, г. Княгинино

Рассмотрена возможность создания модели на основе цифрового осциллографа, которая позволит решить ряд проблем, связанных с сетями с изолированной нейтралью. Разработанная модель позволит определять тип КЗ и выявлять поврежденные присоединения. С помощью параметрических данных можно определять ряд зависимостей при различных видах КЗ, с помощью которых видеть поврежденные фазы, а также поврежденное присоединение, в том числе при ОЗЗ.

Учитывая широкий спектр возможностей систем осциллографирования, считаю, что создание модели на основе цифрового осциллографа позволит решить ряд проблем, связанных с сетями с изолированной нейтралью. Учитывая, что данные подходы отлично зарекомендовали себя в сетях 110 кВ и выше, а также позволяют определять тип КЗ и выявлять поврежденные [1, 2, 4] присоединения, считаю, аварийные автоматические осциллографы способны хорошо проявить себя в сетях с изолированной нейтралью. Ведь с помощью параметрических данных, которые может зафиксировать прибор, а именно, фазные токи и фазные напряжения, можно выявить ряд зависимостей при различных видах КЗ, с помощью которых можно определить поврежденные фазы, а также поврежденное присоединение, в том числе при ОЗЗ. Структура предложенного цифрового осциллографа представлена на рисунке 1.

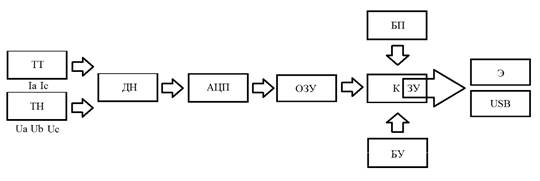

Рисунок 1.  Структура цифрового осциллографа



Создание модели на основе цифрового осциллографа позволит решить ряд проблем, связанных с сетями с изолированной нейтралью. Данная модель позволит определять тип КЗ и выявить поврежденные присоединения [3, 5]. С помощью параметрических данных можно выявить ряд зависимостей при различных видах КЗ, с помощью которых определить поврежденные фазы, а также поврежденное присоединение, в том числе при ОЗЗ.

Источниками аналоговых сигналов служат вторичные обмотки ТТ и ТН. Пройдя через ДН, входной сигнал преобразуется АЦП в дискретную последовательность кодовых слов Ni, отображающих мгновенные значения ui (фазного напряжения) и ii (фазного тока). Каждое новое кодовое слово записывается в ОЗУ. При этом все предыдущие записанные отсчёты сдвигаются на одну ячейку (регистр сдвига), а самый первый N1 исчезает. Если ОЗУ состоит из М ячеек, то в нём, постоянно обновляясь, содержится М последних, «свежих», кодовых слов. Так продолжается до тех пор, пока не будет выполнено некое заданное условие. В данной конфигурации, условием будет считаться увеличение уровня напряжения, при замыканиях на «землю», а также увеличение токов при межфазных замыканиях. Таким образом, запуск записи будет вестись по параметрическим данным, которыми в рамках данной работы являются фазные токи и фазные напряжения. После этого содержимое некоторого количества ячеек ОЗУ переписывается в ЗУ, входящее в состав К. Далее «развертку» запоминающего процесса можно будет рассмотреть на экране осциллографа или воспользоваться USB портом.

Данный подход, в сетях 6-35 кВ интересен тем, что для получения осциллограмм фазных токов будут использоваться только фаза А и фаза С, ввиду наличия ТТ только на этих фазах. Причины данного подхода были рассмотрены ранее [4, 6].

Определение поврежденных фаз при различных видах КЗ, а также поврежденного присоединения при ОЗЗ является первостепенной задачей в данной работе.

Выявление поврежденного фидера при ОЗЗ, на основе результатов записей осциллографа, позволит сэкономить время, предназначенное для устранения места повреждения. Определение поврежденных фаз, особенно актуально в случае срабатывания АПВ, ведь после срабатывания данного вида РЗА, ремонтным службам необходимо обследовать всю ВЛ с целью нахождения места аварии, так как в большинстве случаев часть изолятора после самоустраняющегося КЗ оказывается пробитой, и на линии остается ослабленное место, в котором возможно повторение аварии [7, 8].

Таким образом, предложенная конфигурация даёт дополнительную информацию о состоянии ЕЭС, которая в послеаварийных режимах работы, способствует экономии времени при проведении ремонтно-восстановительных работ.
