РАСЧЕТ И АНАЛИЗ ЭФФЕКТИВНОСТИ ЗАМЕНЫ НЕДОГРУЖЕННЫХ ТРАНСФОРМАТОРОВ НА ТРАНСФОРМАТОРЫ МЕНЬШЕЙ МОЩНОСТИ

В Кстовских РЭС существуют фидеры класса 10 кВ, у которых относительно большие потери холостого хода в трансформаторах из-за недогруженности данных трансформаторов. Следовательно, необходимо провести технико-экономические расчеты по замене трансформаторов на менее мощные. Снижая потери холостого хода в трансформаторах, мы снижаем полные потери по фидеру не менее чем в 1,5 раза, что позволяет окупить затраты на замену трансформаторов в данных фидерах.

При  анализе  результатов  расчета  были  выявлены  5 фидеров  с  большими  потерями холостого хода в трансформаторах (больше 70% от полных потерь), а также с малым количеством трансформаторов в фидере (не больше 8 шт.). Данные по этим фидерам до и после замены представлены в таблицах1и 2.

Результаты расчета потерь в 5 выбранных фидерах представлены в таблице 1.

Таблица 1

Результатырасчета потерь 5-ти фидеров с большими потерями холостого хода за январь

Результаты расчета потерь 5-ти выбранных фидеров при замене трансформаторов представлены в таблице 2.

Таблица 2

Результатырасчета потерь 5-ти фидеров при замене трансформаторов на менее мощные за январь

Таблица 3

Мощности трансформаторов ипотери электроэнергии до и после замены

Проанализировав таблицу3, можно сказать, что полные потери в данных фидерах уменьшились в среднем в 2 раза за счет снижения потерь холостого хода в 3 раза. Из таблиц 1 и 2 видно, что нагрузочные потери в линиях практически не изменились, а нагрузочные потери в трансформаторах увеличились.

При замене трансформаторов изменились коэффициенты нормативной характеристики потерь (НХП), следовательно, и сама НХП.

Значения коэффициентов НХП и оптимальной энергии фидеров сведены в таблицу 4 за январь.

Таблица 4

Коэффициенты НХП и оптимальная энергия фидера

При замене трансформаторов на менее мощные прослеживается уменьшение коэффициента холостого хода НХП (К_ХХ), а коэффициент нагрузки НХП (К_НАГ), наоборот, увеличился. При этом оптимальная энергия фидеров в среднем уменьшилась в 3 раза.

Полные потерипоРЭС  за  счет  замены трансформаторов на менее мощныеснизились с 12,44до 5,85 тыс. кВт*ч.

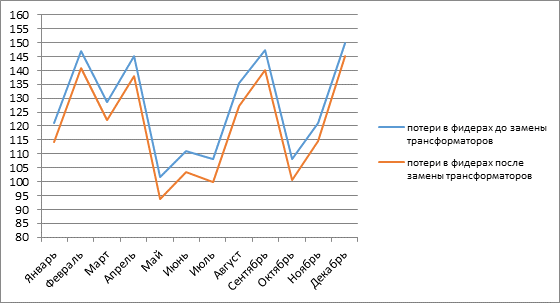

Снижение потерь электроэнергии в 5 фидерах Кстовских РЭС в течение года до и после замены трансформаторов можно посмотреть в приведенном ниже графике:

Рисунок 1.  График снижения потерь электроэнергии после замены 5 фидеровКстовских РЭС

Список литературы:

1. Анализ методов расчета токов короткого замыкания трансформатора при соединении обмоток по схеме Y/Δ-11/ А.С. Серебряков, Л.А. Герман, В.Л. Осокин, К.С. Субханвердиев // Электроника и электрооборудование транспорта. – 2017. – № 5. – С. 19-25.
2. Вуколов В.Ю., Осокин В.Л., Папков Б.В. Повышение надежности и эффективности электроснабжения сельскохозяйственных потребителей // Техника в сельском хозяйстве. – 2014. – № 3. – С. 26-30.
3. Оболенский Н.В., Осокин В.Л. Практикум по теплотехнике: Учебное пособие для студентов высших учебных заведений. – Княгинино: Нижегор. гос. инжен.-экон. ин-т, 2010. – 237 с.
4. Осокин В.Л., Макарова Ю.М. Теоретические предпосылки создания нового устройства водоподготовки в помещениях содержания крс // Вестник НГИЭИ. – 2015. – № 4 (47). – С. 72-76.
5. Папков Б.В., Осокин В.Л. Вероятностные и статистические методы оценки надежности элементов и систем электроэнергетики: теория, примеры, задачи. – Старый Оскол: ТНТ, 2017. – 424 с.
6. Серебряков А.С., Осокин В.Л. Моделирование в пакете MATHCAD переходных процессов в активно-емкостных цепях при переменном питающем напряжении и дискретном изменении параметров элементов // Вестник ВИЭСХ. – 2016. – № 4 (25). – С. 13-21.
7. Серебряков А.С., Осокин В.Л. Моделирование переходных процессов в активно-емкостных цепях при постоянном питающем напряжении и дискретном изменении параметров элементов // Известия СПбГЭТУ ЛЭТИ. – 2017. – № 5. – С. 21-27.
8. Серебряков А.С., Осокин В.Л. Несимметричная нагрузка и короткое замыкание трехфазного трансформатора при соединении обмоток по схеме Y/Δ // Вестник Ижевской государственной сельскохозяйственной академии. – 2017. – № 3 (52). – С. 54-62.
9. Серебряков А.С., Осокин В.Л. Несимметричная нагрузка трехфазных трансформаторов при соединении обмоток по схеме Y/Y-0 и Y/Y0-0 //Вестник НГИЭИ. – 2017. – № 3 (70). – С. 50-57.
