МОДЕЛИРОВАНИЕ PSPICE МОДЕЛИ ТРАНЗИСТОРА IRF540

Новикова Мария Сергеевна

студент, ФГБОУ ВО «НИУ «МЭИ»,

РФ, г. Смоленск

Необходимо провести моделирование модели транзистора IRF540 в программе Micro-Cap. Для этого была использована ключевая модель, представленная на рисунке 1. Было проведено моделирование при четырех различных значениях резистора в цепи затвора Rg: 10, 20, 100 и 150 Ом. Во всех четырех случаях напряжение питания равнялось 60 В, напряжение импульса на затворе 10 В, а резистор в цепи стока равен 10 Ом.

  1. Резистор в цепи затвора 10 Ом.



Рисунок 1. Ключевая модель с Rg=10 Ом



Время включения 273 нс, выключения 0,374 мкс (374 нс). Время нарастания тока и спада напряжение 172 нс, спада тока и нарастания напряжение 374 нс.

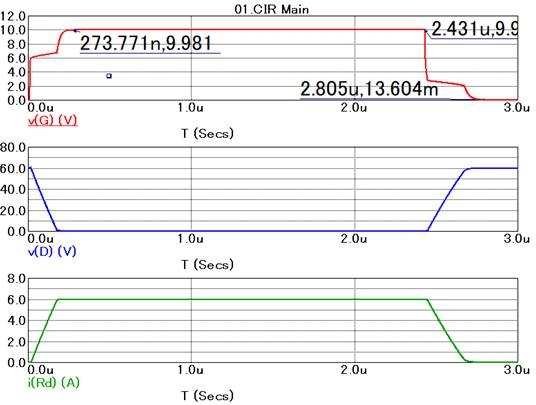

Рисунок 2. Временные характеристики при значении резистора в цепи затвора 10 Ом



  1. Резистор в цепи затвора 20 Ом.



Рисунок 3. Ключевая модель с Rg=20 Ом



Время включения 366 нс, выключения 0,52 мкс (520 нс). Время нарастания тока и спада напряжение 274 нс, спада тока и нарастания напряжение 520 нс.

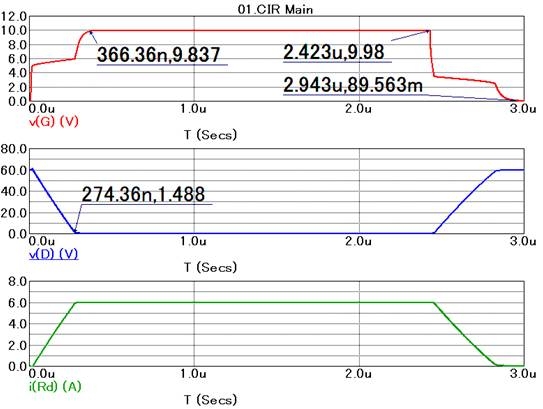

Рисунок 4. Временные характеристики при значении резистора в цепи затвора 20 Ом



  1. Резистор в цепи затвора 100 Ом.



Рисунок 5. Ключевая модель с Rg=100 Ом



Время включения 1,4 мкс, выключения 1,92 мкс. Время нарастания тока и спада напряжение 1,083 мкс, спада тока и нарастания напряжение 1,504 мкс.

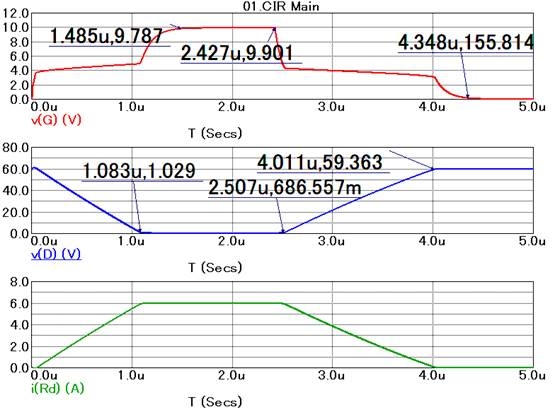

Рисунок 6. Временные характеристики при значении резистора в цепи затвора 100 Ом



  1. Резистор в цепи затвора 150 Ом.



Рисунок 7. Ключевая модель с Rg=150 Ом



Время включения 1,985 мкс, выключения 2,869 мкс. Время нарастания тока и спада напряжение 1,578 мкс, спада тока и нарастания напряжение 2,185 мкс.

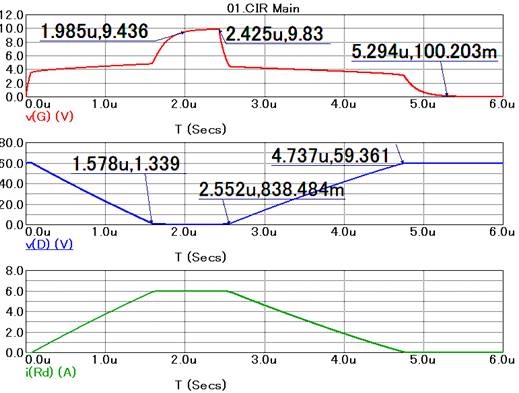

Рисунок 8. Временные характеристики при значении резистора в цепи затвора 150 Ом



Список литературы:

  1. Разработка и применение высокоскоростных схем управления силовыми полевыми транзисторами. // valvolodin.narod.ru [электронный ресурс] ­– Режим лоступа. – URL: http://valvolodin.narod.ru/articles/fetdrvr.pdf (дата обращения: 11.04.2019).
  2. Полуянович Н.К. Силовая электроника. – Таганрог: Таганрогский государственный радиотехнический университет, 2005. – 204 с.
  3. Амелин С.А. Схемотехника. Конспект курса лекций. Смоленск, 2018. 150 с. [Электронный ресурс]. URL: https://drive.google.com/file/d/0B3u4J7t3fyZ2VkxmSHBKUWtuLUE/edit (дата обращения: 11.04.2019).
