ВОДОСПУСКНОЕ УСТРОЙСТВО ДЛЯ РВСПК-30000

Парфенов Александр Андреевич

магистрант, факультет элитного образования и магистратуры, Омский государственный технический университет,

Россия г. Омск

Сивашенко Валерий Аркадьевич

магистрант, факультет элитного образования и магистратуры, Омский государственный технический университет,

Россия г. Омск

Шевелёва Диана Александровна

магистрант, факультет элитного образования и магистратуры, Омский государственный технический университет,

Россия г. Омск

Резервуар — это стационарный или передвижной сосуд, используемый для хранения нефти или нефтепродуктов. Классификация резервуаров осуществляется по различным критериям. Из общих классификаций можно выделить следующее [1, с. 7-9].

В зависимости от расположения резервуара на местности выделяют следующие типы:

  • наземные;
  • полуподземные;
  • подземные;
  • подводные.

По изготавливаемому  материалу:

  • железобетонные;
  • металлические;
  • неметаллические (резинотканевые, пластиковые, стеклопластиковые и т.д.);
  • организованные в природных пустотах (шахтные, льдогрунтовые и т.д.).

Материал резервуара в большинстве случаев определяет его конструкцию, из-за чего выделяют следующие типы резервуаров:

  • каркасные (металлические, железобетонные и т.д.);
  • мягкие (резинотканевые, полимерные и т.д.).

По форме корпуса резервуары делятся на (рис.1):

  • цилиндрические;
  • сферические;
  • каплевидные.



резервуары для нефти, хранение нефти

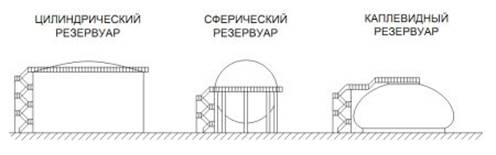

Рисунок 1. Классификация резервуаров по форме корпуса



Также важна классификация резервуаров по способу организации крыши, в связи с чем выделяют:

  • резервуары с плавающей крышей;
  • резервуары со стационарной крышей и понтоном;
  • резервуары со стационарной крышей без понтона.

Основные параметры резервуара РВСПК-30000(рис. 2) [2, с. 38-42]

  • Диаметр резервуара 45,60 м
  • Высота стенки резервуара 17,91 м
  • Площадь зеркала продукта 1 640 м2
  • Потенциальная полезная емкость резервуара 24 840 м3
  • Стенка резервуара полистового исполнения из листов 1990х7990 мм.
  • Днище резервуара полистового исполнения из листов 1990х7990 мм.

На резервуаре располагается плавающая крыша двухдечной конструкции, состоящая из герметичных коробов и карт настила, образующих всю поверхность крыши.



http://topref.ru/main/images/135482/m433c9ce7.png

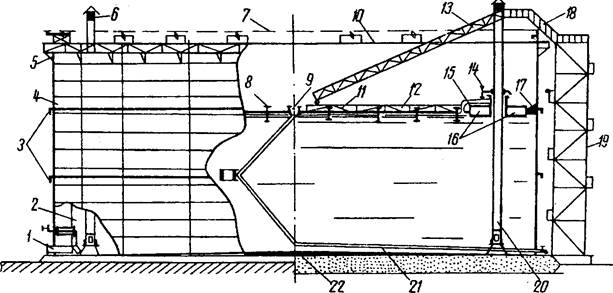

1 – приемо–раздаточный патрубок с хлопушкой; 2 – запасной трос хлопушки; 3 – кольца жесткости; 4 – стенка резервуара; 5 – кольцевая площадка жесткости; 6 – огневой предохранитель; 7 – трубопровод раствора пены; 8 – опорные стойки плавающей крыши; 9 – водоприемник атмосферных осадков; 10 – сухопровод орошения стенки резервуара; 11 – плавающая крыша; 12 – опорная ферма; 13 – катучая лестница; 14 – бортик удерживания пены; 15 – опорная ферма; 16 – периферийный кольцевой понтон плавающей крыши; 17 – уплотнитель (затвор) плавающей крыши; 18 – переходная площадка; 19 – шахтная лестница; 20 – трубчатая направляющая плавающей крыши; 21 – дренажная система; 22 – днище резервуара.

Рисунок 2. Общий вид РВСПК-30000



Водоспускное устройство предназначено для естественного слива дождевых осадков и талых вод с поверхности плавающих крыш резервуаров РВСПК объемом до 100 000 м3, диаметром до 88,7 м и высотой 18,1 м и менее, предназначенных для хранения нефти и нефтепродуктов и является комплектующим изделием РВСПК (рис. 3). Установка данного устройства происходит внутрь резервуара и оно соединяет водоприемник плавающей крыши резервуара с ливневой канализацией.



Рис 2- вид устройства.png

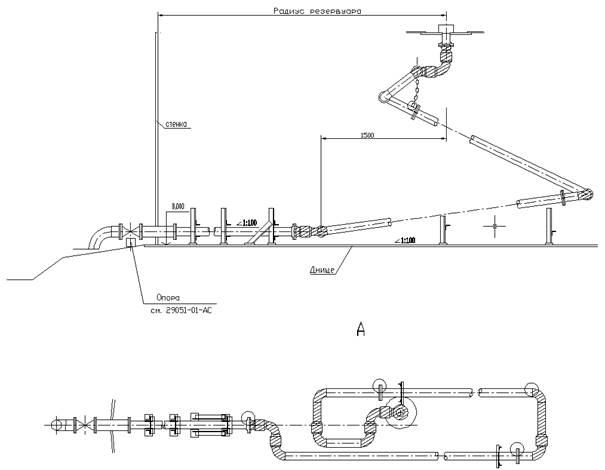

Рисунок 3. Водоспускное устройство



Водоспуск произведен из приёмной камеры, узлов свёртки и приёмного узла, соединённых с помощью труб в шарнирный ромбоид. Фланец приёмного узла соединяется с фланцем водоотводящего коллектора резервуара, а приёмная камера — с плавающей крышей резервуара, перемещающейся в процессе заполнения и опорожнения резервуара нефтепродуктом. С плавающей крыши вода опускается сквозь шарниры, трубы и отводящий коллектор в утилизацию.

Защита от статического напряжения гарантируется электрическим соединением всех частей водоспускного устройства меж собой, с плавающей крышей и стенкой резервуара.

При эксплуатации водоспускные устройства являются пожаровзрывобезопасными, несгораемыми и их конструкция не вызывает искрообразования.

Для обеспечения компенсации возможных смещений плавающей крыши, а также для возможного изменения способа присоединения труб к водоприемнику (радиальное или осевое) устройство содержит 7 шарнирных узлов сопряжения [4, с. 73]. Каждый из которых представляет собой двухрядный подшипник качения. Вывод стоков производится по стационарному внутреннему трубопроводу, проложенному по днищу резервуара.

В качестве гибких рукавных вставок могут быть использованы гофрированные металлорукава из нержавеющей стали отечественного производства или резинотканевые армированные рукава фирмы ALFAGOMMA [3, с. 55].

Соединения резинотканевых гибких вставок с трубами — ниппельно — муфтовое с опрессовкой муфты.



Список литературы:

  1. К.А. Вансович, М.В. Кучеренко. Проектирование нефтехранилищ. Учебное пособие для ВУЗов. – Омск: Издательство ОмГТУ, 2010. – 135 с.
  2. РД–23.020.00–КТН–018–14. Нормы проектирования стальных вертикальных резервуаров для хранения нефти объемом 1000–50000 куб.м.
  3. СНиП II–23–81. Стальные конструкции. (с Изменениями). – Взамен СНиП II–В.3–72; СНиП II–И.9–62; СН 376–67. – М.: Госстрой СССР, 1981.
  4. СП 20.13330.2011 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07–85.
