ОСОБЕННОСТИ КОМПЛЕКТАЦИИ ОБОРУДОВАНИЕМ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫХ СТАНЦИЙ

Оборудование из которого состоит современные ГРС должно соответствовать разработанному проекту и паспор­там оборудования заводов-изготовителей. Изменения связанные с заменой оборудования в проекте долж­ны согласовываться с проектным институтом, в ходе этой работы вносятся коррек­тировки технологической схемы при необходимости, а так же несут поправки и другие нормативные документы на проект. Оборудование которым укомплектовывают ГРС, обязательно рассчитывается на макси­мально допустимое значения рабочего давления газопровода-отвода. Согласно НТП и ВРД 39-1.10-005-2014 ГРС состоит из основных технологических узлов и блоков, включает в себя так же вспомогательные системы.

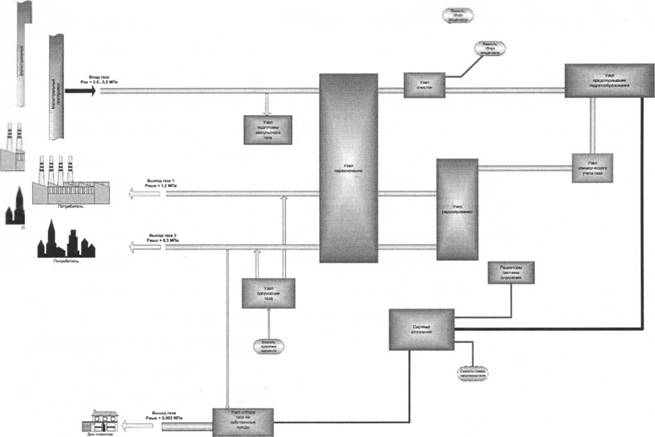

Рисунок 1. Структура Газораспределительной станции

Чтобы обеспечить возможность ограничения потребителей, в случае выхода из заявленного лимита потребления, на ГРС оснащают регуля­торами расхода газа по каждому потребителю согласно нормативным актам.

Система автоматизированного управления станцией по распределению газа потребителям обеспечивает не только бесперебойный контроль систем управления, но и работу всех техно­логических узлов станции, включая блоки системы. Функционирование станции так же должны обеспечивать следующие системы:

•  узел отбора газа на собственные нужды;
•  связи и телемеханики;
•  электроснабжения, освещения, молниезащиты, защиты от стати­ческого электричества;
•  пожарообнаружения и пожаротушения;
•  охранной сигнализации
•  сигнализации загазованности;
•  защиты от коррозии;

Узел переключения ГРС служит для контролирования потока газа высокого давления переключая его при необходимости с автоматического на ручное регулирование давления с помощью обводной линии.

Обводная линия служит для кратковременной подачи газа по­требителю, в случае выхода из строя основной нитки подачи газа, минуя ГРС. Стандартное положение запорной арматуры на обводной линии - за­крытое. Линия обода в схеме ГРС подключается к выходному газопроводу пе­ред одоризатором в направлении потока газа.

Обводная линия оснащена аналоговыми контрольно-измерительными приборами измеряющими давления и показывающие температуру газа на выходе.

В случае аварии, полное отключение ГРС, на входе в трубопро­вод осуществляет установка пневмоприводного охранного крана.

Узел для очистки газа служит для задержки механических примесей и капельной влаги. В состав узла входит пылевлагоулав­ливающее устройство, которое позволяет обеспечивать подготовку газа для бесперебойной ра­боты всего оборудования ГРС. Узел очистки оборудован устройст­вами для отвода жидкости и шлама в специальные емкости, которые обеспечены устройствами для измерения уровня, с помощью механизированной системы, емкости опустошаются, сливая все содержимое в транспортные емкости, из которых жидкость, по мере накопле­ния, вывозится с территории.

Узел предотвращения гидратообразований служит для защиты арматуры от обмерзания и предотвращения образования кристаллогидратов в газопро­водных коммуникациях и арматуре. В качестве мер по предотвращению гид­ратообразований применяется:

•  общий или частичный подогрев газа;
•  местный обогрев корпусов регуляторов давления;
•   ввод метанола в газопроводные коммуникации.

Использования узлов для подогрева газа и местного обогрева корпусов происходит в согласно инструкции завода - изготовителя и нормативными правилами по безопасному использованию водогрей­ных и паровых котлов давление которых должно быть не больше 0,07 МПа (0,7 кг/см²), рабочее давление зависит от типа и вида узла подогрева. Система автоматики обеспечивает бесперебойное управление работой узла подогрева.

Узел редуцирования служит для снижения и поддержания нужного давления газа в трубопроводе, перед подачей его потребителям. Этот узел содержит не менее двух линий реду­цирования (основная и ре­зервная). Каждая линия должна быть оснащена однотипной запорно-регулирующей ар­матурой, иметь автоматическую защиту от отклонения от стандартных парамет­ров, автоматическое включение и выключение резервной линии редуцирования.

Узел учета газа служит для коммерческого учета газа и включает СИ, которое производит измерение давления, температуры а так же расход газа. Располагаться он может, как на входе, так и на выходе ГРС все зависит от диапазона изменения параметров за которыми необходимо наблюдать оператору станции и технико­экономической целесообразности в этом. Если узел учета расположен  на выходе, измерение газа должно происходить и на каждом выходном газопроводе отдельно.

Узел одоризации служит для придания газу едкого запаха, чтобы в случае утечки потребитель с легкостью мог это определить. Этот узел включает в себя контроль за одоризаци­ей газа так же емкости для хранения запаса одоранта, дозирую­щие устройства на линии ввода одоранта в газовый поток и устройство управления, обеспечивающее подачу одоранта в зависимости от расхода газа.

Блок контрольно-измерительных приборов и автоматики служит контроля и измерения всех параметров транспортируемого газа так же он обеспечивает оперативное управление всего технологического про­цесса. Для отключения технологических трубопроводов, аппаратов и сосудов служит запорная арматура.

Приборы и системы контроля, защиты, управления, регулирования и учета газа должны питаться напряжением от электрической сети и аккумуля­торных батарей и при необходимости сухим газом от блоков осушки и очи­стки газа.

На отводах краны оборудованы узлами автоматического управления и конеч­ными выклю­ча­телями, оборудованием подготовки газа, дублирующими аналоговыми приборами управления.

Порядок монтажа основных узлов и блоков ГРС осуществляется согласно требованиям НТП и ВРД 39-1.10-005-2014, и определяется ее произ­водительностью и категорией потребителей газа.

Узел отбора газа на собственные нужды находится после этапа одоризации, служит он для обеспечения газом подогревателя, котель­ной, дома оператора. Газ который идет на хозяйственные нужны обязательно учитывается.

Средства связи должны обеспечивать надежную, бесперебойную связь с ЛПУМГ, а также с потребителями. Эксплуатация ГРС без связи с потреби­телем запрещена на период ремонта линии связи. За состояние связи отвеча­ют потребители.

Обмен информации с оператором ЛПУМГ происходит с помощью соответствующих каналов связи. Станции оборудованы средствами телемеханики, так же для обмена информацией используют существующие каналы телемеханики.

Электрооборудование ГРС должно эксплуатироваться в соответствии с Правилами эксплуатации электроустановок потребителей и Правилами уст­ройства электроустановок. Питание ГРС электроэнергией 380/220В должно обеспечиваться по III категории надежности, а при соответствующем техни­ко-экономическом обосновании для ответственного потребителя может быть обеспечено по II категории. Рабочее и аварийное освещение на ГРС должно соответствовать требованиям ВРД 39-1.10-005-2000. Здание ГРС и наружные установки должны быть защищены от прямых ударов молний молниеотво­дами в соответствии с отраслевыми нормами и правилами по проектирова­нию и устройству молниезащиты зданий и сооружений. Заземлители мол­ниеотводов должны быть отделены от заземлителей электроустановок.

Системы пожарообнаружения и пожаротушения, охранной сигнализа­ции и сигнализации загазованности должны создаваться на базе специализи­рованных технических средств, имеющих разрешение к применению и ин­тегрироваться в САУ ГРС посредством выдачи сигналов: "Пожар", "Система пожаротушения включена", "Проникновение на объект", "Загазованность". При этом для загазованности должны быть определены два предела с выда­чей предупредительного и аварийного сигналов.

Помещений ГРС отапливается водогрейными котлами или электронагревательными приборами имеющую специальную защиту от взрывов. На ГСП которые только вводятся в эксплуатацию в помещениях с категорией В-1 предусмотрена система контроля загазованности которая автоматиче­ски включает аварийно-вытяжную вентиляцию, так же выдает аварийный сигнал на пульт управления и в дом оператора.

От коррозии технологических трубопроводов и коммуникаций ГРС применяются станции катодной защиты.

Температура воздуха на станции должна быть не ниже плюс 5°С.

Список литературы:

1. Волков М.М., Михеев А.Л., Конев К.А. Справочник работника газовой промышленности, 2-е издание. - М.: Энергоатомиздат, 2012. - 280 с
2. Научно-технический прогресс в технологии переработки природного газа и конденсата, Кисленко Н.Н., Мотин Н.В., Медведев М.А.- М: 2008.-С.115.
3. Справочник химика. : Химиздат, 2010. - 375 с.
