ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СТРУЙНЫХ И ТРАДИЦИОННЫХ СИСТЕМ ВЕНТИЛЯЦИИ ПОДЗЕМНЫХ ПАРКИНГОВ

SPECIFICS OF DESIGNING JEN AND CONVENTIONAL VENTILATION SYSTEMS IN UNDERGROUND PARKING GARAGES

Stavrova Elena Vladimirovna

Student, Department of Heat, Gas Supply and Ventilation,  Saint Petersburg State University of Architecture and Civil Engineering,

Russia, Saint Petersburg

АННОТАЦИЯ

В статье представлены основные нормативные требования и ограничения, касающиеся воздухообмена, противодымной защиты и устойчивости работы традиционных и струйных систем вентиляции подземных паркингов. Описана обобщенная методика расчета указанных систем при штатном и аварийном режимах работы.

ABSTRACT

The article presents the main regulatory requirements and limitations regarding air exchange, smoke protection, and operational reliability of conventional and jet ventilation systems for underground parking garages. A generalized methodology for calculating these systems under normal and emergency operating conditions is described.

Ключевые слова: нормативные требования, подземный паркинг, системы вентиляции, струйная вентиляция, воздухообмен, проектирование, расчёт.

Keywords: regulatory requirements, underground parking garage, ventilation systems, jet ventilation, air exchange, design, calculation.

Подземные паркинги жилых и общественных зданий и учреждений представляют собой сложные объемы с высокой концентрацией автотранспорта. Это обусловливает повышенные и строгие требования к проектированию и расчету систем вентиляции и противодымной защиты. Ключевые задачи вентиляции подземных паркингов – удаление токсичных и выхлопных газов в штатном режиме работы, а также удаление продуктов горения и дыма при пожаре в аварийном режиме работы. Тип вентиляционной системы выбирается в зависимости от архитектуры здания, глубины залегания, требований пожарной безопасности и доступного бюджета.

В статье приведен перечень нормативных требований, позволяющий правильно спроектировать и рассчитать системы вентиляции подземных паркингов, а также проанализировать их надежность и энергоэффективность.

Основные нормативные требования и ключевые ограничения систем вентиляции подземных паркингов:

- Расчетную температуру воздуха в отапливаемых подземных паркингах необходимо принимать не ниже +5°С.

- Наружные ворота паркинга (при размещении 50 и более автомобилей) необходимо оборудовать воздушно-тепловыми завесами.

- В зоне хранения и стоянки автомобилей, следует предусматривать приточно-вытяжную вентиляцию для разбавления и удаления вредных газовыделений по расчету ассимиляции, обеспечивая требования [1].

- Необходимо устанавливать специальные приборы для измерения концентрации СО в воздухе, а также предусматривать установку сигнальных приборов по контролю СО в помещениях с постоянным нахождением людей.

- Установка противопожарных клапанов в вытяжных воздуховодах в местах пересечения ими противопожарных преград обязательна.

- Необходимо предусматривать системы противодымной вентиляции для удаления продуктов горения из помещений, предназначенных для хранения и стоянки автомобилей, помещений с пребыванием людей, а также из изолированных рамп.

- В подземных паркингах предусматривается удаление дыма через вытяжные шахты с механическим побуждением. Если автостоянки встроены в здания другого назначения, не допускается удаление дыма через открываемые проемы. Расчетом определяется требуемое количество дымовых клапанов, шахт, площадь открывающихся фрамуг и требуемые расходы дымоудаления.

- Помещение для хранения автомобилей при удалении продуктов горения необходимо разделять на дымовые зоны площадью не более 3000 м². Площадь помещения, приходящаяся на одно дымоприёмное устройство принимать не более 1000 м², при этом число этих устройств не ограничивается.

- Предусматривается отключение общеобменной вентиляции при пожаре, при котором включение систем противодымной защиты опережает запуск вытяжной вентиляции.

- Управление данными системами (системами противодымной защиты) должно осуществляться автоматически – от включения пожарной сигнализации, или дистанционно – со специального центрального пульта управления. Предусматривается установка вышеуказанных приборов на каждом уровне и лестничных площадках.

- Вытяжные вентиляционные шахты должны размещаться на расстоянии не менее 30 м от многоэтажных жилых домов и общественных учреждений, а вентиляционные отверстия указанных шахт – не ниже 2 метров над уровнем земли.

- Шумопоглощение подземных паркингов, встроенных в жилые дома, следует рассчитывать с учетом работы в ночное время.

- Стенки вытяжных шахт вентиляции и дымоудаления подземных паркингов должны выполняться из огнеупорных материалов, удовлетворяющих требованиям пожарной безопасности.

Общие нормативные требования, предъявляемые к струйным системам вентиляции подземных паркингов:

- Система струйной вентиляции должна обеспечивать организацию принудительного продольного перемещения воздуха в помещении паркинга. Достигается это путем последовательного размещения струйных вентиляторов или их рядов, которые обеспечивают равномерный воздухообмен помещения для хранения автомобилей и предотвращают образование плесени и конденсата.

- Струйные вентиляторы системы вентиляции располагаются в подпотолочной зоне паркинга.

- Реверсивные и однонаправленные вентиляторы дымоудаления необходимо рассчитывать на бесперебойную и эффективную работу в течение 2 часов. Температура удаляемых дымовых газов принимается равной 400 °С.

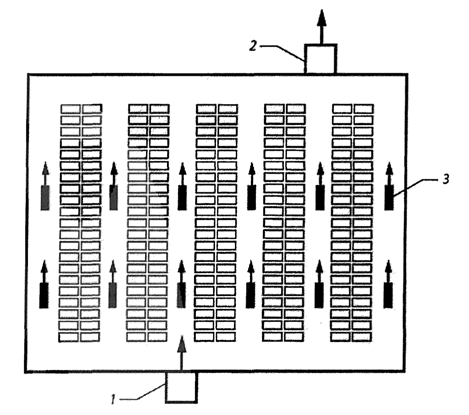

Рисунок 1. Схема работы системы струйной вентиляции в штатном режиме:

1 - система приточной вентиляции; 2 - система вытяжной вентиляции; 3 – струйный вентилятор

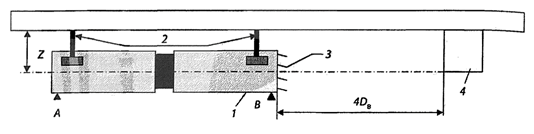

Рисунок 2. Схема установки струйного вентилятора:

1 - струйный вентилятор; 2 - анкерные болты; 3 - направляющий аппарат; 4 - потолочная балка; А - диаметр корпуса

Обобщенная методика расчета систем вентиляции подземных паркингов:

1. Штатный режим работы (удаление выхлопных газов):

1.1 Составление чертежей с поэтажным планом помещений, схемой парковочных мест автомобилей и движения транспортных средств, а также указанием месторасположением всех эвакуационных выходов.

1.2 Определение количества автомобилей, одновременно находящихся в объеме (соотношение активных и пассивных автомобилей относительно парковочных мест), а также режима въезда и выезда.

1.3 Расчет кратности воздухообмена, необходимого количества поступающего воздуха, степени задымленности и процентного содержания СО2 в воздухе.

1.4 Разделение объема помещения паркинга на зоны: для канальной системы – на участки, для струйной – на сектора, равные зоне действия одного струйного вентилятора.

1.5 Подбор оборудования: воздуховодов и их сечений, струйных вентиляторов с учетом их количества и расположения.

2. Аварийный режим работы (дым/пожар):

2.1 Определение сценария очага пожара: количества горящих автомобилей, их расположения, мощности пожара и требуемого времени безопасной эвакуации людей.

2.2 Расчет скорости воздуха и расходов, необходимых для удержания нижней границы дыма на уровне, который гарантирует безопасную эвакуацию людей.

2.3 Подбор моделей и вентиляторов для струйной системы вентиляции, обеспечивающих продольный поток воздушных струй и предотвращающих образование завихрений и снос дыма в сторону эвакуационных выходов.

2.4 Определение схемы управления: переход в режим противодымной вентиляции и отключение изолирующих заслонок.

Заключение

Проектирование и расчет систем вентиляции подземных паркингов, в соответствии с актуальными требованиями нормативных документов, позволяет обеспечить эффективное, надежное и безопасное использование подземными паркингами. Традиционные и струйные системы вентиляций в зоне стоянки и хранения автотранспорта выполняют функции поддержания допустимого уровня загрязнения воздуха в штатном режиме и удаления дыма в случае пожара. Обобщенная методика расчета позволяет сформировать комплексное представление о проектировании систем вентиляции подземных паркингов, учитывая, как штатный, так и аварийный режимы работы.
