МЕТОДИКА ИСПОЛНИТЕЛЬНОГО ПРОИЗВОДСТВА ПОДЗЕМНЫХ КОММУНИКАЦИЙ ОБЪЕКТОВ РЕКРЕАЦИИ В СЛОЖНЫХ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ УСЛОВИЯХ ЮЖНОГО БЕРЕГА КРЫМА

АННОТАЦИЯ

Проблема проведения исполнительных съемок подземных коммуникаций всегда имела высокую актуальность, особенно для объектов, расположенных в сложных геологических условиях. Особое место в этом вопросе принадлежит объектам рекреации, функционирование которых невозможно без наличия подземных коммуникаций. Большинство объектов рекреации расположены в границах южного берега Крыма, для которого характерны сложные инженерно-геологические условия, следовательно, выбор оптимальной методики исполнительных съемок подземных коммуникаций для данного региона – актуальная и необходимая задача.

Ключевые слова: подземные коммуникации, исполнительная съемка, объект рекреации, сложные инженерно-геологические условия, южный берег Крыма.

В современных условиях наибольшее внимание уделяют вопросам не только строительства новых и реконструкции существующих объектов капитального строительства, но и развитию инженерной инфраструктуры. Так как способ размещения инженерных коммуникаций бывает подземным, наземным и надземным, то в зависимости от него выделяют особенности проведения исполнительного производства в геодезии. Особое внимание при этом уделяют подземным коммуникациям. Подземные коммуникации – совокупность трубопроводов, коллекторов, кабельных сетей и иных элементов инженерных коммуникаций, которые располагаются в толще земной коры, на различной глубине залегания. Именно для таких объектов в сложных инженерно-геологических условиях следует определять и использовать оптимальную методику проведения исполнительных съемок.

Объектом исследования является территория санатория «Гурзуфский», расположенный в границах поселка городского типа Гурзуф по улице Ленинградская 10, муниципального образования городской округ Ялта Республики Крым. По инженерно-геологическому районированию участок исследования относится к наиболее сложному на территории Республики Крым. Участок относится к Южнокрутосклоновому району. В изучаемом районе выделяются эндогенные и экзогенные разрывы, осадочные отложения и магматические образования. Осадочные отложения большей частью сформированы в юрский период, а также верхнем триасе, часть отложений сформированы в карбоновый и пермский периоды и представлена разными известняками и их обломками. Рельеф территории сложный, изрезанный, местами ступенчатый с общим понижением в сторону побережья Черного моря, а также широко развитыми эрозионными процессами по всей территории населенного пункта [8]. Схема расположения территории объекта исследования приведена на рис. 1.

Санаторный комплекс занимает достаточно большую площадь, а для его функционирования требуется постоянный мониторинг состояния подземных коммуникаций, а также их своевременная реконструкция и модернизация. Как следствие, задачей при исполнительном производстве на данном объекте является определить местоположение существующих подземных коммуникаций и составить отчетные материалы по проведенным геодезическим работам.

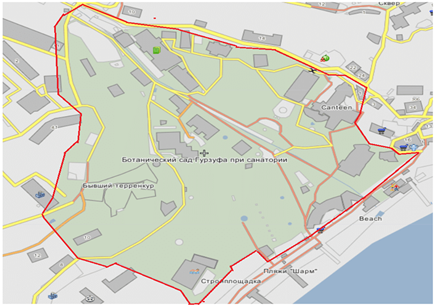

Рисунок 1. Схема расположения территории санатория «Гурзуфский»

Внешний вид фасада главного здания приведен на рис. 2.

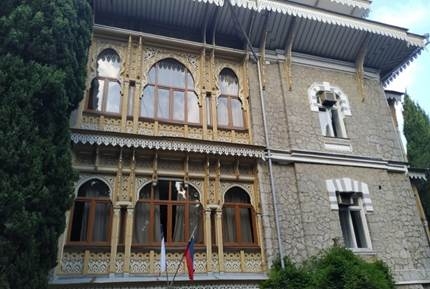

Рисунок 2. Фото южного фасада корпуса «Ривьера» санатория «Гурзуфский»

Проведение съемок подземных коммуникаций включает несколько этапов:

– рекогносцировка территории и обследование подземных коммуникаций;

– поиск скрытых коммуникаций;

– проведение геодезических съемочных работ;

– составление планов подземных коммуникаций и отчетных материалов [5, 6].

Геодезические работы на территории объекта включают следующие этапы:

– закрепление на местности твердых пунктов планового и высотного обоснования при их отсутствии;

– проведение съемочных работ по определению плановых и высотных координат пунктов планово-высотного обоснования;

– развитие сети съемочного обоснования;

– проведение съемочных работ по определению положения подземных коммуникаций;

– контроль проведения полевых работ;

– камеральная обработка полученных данных;

– составление отчетных материалов исполнительного производства [6,7].

Учитывая сложные условия территории съемки наиболее подходящим для выполнения исполнительной съемки будет следующее оборудование:

– спутниковый геодезический приемник – PrinCe i30VR;

– оптико-электронный тахеометр – Leica TS07 R500 (5");

– трассоискатель – RIDGID SeekTech SR-60.

Указанный комплект оборудования позволит получить необходимый и достаточный объем данных, которые далее используются для составления технического отчета по результатам исполнительного производства. рассмотрим характеристики оборудования.

Для проведения численного эксперимента использованы программные комплексы для обработки данных и информации. Для обработки и уравнивания результатов спутниковых измерений и определений использован программный комплекс Trimble Business Center 5.0. Для обработки результатов измерений в геодезических сетях и тахеометрической съемки использован модуль Geodesy программного комплекса Digitals. Для составления графических материалов и исполнительных схем использован AutoCAD версии 2016 года. Также использованы дополнительные программы: текстовые и графические редакторы, редакторы pdf-файлов, конверторы форматов данных.

На территории объекта исследования для целей исполнительного геодезического производства в отношении подземных коммуникаций выполнены геодезические работы по созданию опорно-высотной сети и сети съемочного обоснования. Метод развития опорно-высотной сети – метод спутниковых определений, а сети съемочного обоснования – метод полигонометрии и тригонометрического нивелирования. Схема геодезических построений приведена на рис. 3.

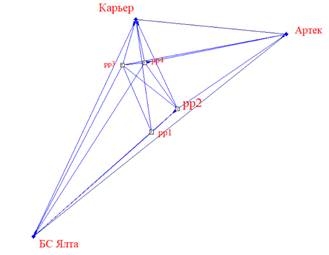

Рисунок 3. Схема развития геодезических сетей:

а) планово-высотного обоснования; б) съемочного обоснования

Исполнительная съемка подземных коммуникаций на территории санаторий «Гурзуфский» выполнена в системе координат СК-63 (5 зона) и Балтийской системе высот. Съемочные работы выполнены согласно требований СП 317.1325800.2017. Свод правил. Инженерно-геодезические изыскания для строительства [1]. Общие правила производства работ, СП 47.13330.2016. Свод правил. Инженерные изыскания для строительства [2]. Основные положения «Инструкции по развитию съемочного обоснования и съемке ситуации и рельефа с применением глобальных навигационных спутниковых систем ГЛОНАСС и GPS» [3], «ГКИНП-35. Инструкция по съемке и составлению планов подземных коммуникаций» [4]. После проведения полевых геодезических работ проведена камеральная обработка данных и составлены исполнительные схемы положения подземных коммуникаций на территории санатория «Гурзуфский». На основании проведенных работ, определены следующие рекомендации по методике проведения исполнительного производства подземных коммуникаций в сложных геологических условиях:

– квалификация. Работы по исполнительному производству в отношении подземных коммуникаций должны выполнять специалисты, имеющие профильное образование, а также необходимый опыт работы по специальности на аналогичных объектах, особенно, если работы производятся в особо сложных инженерно-геологических условиях;

– выбор методики. Для достижения наибольшей полноты и достоверности, точности данных, получаемых в ходе исполнительного производства следует использовать комбинированные методики. К таким относятся:

а) комбинирование методов спутниковых наблюдений и наземных линейно-угловых измерений – развитие опорно-высотных и съемочных сетей следует выполнять спутниковыми наблюдениями при работе приемников в режиме статика, быстрая статика, при наличии уверенного фиксированного решения – RTK, при условии, что точность измерений будет соответствовать техническим и нормативными требованиям (не менее 1-3 см в плане и по высоте). Работа приемников может быть выполнена наилучшим способом при проведении колибровки от пунктов ГГС, при условии наличия 5 пунктов которые находятся на удалении 3-5 км от участка работ. При отсутствии такой возможности имеет смысл использовать подключение к сети базовых референц-станций, но при этом следует проводить не менее 2-х контрольных замеров на пунктах с известными координатами (разница между вычисленными и каталожными координатами пунктов должна быть не более 0,005 м). Работу по съемке подземных коммуникаций следует выполнять с использованием оптико-электронных или роботизированных тахеометров, что позволит обеспечить нужную точность в условиях глушения или подмены сигнала GPS;

б) комбинирование работ по вскрытию коммуникаций при использовании трассоискателя и ручных методов. Такой подход позволит получить наибольший объем информации о подземных коммуникациях, который в дальнейшем отображается на исполнительных схемах и в технических отчетах;

в) сочетание методов спутниковых наблюдений и данных наземного сканирования, в том числе и SLAM-сканирования. Такой метод позволит получить сведения об исследуемом объекте за счет формирования пространственной модели, особенно такой подход подходит для съемки в коллекторах и выпусках;

– требования к оборудованию. Для получения необходимого и достаточного объема данных о подземных коммуникациях следует использовать точное оборудование. Для спутниковых наблюдений следует использовать двухчастотные спутниковые приемники на новых платах с 1408 и большим количеством каналов приема данных, наличием инерциального модуля и технологиями AR/VR, что повысит точность выполняемых работ. Наличие технологий AR/VR позволит выполнять съемку территории для моделирования, а в некоторых случая – фотомодели местности. Тахеометры должны иметь точность не менее 5, с точностью измерения расстояний не менее 1,5 мм на 1 км, с возможностью работы в сложных условиях и также при возможности интегрированного использования GPS+тахеометра. Трассоискатели должны обеспечивать возможность поиска как металлических, так и не металлических подземных коммуникаций, должны позволить определять положение подземных коммуникаций с точностью не менее 0,1 м на местности.

– требования к использованию оборудования. Для эффективного применения оборудования следует выбирать такие виды, которые позволяют их применять в условиях Южнобережья. К спутниковой аппаратуре применяются требования по противодействию источникам глушения. К тахеометрам – возможнсть интеграции с приемниками и контроллерами, а также обеспечение точных измерений даже в условиях сложного рельефа, инженерных условий. Трассоискатели должны иметь возможность комплексного поиска коммуникаций, а не отдельных их видов.

– требования к местам размещения оборудования. Спутниковые приемники следует размещать в местах наличия постоянного фиксированного решения на протяжении длительного времени для работы в режиме статика, а также в местах, где приемник справляется с источниками подавления сигнала GPS. Тахеометры следует размещать только в местах, где обеспечено условие его устойчивости на протяжении длительного времени, что позволит правильно выполнить как съемку в сети, так и тахеометрическую съемку элементов подземных коммуникаций;

– требования к методике. Обязательно выбирать методику, обеспечивающую нужную точность, поэтому следует использовать комбинированные технологии для снижения затрат труда и времени на проведение измерений с одной стороны, а с другой – повышение точности и скорости выполнения работ;

– требования к программному обеспечению. Следует выбирать такие программы, комплексы и их элементы, которые позволяют выполнить комплексное уравнивание данных полевых измерений, по известным алгоритмам с высокой точностью достоверности. Программы должны обеспечить многоразовое использование данных, возможность их коррекции, а также выдачу в таких форматах, которые могут быть в дальнейшем использованы. Графические документы должны быть подготовлены в таких форматах, которые могут быть открыты, понятны и могут быть использованы другими участниками исполнительного производства;

– интерпретация данных. Полученные данные должны достоверно и в полном объеме характеризовать как положение подземных коммуникаций, так и описывать их вид, тип, характеристики. Это необходимо для возможности дальнейшего использования отчетной документации для решения прикладных задач;

– технология производства работ. Работы в рамках исполнительного производства должны проводиться по единым технологиям, которые позволяют обеспечить взаимную точность результатов при использовании разных методик наблюдений.

Список литературы:

1. СП 317.1325800.2017. Свод правил. Инженерно-геодезические изыскания для строительства. Общие правила производства работ. Москва: Стандартинформ, 2017. – 50 с.
2. СП 47.13330.2016. Свод правил. Инженерные изыскания для строительства. Стандартинформ, 2018. – 90 с.
3. ГКНИП (ОНТА)-02-262-02. Инструкция по развитию съемочного обоснования и съемке ситуации и рельефа с применением глобальных навигационных спутниковых систем ГЛОНАСС и GPS. Москва, ЦНИИГАиК, 2002. – 125 с.
4. ГКИНП-35. Инструкция по съемке и составлению планов подземных коммуникаций. – Москва, «Недра», 1978. – 46 с.
5. Загретдинов Р.В. Основные инженерно-геодезические изыскания при строительстве сооружений / Р.В. Загретдинов, Р.В. Комаров, А.Е. Сапронов, М.Г. Соколова. – Казань: Казан. ун-т, 2020. – 98 с.
6. Инженерная геодезия / Е. Б. Клюшин, М. И. Киселев, Д. Ш. Михелев, В. Д. Фельдман; под ред. Д. Ш. Михелева - 8-е изд. - Москва : Академия, 2008. - 480 с.
7. Интуилов, И. П. Инженерная геодезия в строительном производстве / И. П. Интулов : учеб. пособие для вузов. - Воронеж : Воронеж. гос. арх.-строит. унт., 2004. - 329 с.
8. 60.    Генеральный план МО ГО Ялта // ФГИС ТП [Электронный ресурс]. – URL: https://fgistp.economy.gov.ru/lk/#/document-show/355068 (дата обращения 20.12.2024).
