АНАЛИЗ НАРУШЕНИЙ НОРМАТИВНЫХ ТРЕБОВАНИЙ ПОЖАРНОЙ БЕЗОПАСНОСТИ ПРИ ЭКСПЕРТИЗЕ ВЫСОТНОГО ЗДАНИЯ Г. НОВОСИБИРСК
АННОТАЦИЯ
В качестве объекта исследования выбрано здание жилого высотного дома 2008 года постройки, расположенное в Центральном районе по адресу: г. Новосибирск, улица Николая Островского, д. 195. При экспертизе соответствия нормам пожарной безопасности исследованы объемно-планировочные и инженерно-технические решения, а также план застройки участка, здания жилого дома.
Ключевые слова: пожарная безопасность, объемно-планировочные решения, пожарный отсек, пожарно-техническая высота здания, противопожарные расстояния, экспертиза принятых решений.
Здание жилого высотного дома 2008 года постройки расположено в Центральном районе, по адресу: г. Новосибирск, улица Николая Островского, д. 195.
Здание Г-образное, 5-и секционное, монолитное с кирпичными стенами. Здание 14-и этажное (рис. 1).

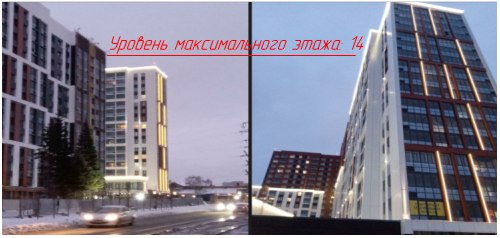

Рисунок 1. Жилое здание в г. Новосибирск
Наиболее вероятным местом возникновения пожара считаются технические помещения подвала и жилые квартиры. Наиболее сложными местами возникновения пожара считаются помещения, располагаемые выше 10 этажа.

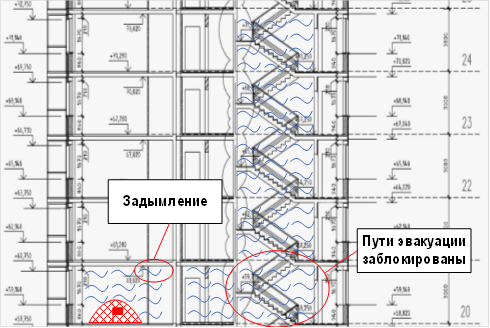

При возникновении пожара происходит сильное задымление, которое распространяется в соседние помещения, верхние этажи по вентиляционным и коммуникационным каналам, по неплотностям перекрытий и перегородок, через открытые дверные проёмы (рис. 2).
Рисунок 2. Обстановка при возможном пожаре
Экспертиза объемно-планировочных решений жилого здания в г. Новосибирск представлена в таблице 1.
Таблица 1.
Экспертиза объемно-планировочных решений жилого здания г. Новосибирск
|
Исследуемые мероприятия |
Предусмотрено в здании |
Требуется по нормам |
Ссылка на нормы |
Вывод |
|---|---|---|---|---|
|
Класс конструктивной пожарной опасности |
С0 |
С0 |
Ст. 87, табл. 22 ФЗ-123 п. 6.5.1 таблица 6.8 СП 2.13130.2020
|
Соотв. |
|
Соответствие степени огнестойкости |
I |
I |
Соотв. |
|
|
Площадь пожарных отсеков |
Наибольшая площадь пожарного отсека (суммарная площадь 1 пожарного отсека жилого здания г. Новосибирск) – 3781,5 м² |
не более 2500 м² |
Не соотв. |
|
|
Разделение здания на пожарные отсеки |
Пожарные отсеки выделены противопожарными стенами 1-ого типа |
Для выделения пожарных отсеков применяются противопожарные стены 1-го типа и (или) перекрытия 1-го типа |
п. 5.4.7 СП 2.13130.2020 |
Соотв. |
|
Высота противопожарных стен, разделяющее здание на пожарные отсеки |
Высота противопожарных стен жилого дома, разделяющее здание на пожарные отсеки, возведена на всю высоту здания |
Противопожарные стены, разделяющие здание на пожарные отсеки, должны возводиться на всю высоту здания или до противопожарных перекрытий 1-го типа и обеспечивать нераспространение пожара в смежный по горизонтали пожарный отсек при обрушении конструкций здания со стороны очага пожара |
п. 5.4.8 СП 2.13130.2020 |
Соотв. |
|
Изоляция стен и перегородок отделяющие внеквартирные коридоры от других помещений |
Стены и перегородки имеют предел огнестойкости EI 45
|
Стены и перегородки, отделяющие внеквартирные коридоры от других помещений, должны иметь предел огнестойкости не менее EI 45 |
п. 5.2.9 СП 4.13130.2013 |
Соотв. |
|
Требования к ограждениям балконов |
Ограждения балконов выполнены из негорючей панели СМЛ |
Ограждения лоджий и балконов в зданиях высотой три этажа и более должны выполняться из материалов группы НГ |
п 5.2.4.10 СП 4.13130.2013 |
Соотв. |
|
Требования к междуэтажным поясам |
Междуэтажные пояса отсутствуют |
Для зданий I - III степеней огнестойкости, при наличии в наружных стенах открытых проемов, проемов с заполнением (в том числе светопрозрачным), а также иных элементов (участков) с ненормируемыми пределами огнестойкости необходимо обеспечить выполнение следующих требований: а) в местах примыкания к перекрытиям высота междуэтажного пояса по вертикали (в том числе в случае наклонных стен) должна быть не менее 1,2 м и ширина не менее ширины нижерасположенного проема |
п. 5.4.18 СП 2.13130.2020 |
Не соотв. |
|
Размещение помещений и организаций в жилых зданиях класса функциональной пожарной опасности Ф1.3 |
В здании жилого дома встроена трансформаторная подстанция |
В жилых зданиях класса функциональной пожарной опасности Ф1.3 не допускается размещать помещения и организации, указанные в пунктах 5.1.3, 5.1.4 СП 4.13130.2013, а также: встроенные и пристроенные трансформаторные подстанции |
п 5.2.8 СП 4.13130.2013 |
Не соотв. |
При экспертизе объемно-планировочных решений жилого здания в г. Новосибирск выявлены следующие нарушения требований пожарной безопасности:
- площадь этажа в пределах пожарного отсека составляет более 2500 м² (площадь пожарного отсека здания фактически составляет 3781,5 м²,) (п. 6.5.1 таблица 6.8 СП 2.13130.2020 [3]);
- высота междуэтажных поясов составляет менее 1,2 м (п. 5.4.18 СП 2.13130.2020 [3]);
- в многоквартирном жилом здании класса функциональной пожарной опасности Ф1.3 допущено размещение встроенной трансформаторной подстанции (п 5.2.8 СП 4.13130.2013 [5]);
- в местах примыкания противопожарных стен 2-го типа и перегородок 1-го типа к наружным стенам не предусмотрены простенки шириной не менее 1,0 м, а противопожарных перегородок 2-го типа - простенки шириной не менее 0,8 м. (п. 5.3.6. СП 2.13130.2020 [3]);
- при размещении противопожарных перегородок 1-го типа в местах примыкания одной части здания к другой (в осях 1-2/А-Б) образуется внутренний угол менее 135°, при этом участок наружной стены одной из частей здания, примыкающих к противопожарной перегородке, длиной не менее 4 м от вершины угла имеет предел огнестойкости менее предела огнестойкости противопожарной перегородки (менее EI 45) без соответствующего противопожарного заполнения 2-го типа (п. 5.4.14 СП 2.13130.2020 [3]).
- ширина пути эвакуации по лестнице, предназначенной для эвакуации людей, в том числе расположенной в лестничной клетке, менее требуемой ширины любого эвакуационного выхода на нее (не менее 1,05 м - для зданий класса Ф1.3 п. 4.4.1 СП 1.13130.2020 [2]);
- расстояние от внутреннего края подъезда до наружных стен или других ограждающих конструкций жилых и общественных зданий, сооружений должно составлять: для зданий, сооружений высотой более 28 м - 8 - 10 м. (фактическое расстояние 7,8 м.) (п. 8.1.6 СП 4.13130.2013 [5]);
- длина вертикального участка воздуховода воздушного затвора принята расчетная - 2,3 м, толщина листовой стали 0,78 мм (п. 6.10 СП 7.13130.2013 [6]);
- при удалении продуктов горения из коридоров дымоприемные устройства размещены на шахтах под потолком коридора и не ниже верхнего уровня дверных проемов эвакуационных выходов. Длина коридора, приходящаяся на одно дымоприемное устройство, 46 м при прямолинейной конфигурации коридора (п. 7.8 СП 7.13130.2013 [6]);
- клапаны пожарных кранов установлены на высоте 1,38 м от уровня пола (п. 6.2.5 СП 10.13130.2020 [8]).
Вывод
В ходе проведения экспертизы жилого здания г. Новосибирск проведен анализ нарушений нормативных требований пожарной безопасности, а результате которого выявлены нарушения по всем проверемым направлениям. Для приведения здание в соответствие с требованиями нормативных докментов по пожарной безопасности требуется разработка плана устранения нарушений и его последующая реализация. С учетом действующей системы «гибкого» пожарного норматирования бóльшая часть нарушений может быть устранена не конструктивно, объемно-планировочно или с помощью строительно-монтажных работ, а инженерно с подтверждением требуемого уровня безопасности с помощью соответствующих расчетов, выполненных по апробированным методикам.
Список литературы:
- Федеральный закон Российской Федерации от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
- СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные пути и выходы.
- СП 2.13130.2020 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты.
- СП 3.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности.
- СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям.
- СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.
- СП 8.13130.2020 Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности.
- СП 10.13130.2020 Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования.
- СП 484.1311500.2020 Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования.
- СП 485.1311500.2020 Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования.
- СП 54.13330.2022 СНиП 31-01-2003 Здания жилые многоквартирные.
- СП 118.13330.2022 СНиП 31-06- 2009 Общественные здания и сооружения.
