РАЗРАБОТКА ПРОЕКТА ИНФОКОММУНИКАЦИОННОЙ СЕТИ УГЛЕОБОГАТИТЕЛЬНОЙ ФАБРИКИ

Поляков Антон Александрович

студент, Сибирский государственный индустриальный университет,

РФ, г. Новокузнецк

Рыбакова Виктория Владимировна

студент, Сибирский государственный индустриальный университет,

РФ, г. Новокузнецк

Инфокоммуникационная сеть является жизненно важной составляющей современного промышленного предприятия. Она обеспечивает эффективное взаимодействие всех элементов производственного процесса, позволяя оптимизировать работу оборудования, управление ресурсами и принятие решений. Основные преимущества внедрения инфокоммуникационной сети на промышленном предприятии:

  • Повышение производительности и эффективности производства за счет автоматизации процессов
  • Улучшение качества продукции благодаря точному контролю на всех этапах
  • Снижение издержек и оптимизация использования ресурсов
  • Возможность удаленного мониторинга и управления оборудованием
  • Повышение безопасности производства и минимизация рисков аварий
  • Сбор и анализ больших объемов данных для принятия обоснованных управленческих решений

Возникла необходимость разработки проекта инфокоммуникационной сети для промышленного предприятия, а именно – для углеобогатительной фабрики.

Исходные данные к задаче были следующие: генеральный план расположения объектов, план помещения административно-бытового комплекса, стандарт проектирования ISO/IEC IS11801, количественные показатели по числу рабочих станций – 22 шт., диспетчерский станций – 2 шт., серверов – 2 шт.

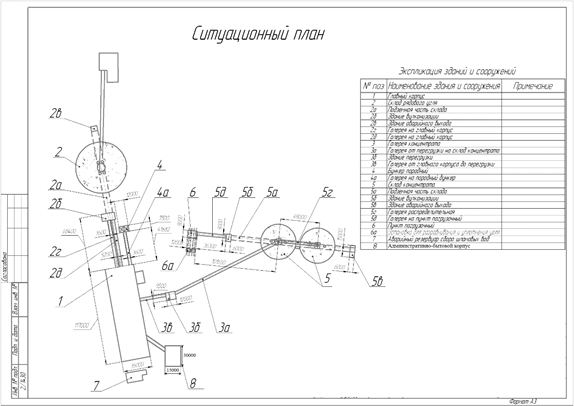

Рисунок 1. Генеральный план расположения объектов



После проведения анализа генерального плана было определено, что структура инфокоммуникационной сети угольной обогатительной фабрики должна включать в себя следующие помещения:

  • Главный корпус (1)
  • Здание вулканизации (2б)
  • Здание перегрузки (3б)
  • Бункер породный (4)
  • Пункт погрузочный (6)
  • Административно-бытовой корпус (8)

После изучения генерального плана и определения корпусов, охваченных инфокоммуникационной сетью, была разработана схема этой сети, изображённая на Рисунок 2.

За основу была использована топология сети «звезда», в которой от главного корпуса до остальных зданий вдоль транспортных галерей протянуты кабельные эстакады [1]. Для большей надёжности сети было решено использовать также «кольцо», соединив здания на схеме под номерами «4» и «6», «3б» и «8».

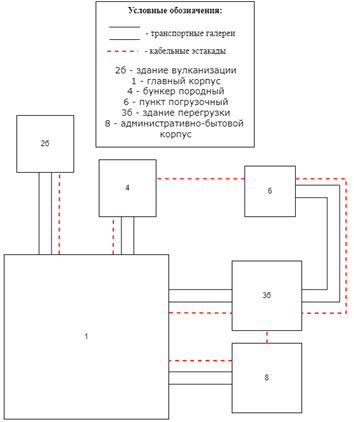

Рисунок 2. Схема инфокоммуникационной сети



После определения всех связей между корпусами предприятия разрабатывается структура инфокоммуникационной сети с указанием необходимого сетевого оборудования. Данная схема показана на Рисунок 3.

Можно заметить, что все рабочие станции в количестве 22шт. размещены в административно-бытовом корпусе (АБК). Диспетчерские станции было принято расположить в корпусах: «Пункт погрузочный» и «Главный корпус», а сервера – «Пункт погрузочный» и «Административно-бытовой корпус» по 1шт. в каждом соответственно. Диспетчерские и рабочие станции подключены через двухпортовые телекоммуникационные розетки. Каждый из корпусов, за исключением АБК, содержит шкаф управления PLC для наблюдения за необходимыми параметрами. Также оборудование, необходимое для подключения вышеперечисленных элементов, было определено в сетевые шкафы каждого корпуса.

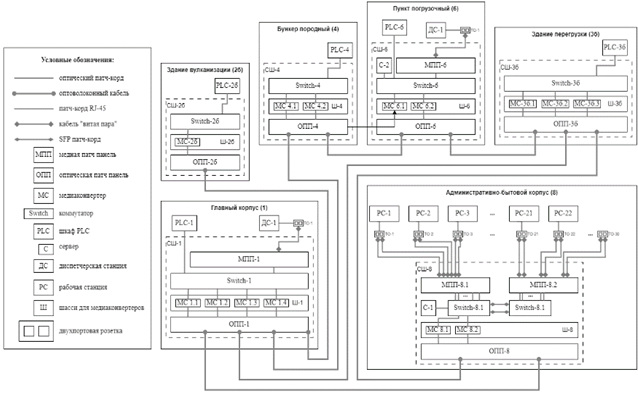

Рисунок 3. Структура инфокоммуникационной сети



Последним этапом было необходимо изобразить схему расположения информационных розеток и компьютерного оборудования в главном корпусе, погрузочном пункте и административно-бытовом корпусе. На Рисунок 6 - Рисунок 5 представлены схемы расположения сетевых шкафов, инфокоммуникационных розеток и диспетчерских станций соответственно.

Таким образом, в результате успешного проектирования сети удалось выделить несколько корпусов, которые необходимо охватить инфокоммуникационной сетью. Также была составлена общая схема и структура всей инфокоммуникационной сети для выбранных корпусов и схематично изображено расположение сетевых элементов в главном корпусе, погрузочном пункте и административно-бытовом корпусе.

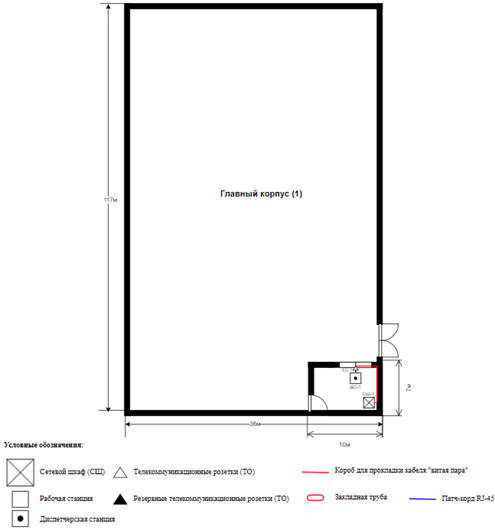

Рисунок 4. Схема размещения сетевых элементов в главном корпусе

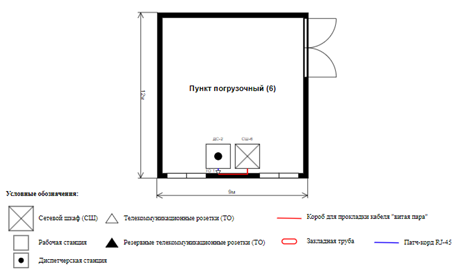

Рисунок 5. Схема размещения сетевых элементов в погрузочном пункте

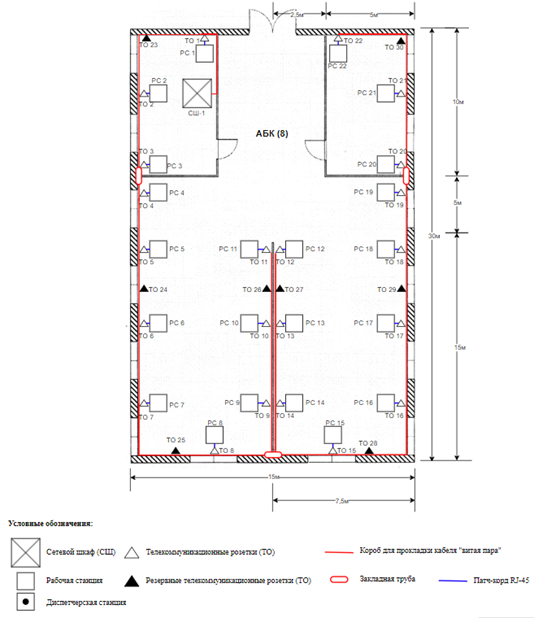

Рисунок 6. Схема размещения сетевых элементов в АБК



Список литературы:

  1. Сети и телекоммуникации : учебник и практикум для вузов / К. Е. Самуйлов [и др.] ; под редакцией К. Е. Самуйлова, И. А. Шалимова, Д. С. Кулябова. — 2-е изд., перераб. и доп. — Москва : Издательство Юрайт, 2024. — 464 с. — (Высшее образование). — ISBN 978-5-534-17315-4. — Текст : электронный // Образовательная платформа Юрайт [сайт]. — URL: https://urait.ru/bcode/536089 (дата обращения: 27.05.2024).
