ҒИМАРАТТАҒЫ ЖЫЛУ ШЫҒЫНЫН ЖЫЛУФИЗИКАЛЫҚ ӘДІСПЕН ЕСЕПТЕУ

Ғимараттың жылу шығынын анықтау кезінде қоршау құрылымдарының жылу беру коэффициенттерін дұрыс бағалау маңызды. Сыртқы қабырғалардың бірқатар конструкцияларының өзекті байланысы бар, терезе беткейлері бар жылу-техникалық біртектілік коэффициенттерінің мәндері есепке алынуы тиіс.Ғимараттың негізгі құрылымдық шешімдері:

Қабырғалар:

- монолит (бетон);

- Rockwool оқшаулау;

- сайдинг қаптамамен қаптау.

Жылытылмаған жертөленің үстіндегі еден:

- керамикалық плиткалар

- цементтен тігістерді төсеу және толтыру

- М150-15 маркалы құмды ерітінді;

- М150-20 цемент-құм ерітіндісінен жасалған стяжка;

- 3 қабат изол МБК-Г-55 ГОСТ 2889-80 ыстық битум мастикасында және-ДБ ГОСТ 10296-79;

- арматуралық тормен көлбеу бойымен M150 цемент-құмды ерітіндіден жасалған стяжка;

- - 30 мм-ге дейін цемент-құмды ерітіндімен төгілген керамзит;

- оқшаулау - полиэтилен пленкамен оралған ППЖ минералды мақта тақталары;

- булардың тосқауылы - 1 қабат пергелин;

- темірбетон плита.

Таңдалған материалдарға, технологияға және құрылыс сапасына байланысты ғимараттың жылу шығынын жоғалту пайызы өзгереді.

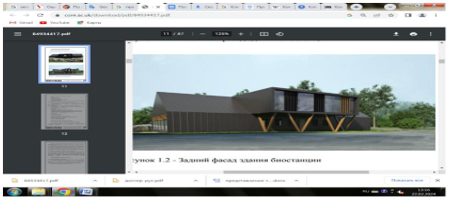

Сурет 1. Ғимараттың сыртқы көрінісі

Ғимараттардағы негізгі жылу жоғалуы орын алатын ең осал немесе проблемалық аймақтар:

1. Төбесі мен едені. Осы беттердің әрқайсысы арқылы ғимарат 10% жылуды жоғалтады.

2. Терезелер, есіктер, желдету. Әр құрылымдық элементтің көмегімен ғимарат қыздырылған ауаның 40% жоғалтады. Егер бұл панорамалық әйнек болса, бұл пайыз қазірдің өзінде 44% құрайды және терезелер арқылы жылу жоғалуы басым болады.

3. Қабырғалар. Қабырғалар арқылы ғимарат жылудың 30% жоғалтады.

Сондықтан ғимараттарды, мекемелерді, үйлерді жобалау кезеңінде дұрыс жүргізілген есептеулер функциялар үшін оңтайлы жылу оқшаулауын құруды қамтамасыз етеді, яғни ғимараттың иесі жылыту шығындарын едәуір төмендетеді. Сапалы оқшаулау ғимаратты, мекемені, үйді жылытуға энергия шығынын екі есе азайтуға мүмкіндік береді.

Ғимараттың қоршау конструкцияларының жылу техникалық есебін жүргіземіз. Алдымен, сыртқы қабырғалардың жылу қорғау қасиеттері есептеледі. Сыртқы қабырға материалдарының қалыңдықтары алынады:

- монолит (бетон) δ3= 0,2 м;

- Rockwool жылытқышы δ2 = 0,12 м;

- сайдинг δ1= 0,001м.

Қажетті жылу беру кедергісін формула бойынша анықтауға болады.

мұндағы

αн – суық кезең жағдайлары үшін қоршаудың сыртқы бетінің жылу алмасу коэффициенті, αн= 23 Вт/м2 К.

αвн – қоршау конструкцияларының ішкі бетінің жылу алмасу коэффициенті, Вт/(м2·К), αвн= 8,7 Вт/м2 К.

d-қабаттың қалыңдығы, м;

l-жылуөткізгіштік коэффициенті, Вт/м×К.

Келесі мәндерге иеміз:

l1=1,56 Вт/м× К – бетон үшін,

l2= 0,042 Вт/м× К . – жылытқыш үшін,

l3= 0,19 Вт/м× К – сайдинг үшін.

Тұрғын және қоғамдық ғимараттардың жылу жүйелерінің жылу қуатын анықтау кезінде мыналарды ескеру қажет:

а) сыртқы қоршау құрылымдары арқылы жылу шығыны;

ә) жылытылған кіріс ауасымен өтелмейтін бөлмеге кіретін сыртқы ауаны жылытуға арналған жылу шығыны;

б) егер іргелес үй-жайлардағы температура айырмасы 3 ºС және одан көп болса, ішкі қоршау конструкциялары арқылы жылу шығыны;

в) бөлмелер мен асүйлерге түсетін жылу ағыны (тұрмыстық жылу).

Әдебиеттер тізімі:

1. СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003/ Дата введения 2013-07-01.
2. Тепловизионная диагностика зданий: методические указания к практической работе / сост. Т.Н. Немова, К.Д. Трофимов – Томск: Изд-во Том. гос. арх.-строит. ун-та, 2015. – 39 с.
3. Кокшетау // Казахстан. Национальная энциклопедия. – Алматы: Қазақ энциклопедиясы, 2005. - Т. III. – ISBN 9965-9746-4-0. (CC BY-SA 3.0)
4. Кокшетау // Большая российская энциклопедия: [в 35 т.]/ гл. ред.Ю. С. Осипов. – М.: Большая российская энциклопедия, 2004-2017.
5. Кокчетав // Энциклопедический словарь Брокгауза и Ефрона: в 86 т. (82 т. и 4 доп.). – СПб., 1890-1907.
