СЕГМЕНТАЦИЯ ОБЪЕКТОВ С ИСПОЛЬЗОВАНИЕМ АЛГОРИТМА ТЕХНИЧЕСКОГО ЗРЕНИЯ

​АННОТАЦИЯ

Данная работа посвящена решению сегментации границ объектов, когда распознанные объекты находятся в сложенном состоянии. Результаты исследования будут применены в РТК сортировки неориентированных объектов.

В этой работе я используется открытый исходный код yolov8 для обучения сегментации.

Подробное содержание кода можно найти в официальной документации Yolov8 https://github.com/ultralytics/ultralytics.

ABSTRACT

This work is devoted to solving the segmentation of object boundaries when the recognized objects are in a folded state. The results of the study will be applied in the RTK sorting of unoriented objects.

In this work, I use the open source code yolov8 to train segmentation.

Detailed code content can be found in the official Yolov8 documentation https://github.com/ultralytics/ultralytics.

Ключевые слова: сегментация, yolov8.

Keywords: segmentation, yolov8.

Введение

Для сегментации объектов, мы используем алгоритм yolo. YOLOv8 (You Only Look Once, версия 8) — влиятельный алгоритм в области обнаружения целей и последняя версия серии YOLO. Благодаря ряду инновационных разработок и оптимизаций этот алгоритм позволил значительно повысить производительность при решении задач обнаружения целей в реальном времени.

В данной работе мы будем использовать официальную модель для обучения, проанализируем применимость алгоритма в различных сценариях сортировки и внесем в него некоторые улучшения. Конечная цель работы – применить алгоритм к РТК сортировки неориентированных объектов.

1. Схема структуры модели и функция потеря yolov8

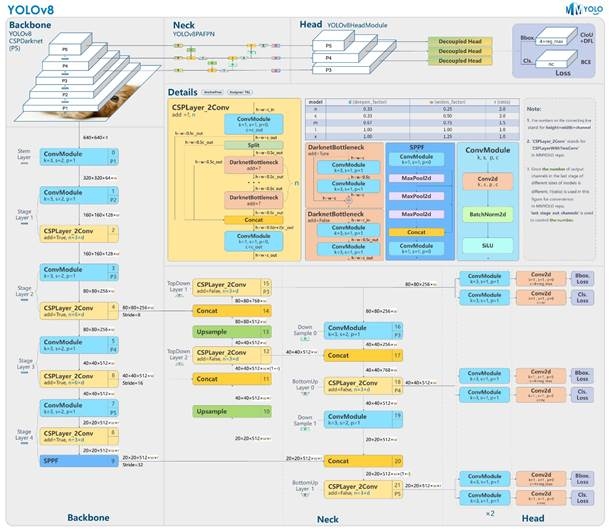

На этом изображении представлена структурная диаграмма модели обнаружения целей YOLOv8 (вы смотрите только один раз, версия 8). На нем показаны три основные части модели: позвоночник, шея и голова, а также их подмодули и соединения.

Рисунок 1. Схема структуры модели yolov8

ConvModule: содержит сверточные слои, BN (пакетную нормализацию) и функции активации (например, SiLU) для извлечения признаков.

DarknetBottleneck: увеличьте глубину сети за счет остаточных соединений, сохраняя при этом эффективность.

GSP Layer: вариант структуры CSP, который повышает эффективность обучения модели за счет частичных соединений.

Concat: объединение карт объектов, используемое для объединения объектов из разных слоев.

Upsample: операция повышения разрешения для увеличения пространственного разрешения карты объектов.

IoU (пересечение через объединение)

IoU — очень важный показатель при оценке эффективности моделей обнаружения целей. Он измеряет перекрытие между прогнозируемыми и достоверными ограничивающими рамками. IoU рассчитывается следующим образом:

Среди них «Область перекрытия» — это область, где прогнозируемая ограничивающая рамка и реальная ограничивающая рамка перекрываются, а «Область объединения» — это общая площадь, покрытая двумя ограничивающими рамками.

Плюсы: IoU предоставляет четкую метрику для измерения точности прогнозов местоположения.

Роль: широко используется на этапе обучения для оптимизации модели (как часть функции потерь), а также на этапе оценки для сравнения производительности разных моделей или одной и той же модели при разных параметрах.

Потеря Ббокса

Bbox Loss используется для расчета разницы между прогнозируемой ограничивающей рамкой и истинной ограничивающей рамкой. Среднеквадратическая ошибка (MSE) — это широко используемая функция потерь, формула ее расчета выглядит следующим образом:

где x_{i} — координаты истинной ограничивающей рамки, а \hat{x}_{i} — координаты предсказанной ограничивающей рамки. Эта потеря рассчитывается как сумма квадратов разностей между прогнозируемыми и фактическими координатами.

Преимущества: MSE — хорошая функция потерь, поскольку она назначает более высокий штраф за более крупные ошибки, что помогает модели быстро исправлять большие ошибки прогнозирования.

Функция: в качестве цели оптимизации она направляет модель на сокращение разрыва между прогнозируемым и реальным блоком во время процесса обучения.

Cls Loss (потери классификации)

Cls Loss используется для измерения разницы между распределением классов, предсказанным моделью, и истинными метками. Функция перекрестных энтропийных потерь — это часто используемая функция потерь в задачах классификации. Ее формула:

Здесь y_{o,c} — индикатор. Если образец o принадлежит категории c, он равен 1, в противном случае — 0. А p_{o,c} — это вероятность того, что модель предсказывает, что образец o принадлежит категории c.

Преимущества: потеря перекрестной энтропии приводит к большому штрафу за неправильные прогнозы, особенно когда прогнозируемая вероятность и фактическая метка сильно различаются.

Роль: помочь модели оптимизировать прогнозы в задачах мультиклассификации, чтобы прогнозируемое распределение вероятностей было как можно ближе к истинному распределению меток.

2. Проведение обучения

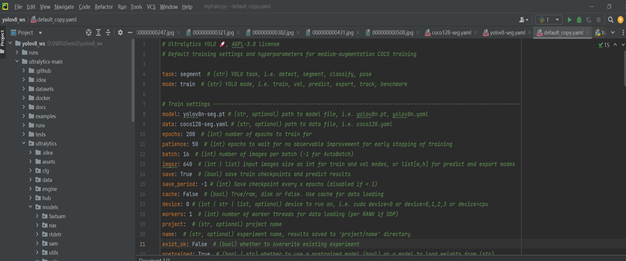

Сначала нам нужно изменить параметры в файле default.yaml, как показано на рисунке. Здесь мы используем официальные данные обучения coco128.

Рисунок 2. Параметры обучения

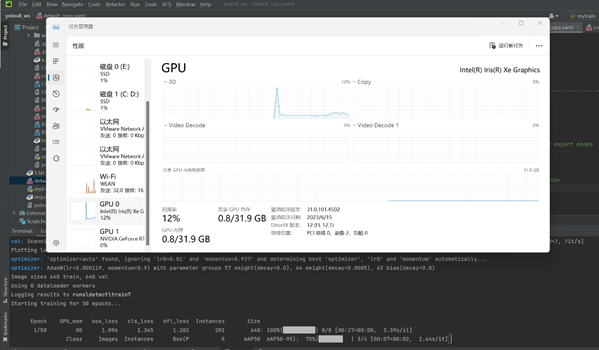

Для обучения используйте команду «yolo cfg=default_copy.yaml». Для обучения используется графический процессор.

Рисунок 3. Проведение обучения

3. Анализ результатов обучения

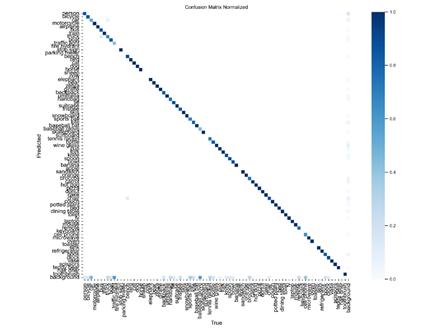

Матрица путаницы представляет собой сводку результатов прогнозирования задачи классификации. Количество правильных и неправильных прогнозов суммируется с использованием значений счетчика и разбивается по каждому классу, показывая, какую часть прогнозов сбивает с толку модель классификации. С помощью этой матрицы вы можете легко увидеть, не путает ли машина два разных класса и не принимает ли один класс за другой.

Рисунок 4. Confusion_matrix

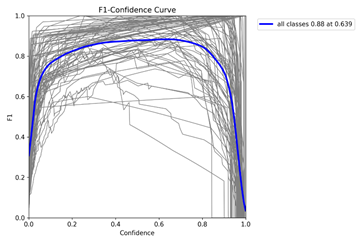

Кривая F1 определяется как среднее гармоническое значение точности и полноты.

В некоторых соревнованиях по задачам мультиклассификации в качестве окончательного метода оценки часто используется балл F1. Это среднее гармоническое значение точности и полноты с максимумом 1, где 1 — лучший, а 0 — худший.

Вообще говоря, когда порог достоверности (порог вероятности для того, чтобы выборка была отнесена к определенной категории) низок, многие образцы с низкой достоверностью считаются истинными, с высокой скоростью вспоминания и низкой степенью точности; когда порог достоверности высок, многие выборки с низкой достоверностью считаются истинными. Только выборки с высокой достоверностью можно считать истинными. Чем точнее определение категории, то есть тем выше точность (только когда достоверность велика, можно считать, что она относится к определенной категории), поэтому баллы F1 на обоих концах относительно невелики.

Рисунок 5. F1_curve.png

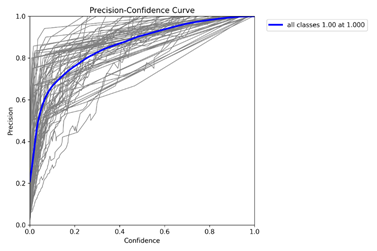

Диаграмма связи между точностью и достоверностью является P_curvve.png.

Рисунок 6. P_curvve.png

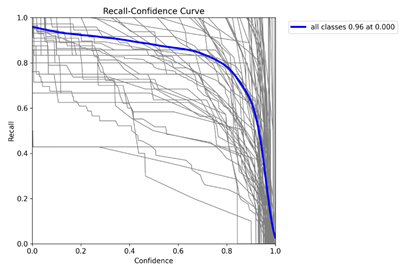

Взаимосвязь между коэффициентом припоминаемости и достоверностью, припоминаемостью (коэффициентом точности, который на самом деле положителен), то есть количеством найденных положительных образцов.

Рисунок 7. R_curvve.png

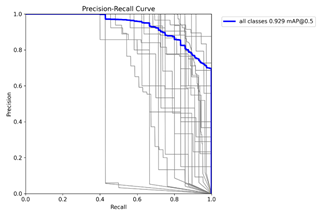

Кривая PR отражает взаимосвязь между точностью и полнотой. mAP — это аббревиатура Mean Average Precision, то есть средняя средняя точность. Видно, что чем выше точность, тем ниже скорость отзыва. Поэтому мы надеемся обнаружить все категории максимально с высокой точностью. Поэтому мы надеемся, что наша кривая близка к (1,1), то есть надеемся, что площадь кривой mAP будет максимально приближена к 1.

Рисунок 8. PR_curvve.png

Процесс расчета потерь состоит из двух частей: стратегии распределения положительных и отрицательных образцов и расчета потерь.

Большинство современных целевых детекторов суетятся по поводу стратегий распределения положительных и отрицательных выборок. Типичные примеры включают simOTA от YOLOX, TaskAlignedAssigner от TooD и DynamicSoftLabelAssigner от RTMDet. Большинство из этих Assigners представляют собой стратегии динамического распределения, в то время как YOLOv5 по-прежнему использует стратегию статического распределения. Учитывая превосходство стратегии динамического распределения, TaskAlignedAssigner компании TooD напрямую упоминается в алгоритме YOLOv8.

Стратегия сопоставления TaskAlignedAssigner просто резюмируется следующим образом: выберите положительные образцы на основе оценок, взвешенных по оценкам классификации и регрессии.

s — оценка прогнозирования, соответствующая категории аннотаций, u — мощность поля прогнозирования и поля GT, а степень согласования можно измерить путем умножения этих двух значений.

Для каждого GT все блоки прогнозирования основаны на классификационных баллах, соответствующих категориям GT. Взвешивание IoU блоков прогнозирования и GT позволяет получить оценку согласованности классификации ассоциаций и регрессии Alignment_metrics.

Для каждого GT непосредственно выберите самый большой из topK в качестве положительной выборки на основе показателя выравнивания Alignment_metrics.

Расчет потерь включает в себя 2 ветви: классификацию и регрессию, без предыдущей ветви объектности.

Ветвь классификации по-прежнему использует потерю BCE.

Ветвь регрессии должна быть привязана к представлению интегральной формы, предложенному в разделе «Фокальная потеря распределения», поэтому используется «Фокальная потеря распределения», а также потеря CIoU.

Три потери могут быть взвешены с определенным весовым соотношением.

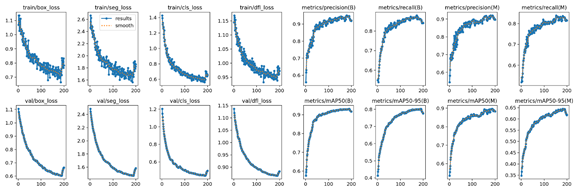

Функция потерь используется для измерения степени, в которой прогнозируемое значение модели отличается от истинного значения, что во многом определяет производительность модели.

Потери позиционирования box_loss: ошибка (GIoU) между окном прогнозирования и полем калибровки. Чем меньше ошибка, тем точнее будет позиционирование.

Потеря доверия obj_loss: Рассчитайте доверие сети. Чем меньше уровень доверия, тем точнее возможность определить цель.

Потери классификации cls_loss: вычисление правильности поля привязки и соответствующей калибровочной классификации. Чем меньше классификация, тем точнее классификация.

Рисунок 9. Result.png

По результатам обучения мы можем обнаружить, что эффект обучения с использованием официальной модели очень идеален, и модель может точно идентифицировать большинство категорий объектов.

По результатам обучения мы обнаружили, что алгоритм Yolov8 оказывает идеальный эффект сегментации на пересекающах объектах, поэтому мы пришли к выводу, что этот алгоритм можно применить к системе сортировки роботов.

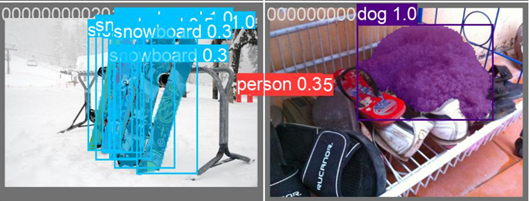

Рисунок 10. Результаты обучения

Заключение

Результаты обучения показывают, что использование алгоритма Yolo для сегментации границ имеет чрезвычайно высокую точность и высокую скорость распознавания, поэтому алгоритм может быть применен к РТК сортировки неориентированных объектов. Однако, если хотим сделать этот алгоритм распознавания применимым к более сложным и разнообразным сценариям, нам понадобится больше наборов обучающих данных и больше обучающих раундов.

Список литературы:

1. Талаат Ф.М., ЗейнЭлдин Х. Улучшенный подход к обнаружению пожара на основе YOLO-v8 для умных городов[J]. Нейронные вычисления и приложения, 2023, 35(28): 20939-20954.
2. Ван Г, Чен Ю, Ан П и др. UAV-YOLOv8: модель обнаружения небольших объектов, основанная на улучшенном YOLOv8 для сценариев аэрофотосъемки с БПЛА[J]. Сенсоры, 2023, 23(16): 7190.
3. Сяо Б., Нгуен М., Ян В. К. Идентификация спелости фруктов с использованием модели YOLOv8[J]. Мультимедийные инструменты и приложения, 2023: 1-18.
4. Ву Т, Донг Ю. YOLO-SE: Улучшенный YOLOv8 для обнаружения и распознавания объектов дистанционного зондирования[J]. Прикладные науки, 2023, 13(24): 12977.
5. Тервен Дж., Кордова-Эспарса Д. М., Ромеро-Гонсалес Дж. А. Комплексный обзор yolo-архитектур в компьютерном зрении: от yolov1 до yolov8 и yolo-nas[J]. Машинное обучение и извлечение знаний, 2023, 5 (4): 1680–1716.
6. Йонссон Хайберг Дж., Сьоберг А. Исследование эффективности YOLOv8 при обнаружении пешеходов[J]. 2023.
7. Фаркаш Л. Отслеживание и обнаружение объектов с помощью алгоритмов YOLOv8 и StrongSORT, захваченных дроном[D]. Университет Сплита. Факультет наук. Кафедра информатики, 2023.
