О МЕТОДАХ РЕМОНТА ГАЗОПРОВОДОВ. АНАЛИЗ ОТКАЗОВ ГАЗОПРОВОДА ОТ ВРЕМЕНИ ЭКСПЛУАТАЦИИ

АННОТАЦИЯ

В настоящей работе представлена разработка предложений по улучшению методов ремонта и повышению эффективности функционирования магистральных газопроводов, проведен анализ существующих методов прокладки и капитального ремонта магистрального газопровода.

Ключевые слова: газопровод, магистральный газопровод, контроль качества, ремонтно-восстановительные работы, дефект, санация, технологическая карта.

Для достижения цели предстоит решить следующие задачи:

- выполнить анализ отказов магистральных газопроводов, представить технико-экономическое обоснование современных способов восстановления трубопроводных систем газоснабжения;

- произвести разработку технических решений, повышающих эффективность ремонта магистральных газопроводов;

- рассмотреть теоретические основы анализа опасности дефектов на магистральных газопроводах, произвести выбор технологии и материалов для ремонта газопроводов;

- разработать технологическую карту на санацию подземного газопровода;

- выполнить технико-экономическое обоснование проектных решений, анализ эффективности.

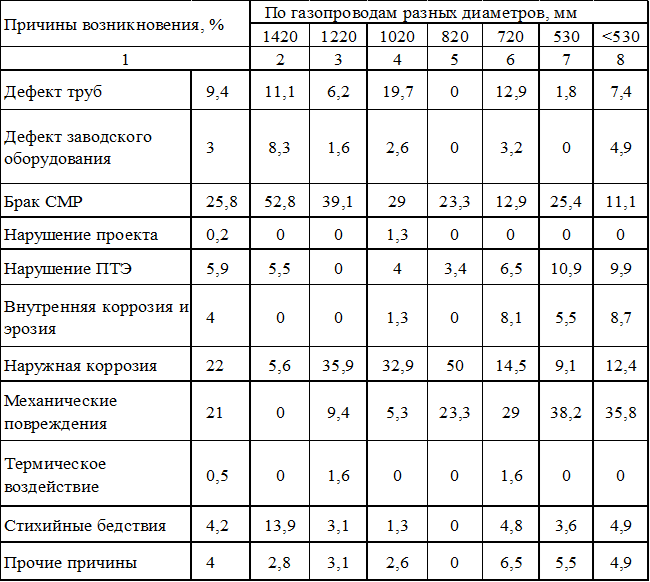

Таблица 1.

Распределение аварий, по причинам их возникновения, на газопроводах разных диаметров

Сбор и анализ статистической информации по отказам газопроводов ведется, начиная с момента его пуска в эксплуатацию. За основу для накопления статистической информации по всем возникающим отказам линейной части принималось наблюдение за функционированием I и II ниток магистрального газопровода с момента его пуска в эксплуатацию.

Продолжительность статистических наблюдений принята –  40 лет.

На основе этой информации выполнено построение графика зависимости количества отказов от времени эксплуатации газопровода (рис. 1).

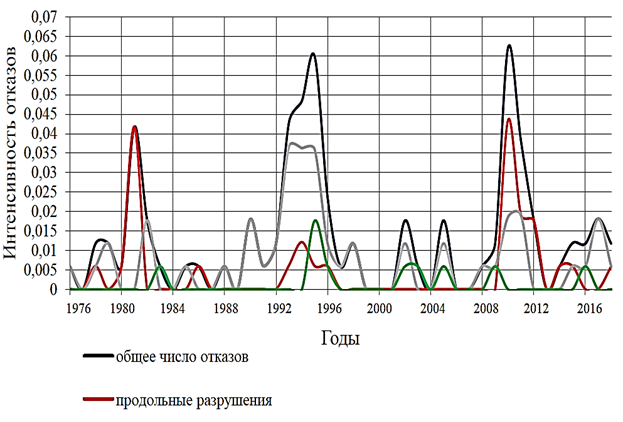

Рисунок 1. Распределение количества отказов магистральных газопроводов АО «Мособлгаз» по годам с момента ввода в эксплуатацию

Из-за повреждений части газопровода пропускная способность его снижается (иногда, до нуля – в случае полного выхода этого элемента сети из строя), а это приводит к снижению пропускной способности трубопроводной сети в целом.

Современные технологии, основанные на бестраншейном восстановлении систем газопроводов, обеспечивают не только высокое качество произведённого восстановления, исключая угрозу обрушения  строений, осадку фундамента, но при этом еще и в 3-4 раза удешевляя стоимость проводимого ремонта.

В развитых станах 95% объёма работ по ремонту подземных трубопроводных сетей производится бестраншейным способом. В некоторых крупных городах уже запрещено восстановление водопроводов открытым способом (с разрытием траншеи).

Санацией газопроводов называется полное восстановление газопровода путём устранения всех видов повреждений, на всех участках сети и в местах стыков газопровода.

Существующие на сегодняшний день методы бестраншейного восстановления газопроводов подразделяются на две группы: первая – с разрушением старой трубы, вторая – без разрушения старой трубы.

Основные методы прокладки газопроводов представлены в таблице 2.

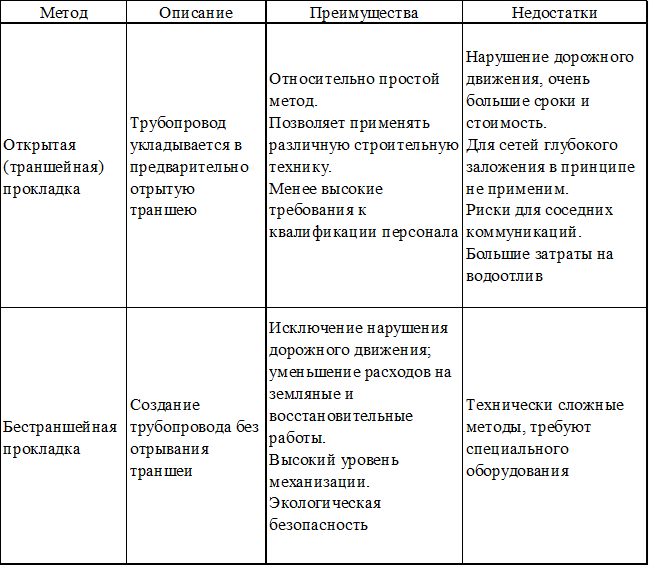

Таблица 2.

Существующие способы строительства подземных газопроводов

Открытым способом осуществляется прокладка газопровода в случаях отсутствия необходимого для реализации закрытого метода оборудования. Так как такой метод является компромиссным, то он имеет ряд недостатков, таких как: необходимость существенных затрат, разрушение существующего ландшафта с его дальнейшим восстановлением, приостановка находящихся в зоне работ предприятий, затруднение перемещения и другие.

Открытый способ прокладки газопровода и канализаций заключается в разрытии траншей необходимой глубины с дальнейшим их укреплением и размещением в них труб.

Бестраншейные технологии

Мировой опыт демонстрирует, что бестраншейные технологии совершенствуются очень быстро и иногда строительная отрасль не успевает за их своевременным освоением в реальности.

Благодаря этому в настоящее время любая техническая и рекламная публикация, освещающая новейшие методике и подходы в сфере бестраншейного строительства, обязана находить отклик и собственную нишу для введения на том либо ином объекте строительства.

Помимо этого, нужно применять роскошный российский и заграничный навык по введению бестраншейных методик, более широко завлекать прогрессивные заграничные компании, разрабатывать собственные реальные программы апгрейда.

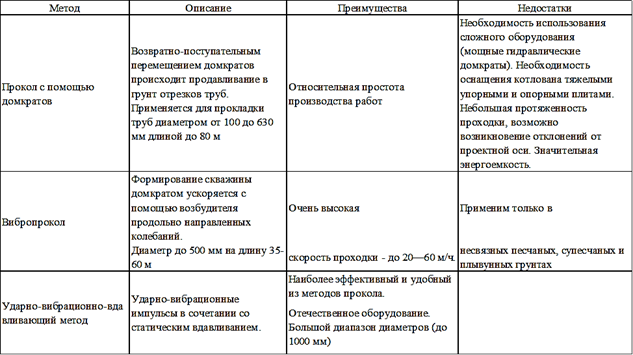

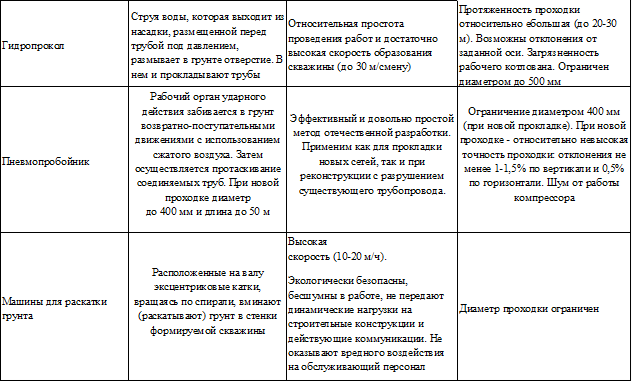

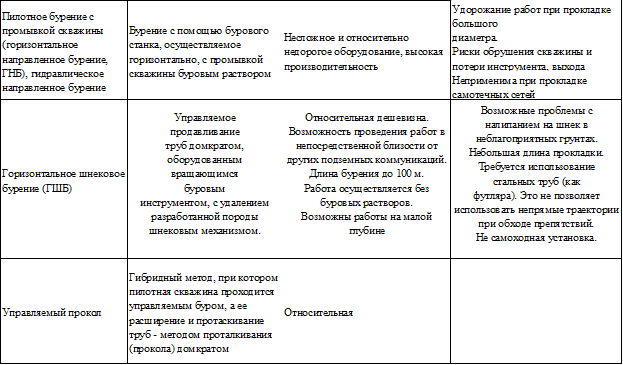

Таблица 3.

Методы бестраншейной прокладки при ремонте газопроводов

Список литературы:

1. Агапчев В.И., Алексеев А.В., Исламов А.Р ., Фаттахов М.М. Становление и развитие бестраншейных технологий восстановления трубопроводов // Современные проблемы истории естествознания в области химии, химической технологии и нефтяного дела: Материалы научн. конф. Т.1.- Уфа: Изд-во «Реактив», 2006.
2. Дедешко В.Н., Салюков В.В., Митрохин М.Ю. и др. Технология переизоляции и новые изоляционные покрытия для защиты магистральных газопроводов. - Газовая промышленность, № 2, 2012
3. Салюков В.В., Губанок И.И., Хороших А.В. и др. Система инструментального мониторинга промышленной безопасности технологических объектов. - Газовая промышленность, № 9, 2007
4. Агапчев В.И., Виноградов Д.А., Фаттахов М.М. Трубопроводные системы из труб на основе полимерных материалов: строительство, эксплуатация, реконструкция, ремонт // Проблемы и методы обеспечения надежности и безопасности систем транспорта нефти, нефтепродуктов и газа. Матер. VII Конгресса нефтегазопромышленников России - Уфа: ГУП «ИПТЭР», 2017.
5. Агапчев В.И., Пермяков Н.Г. Восстановление изношенных трубопроводов путем введения в них пластмассовых труб // Прикладная синергетика и проблемы безопасности. Сб. научн. трудов. - Уфа: ГУП «Уфимский полиграфкомбинат», 2013.
6. Агапчев В.И., Ращепкин А.К., Фаттахов М.М. Восстановление трубопроводных систем бестраншейными технологиями // Надежность и безопасность магистрального трубопроводного транспорта. Матер. V Междунар. научн.-техн. конф. - Новополоцк, 2006.
