ВЫБОР РАЦИОНАЛЬНОЙ МОДЕЛИ СИСТЕМЫ АВТОМАТИЧЕСКОГО КОНТРОЛЯ И УПРАВЛЕНИЯ ЭЛЕКТРОЭНЕРГИЕЙ В ЭЛЕКТРИЧЕСКОЙ ЧАСТИ АППАРАТА ВОЗДУШНОГО ОХЛАЖДЕНИЯ ГАЗА КОМПРЕССОРНОГО ЦЕХА № 5 ГОРНОЗАВОДСКОГО ЛПУМГ

SELECTION OF A RATIONAL MODEL OF AUTOMATIC CONTROL AND MANAGEMENT OF ELECTRICITY IN THE ELECTRICAL PART OF THE GAS AIR COOLING UNIT OF COMPRESSOR SHOP No. 5 OF GORNOZAVODSKY LPUMG

Yury Pervushin

master's student, department «Power supply and electrical engineering», Togliatti State University,

Russia, Tolyatti

Sergey Shapovalov

scientific supervisor, Ph.D. tech. Sciences, Assoc., Togliatti State University,

Russia, Tolyatti

АННОТАЦИЯ

В работе рассмотрен вопрос выбора рациональной модели системы автоматического контроля и управления электроэнергией в электрической части аппарата воздушного охлаждения газа на примере компрессорного цеха № 5 ООО «Газпром трансгаз Чайковский», филиала Горнозаводского ЛПУМГ.

На основе проведённого в предыдущих исследованиях анализа наиболее распространённых современных типов систем автоматического контроля и управления электроэнергией, выбрана рациональная модель системы АСКУЭ, рекомендованная для применения на объекте исследования.

ABSTRACT

The paper examines the issue of choosing a rational model of an automatic control and management system for electricity in the electrical part of a gas air cooling apparatus using the example of compressor shop No. 5 of Gazprom Transgaz Tchaikovsky LLC, a branch of the Gornozavodsk LPUMG.

Based on the analysis of the most common modern types of automatic control and energy management systems carried out in previous studies, a rational model of the automated power supply system was selected, recommended for use at the research site.

Ключевые слова: модель системы автоматического контроля и управления электроэнергией, электрическая часть аппарата воздушного охлаждения газа, электрическая часть воздушного охлаждения газа.

Keywords: model of an automatic control and control system for electricity, electrical part of a gas air cooling apparatus, electrical part of a gas air cooling device.

Известно, что решение проблемы качественного учёта и контроля электроэнергии с целью своевременной передачи показаний, а также контроля параметров электрической сети потребителей и энергосистемы, является актуальной задачей [3].

В предыдущих исследованиях, в результате проведённого анализа наиболее перспективных современных типов АСКУЭ, для применения в электрической части аппарата воздушного охлаждения газа компрессорного цеха № 5, было установлено, что для решения данной задачи на объекте исследования наиболее целесообразно применять следующие системы АСКУЭ:

• SCADA – системы управления распределительной электроэнергией;
• EMS – системы управления энергосетями.

На основании данных результатов, в настоящей работе проводится выбор конкретной модели (марки) АСКУЭ для применения на объекте исследования. Исходя из схемы электрических соединений аппарата воздушного охлаждения газа компрессорного цеха № 5, предлагается установить общую систему АСКУЭ на каждом из вводов (ввод № 1 – ячейка № 15, ввод № 2 – ячейка № 30) питающей КТП-10/0,4 кВ (рисунок 1).

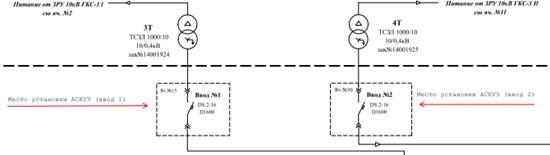

Рисунок 1. Участок схемы электрических соединений КТП-10/0,4кВ, питающей электрическую часть аппарата воздушного охлаждения газа компрессорного цеха № 5 (первый комплект АСКУЭ)

Однако, как было отмечено в предыдущих исследованиях, данная КТП-10/0,4 кВ питает не только объект исследования, а и другие потребители. Поэтому для непосредственного учёта электроэнергии в электрической части аппарата воздушного охлаждения газа компрессорного цеха № 5 предлагается установить второй комплект АСКУЭ на вводе в данный объект (рисунок 2).

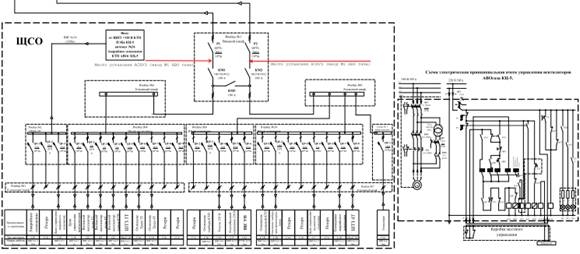

Рисунок 2. Схемы электрических соединений электрической части аппарата воздушного охлаждения газа компрессорного цеха № 5 (второй комплект АСКУЭ)

Таким образом, поставленная задача будет решена и обеспечен учёт и контроль на питающей КТП-10/0,4 кВ, а также непосредственно в электрической части аппарата воздушного охлаждения газа компрессорного цеха № 5 [2].

Далее детально рассмотрены и проанализированы основные модели (марки) системы АСКУЭ (таблица 1), на основании чего выбрана и предложена наиболее перспективная модель АСКУЭ для применения на объекте исследования [1].

Выбор проведён среди моделей SCADA и EMS.

Таблица 1.

Анализ наиболее перспективных современных моделей (марок) АСКУЭ для применения в электрической части аппарата воздушного охлаждения газа компрессорного цеха № 5

Таким образом, в результате проведённого анализа наиболее перспективных современных моделей (марок) АСКУЭ, для применения в электрической части аппарата воздушного охлаждения газа компрессорного цеха № 5 рекомендовано использовать систему SCADA модели (марки) Spectrum Power 5 (производитель – Siemens) [4].

Технико-экономическое обоснование данной модели АСКУЭ для применения на объекте исследования предлагается провести в следующих исследованиях по теме данной работы.

Список литературы:

1. Рогалев Н.Д. Энергосбережение: учебное пособие для ВУЗов. Москва: МЭИ, 2020. – 242 с.
2. Самарин О. Д. Энергосбережение. Энергоэффективность. Москва: Издательство Ассоциации строительных вузов, 2019. – 296 c.
3.  Федеральный закон от 23.11.2009 № 261-ФЗ (ред. от 29.07.2017) «Об энергосбережении, повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».
4. Russian Power Engineering Guide pt 7 [электронный ресурс] — Режим доступа. — URL: https://assets.new.siemens.com/siemens/assets/api/uuid:ab5c1a35b3afe58903c604058a2aacb9cce464e6/version:1629734223/peg-part07-ru.pdf (дата обращения 27.12.2023)
