Введение:

Морской транспорт является жизненно важной составляющей мировой экономики, и безопасность его эксплуатации играет ключевую роль в предотвращении возможных катастроф. Одним из важных аспектов обеспечения безопасности судов является контроль качества сварных швов. Это важное звено в цепи обеспечения надежности корабельной конструкции.

Почему важен контроль качества сварных швов на корабле?

Судостроение – сложная отрасль, где качество сварки имеет прямое влияние на безопасность судов и их долговечность. Сварные швы соединяют различные части корабля и несут на себе огромные нагрузки в условиях переменных атмосферных условий и соленой морской воды. Поэтому необходимо регулярно проверять их качество, чтобы предотвратить возможные повреждения и аварии.

Требования техники безопасности

При выполнении работ по сборке и сварке секции исполнители должны строго выполнять все требования и указания правил техники безопасности, промышленной санитарии и пожарной безопасности в соответствии с инструкциями.

Перед началом работы исполнители должны пройти необходимый инструктаж по соблюдению правил и требований техники безопасности. При этом должно быть обращено внимание на особо опасные технологические операции настоящего технологического процесса (кантовку, газовую резку, электросварку).

Работа пневматическим инструментом при подготовке под сварку и обработку сварных швов без защитных очков запрещается. Смена абразивных кругов должна производится только специально аттестованными людьми.

При выполнении электросварочных работ следует руководствоваться требованиями «Положение о порядке проведения инструктажа по ТБ и производственной санитарии», «Санитарные правила при сварке наплавке и резке металлов», утвержденных Гос. - инспекцией России и др.

Технические требования и нормы.

Методы и средства выполнения проверочных работ осуществляется согласно ОСТ5.9324-89, утвержден и введен в действие с 01.01.1991.

Стандарт распространяется на поверочные работы при изготовлении узлов и секций металлических корпусов судов и плавучих сооружений.

Стандарт устанавливает номенклатуру проверяемых параметров, допуски размеров и форм для основных типов конструкций и средств технологического оснащения, а также методы и средства выполнения поверочных работ в процессе изготовления узлов и секций корпуса.

Контроль сварных соединений включает входной (предварительный) контроль, пооперационный контроль, контроль готовой продукции.

Предварительный контроль включает:

-контроль квалификации сварщиков;

-контроль квалификации дефектоскопистов;

-контроль подготовки инженерно-технических работников сборочно-сварочного производства;

-контроль состояния сборочно-сварочного оборудования;

-контроль состояния сборочно-сварочного инструмента и оснастки;

-контроль основного металла и сварочных материалов, которые должны иметь сертификаты заводов-поставщиков.

Операционный контроль включает:

-контроль качества сборки под сварку;

-контроль технологии и качества выполнения сварных конструкций.

Готовое изделие проверяется в соответствии с техническими условиями и чертежом, а также подвергается предусмотренным испытаниям:

Современные методы контроля качества сварных швов

1. Ультразвуковой контроль (УЗК): Этот метод основан на использовании ультразвуковых волн для обнаружения дефектов в сварных швах. УЗК является широко применяемым методом благодаря своей высокой чувствительности к различным дефектам, таким как трещины, включения и другие неоднородности в структуре материала.
2. Магнитопорошковый контроль (МПК): Этот метод основан на использовании магнитных полей для обнаружения дефектов в материале. При этом на поверхность сварного шва наносится магнитопорошок, который выявляет места нарушения структуры металла.
3. Визуальный контроль (ВК): Одним из наиболее простых, но важных методов контроля является визуальный осмотр сварных швов. Опытные инспекторы могут выявить поверхностные дефекты, такие как трещины или неправильное слияние металла.
4. Радиографический контроль (РК): Этот метод использует рентгеновские лучи или гамма-излучение для создания изображения внутренней структуры сварного соединения. Это позволяет выявлять дефекты, которые не всегда видны невооруженным глазом.

По ответственности и условиям работы сварные соединения корпусов разбиваются на следующие четыре класса, признаки которых указаны ниже:

Первый класс. Наиболее ответственные сварные соединения деталей корпуса - Швы прочного корпуса подводных судов, швы межблочных соединений корпусов надводных судов

Второй класс. Сюда относятся сварные соединения корпусных конструкций надводных судов и кораблей, размеры связей которых определены расчетом прочности в соответствии с действующими нормами запасов прочности. Швы этих соединений должны обеспечивать общую и местную прочность корпуса.

Третий класс. К третьему классу следует относить сварные соединения корпусных конструкций надводных судов и кораблей, в которых величины расчетных напряжений, далеко не достигают норм, установленных для допускаемых напряжений.

Четвёртый класс. К четвертому классу могут быть отнесены сварные соединения корпусных конструкций, не предназначенных для обеспечения общей или местной прочности корпуса. Силовые воздействия в этих конструкциях настолько малы, что ими можно пренебречь. Размеры связей конструкций устанавливаются с учетом износа или по другим конструктивным соображениям. К прочности швов этих соединений требования не предъявляются.

Гамма-аппарат типа ГУП тулий 0.5-3.

Гамма-аппарат для промышленного просвечивания ГУП тулий 0.5-3 предназначен для просвечивания сварных швов, литых деталей и других неразъемных соединений на стапелях судостроительных заводов, в условиях цеха, лаборатории и в труднодоступных местах различных конструкций. Аппарат обеспечивает облучение направленным коническим пучком лучей с углом конуса 30 гр. Аппарат не требует внешних источников питания, работает при температуре от -25 до +40 гр. Цельсия и влажности воздуха до 80%.

Аппарат может быть заряжен источниками тулия-170 или селена-75.

Отклонение величины мощности экспозиционной дозы от номинального значения, указанного в радиационной характеристике аппарата, в момент зарядки аппарата не должно превышать 20% при точности измерений 10%.

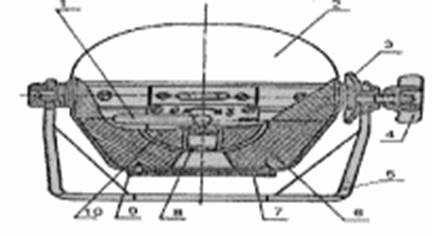

Рисунок 1. Гамма-аппарат для промышленного просвечивания ГУП тулий 0.5-3

Инновационные технологии в контроле качества сварных швов

1. Беспилотные подводные аппараты (БППА): Эти устройства могут проводить инспекцию подводных частей корпуса судна, включая сварные швы, что упрощает процесс контроля и снижает риск для человека.
2. Инфракрасная термография: Используя измерение теплового излучения, этот метод может выявлять потенциальные проблемы, такие как недостаточное слияние металла или наличие трещин.
3. Индукционная тепловая обработка (ИТО): Применение этой технологии после сварки позволяет устранять напряжения в металле, улучшая структуру и долговечность сварного соединения.

Заключение

Контроль качества сварных швов на корабле – это неотъемлемая часть процесса судостроения и обеспечения безопасности морского транспорта. Современные технологии и методы контроля позволяют обнаруживать дефекты на ранних стадиях, предотвращая серьезные проблемы и обеспечивая долгий срок службы судна. Внедрение инноваций в этой области продолжает улучшать эффективность и точность процессов контроля, что в конечном итоге способствует безопасности морского сообщества и экономической стабильности.
