АННОТАЦИЯ

Тепловые насосы представляют собой современные и эффективные технологии для обеспечения отопления и горячего водоснабжения в жилых и коммерческих зданиях, путем использования для теплоснабжения низкопотенциальных возобновляемых энергетических ресурсов и природной теплоты. Они могут значительно уменьшить энергопотребление и выбросы парниковых газов в сравнении с традиционными системами отопления, особенно в холодных климатических условиях. В работе рассматриваются вопросы оценки и анализа эффективности круглогодичного применения тепловых насосов в системах энергообеспечения зданий.



Ключевые слова: тепловой насос, энергообеспечение, вентиляция, отопление, энергоресурсы.



В настоящее время в энергетике, особенно остро стоят две взаимосвязанные проблемы: экономия топливно-энергетических ресурсов и сокращение загрязнения окружающей среды. В условиях истощения запасов органического топлива и стремлении рационально расходовать энергию все большую популярность обретает применение нетрадиционных и возобновляемых источников энергии.

При проектировании и реконструкции современных систем теплоснабжения нужно учитывать возможность использования технологии тепловых насосов.

Источником низкопотенциальной тепловой энергии может быть тепло как естественного, так и искусственного происхождения.

В качестве естественных источников низкопотенциального тепла могут быть использованы: тепло грунта, подземные воды (грунтовые, артезианские, термальные), наружный воздух.

В качестве искусственных источников низкопотенциального тепла могут выступать: удаляемый вентиляционный воздух, сточные воды, промышленные сбросы, тепло технологических процессов, бытовые тепловыделения.

Целью исследования является оценка и анализ эффективности круглогодичного применения тепловых насосов в системах энергообеспечения зданий.

В качестве объекта исследования рассмотрено здание индивидуальной застройки с теплопроизводительность системы отопления QТр = 2 МВт и климатическими параметрами г. Москвы.

При этом следует учитывать, что отопление с помощью тепловых насосов осуществляется с более низкой средней температурой воды в системе отопления, и поэтому для обеспечения работы по обычному температурному графику теплосети 95/70 (95 и 70 °С — соответственно температура «прямой» и «обратной» воды теплосети при расчетной температуре наружного воздуха) необходимо иметь пиковую систему подогрева воды; в летнее время тепловой насос работает как холодильная машина для кондиционирования воздуха.

Расход теплоты на отопление зависит от температуры наружного воздуха и определяется по формуле:

                                                                                      (1)

где QТр-расчётная теплопроизводительность системы, МВт; tп-температура воздуха в помещении, оС (при расчёте температуре принята равной 20оС); tн.в.-температура наружного воздуха, оС. Расчеты выполнены с учетом изменения температуры воздуха за отопительный сезон.

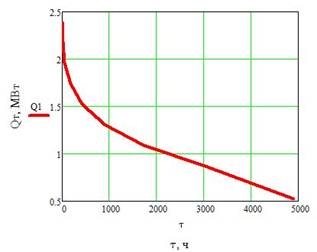

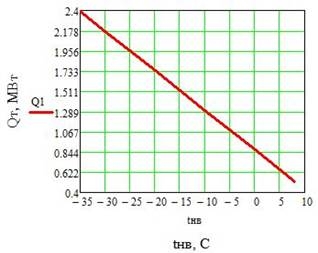

На основании исходных данных построен график изменения теплопроизводительности и годового отпуска теплоты системы отопления представленный на рисунке 1.



График Qt.JPGГрафик QTau.JPG

Рисунок 1. Изменение теплопроизоводительности системы отопления и продолжительности сезонной нагрузки



Эксергетический КПД теплового насоса определяется по формуле

,                                                                                         (2)

где ев - эксергия, полученная высокопотенциальным теплоносителем в конденсаторе: ; eэ      - эксергия электроэнергии, потребляемой электродвигателем: ; eн  - эксергия, отданная низкопотенциальным теплоносителем в испарителе: ; lсж - работа сжатия в компрессоре теплового насоса: lсж= h2 – h

Параметры для расчета эксергетического КПД получены на основании построения термодинамического цикла по диаграмме фреона R134a.

Результаты расчетов ТН в режиме отопления представлены в таблице 1.

Таблица 1

Результаты расчетов для системы отопления

Величина

Температура наружного воздуха tн.в.,оС

-35

-30

-25

-20

-15

-10

-5

0

8

Qт,МВт

2,4

2,2

2

1,7

1,5

1,3

1,1

0,9

0,5

Qтн,МВт

0

0

0

0,182

0,465

0,658

0,866

0,904

0,816

Qо,МВт

-

-

-

1,27

1,1

0,96

0,8

0,7

0,4

ηэтн

-

-

-

0,444

0,511

0,511

0,506

0,55

0,49

Nэ, кВт

-

-

-

203,4

176,8

176,8

171,6

164,2

137,3



Общее количество теплоты, отпускаемой потребителю системой тепло и хладоснабжения за отопительный сезон, а также долю теплоты, приходящейся на тепловой насос и систему пикового подогрева, находят с учётом производительности и продолжительности постоянства температур наружного воздуха

;                                                                        (3)

В режиме летнего кондиционирования воздуха тепловой насос работает как холодильная машина по обычному регенеративному циклу. Холодопроизводительность машины определяется с учётом теплопоступлений в охлаждаемый объект при условии постоянства интенсивности теплопередачи ограждений объекта kогр·Fогр. Тогда холодопроизводительность Q машины при расчётном режиме

  МВт                                                                             (4)

гдеоС – расчётная температура наружного воздуха для условий г. Москвы; оС – температура воздуха в помещении в период летнего кондиционирования

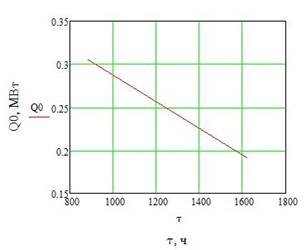

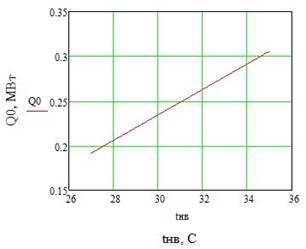

Графики изменения холодопроизводительности машины в зависимости от температуры наружного воздуха и расхода холода за сезон кондиционирования приведены на рисунке 2.



График Qt кондиционирование.JPGГрафик QTau кондиционирование.JPG

Рисунок 2. Изменение холодопроизоводительности системы хладоснабжениия и продолжительности сезонной нагрузки



Расчет теплового насоса в режиме летнего кондиционирования выполняется по аналогии с расчетом теплового насоса в режиме отопления, с соответствующим построением термодинамического цикла при соответствующих параметрах наружного воздуха и хладоагента.

Количество теплоты, отведённой от охлаждаемого объекта за сезон кондиционирования

                                                                                   (5)

Результаты расчетов ТН в режиме кондиционирования представлены в таблице 2.

Таблица 2

Результаты расчетов для системы кондиционирования

Параметр

Температура наружного воздуха tнв,оС

30.0

27.0

26.0

Q0, MBт

0,306

0,191

0,153

Q, МВт

0,4

0,26

-

ηэтн

0,47

0,44

-

Ne, кВт

23,45

14,7

-





Оценивая полученные результат расчета ТН в режиме отопления и кондиционирования, можно заметить достаточно хорошие показатели по эксергетическому КПД.

При теплоснабжении объекта отопления от котельной для летнего кондиционирования воздуха необходима холодильная машина. Условия ее работы определяются температурами источников подвода и отвода теплоты.

Методика и последовательность расчёта холодильной машины аналогична расчёту теплового насоса в режиме кондиционирования.

Для оценки энергетической эффективности применения теплового насоса для тепло- и хладоснабжения был выполнен расчет экономии условного топлива при рассмотрении вариантов тепло- хладоснабжения только с ТН, либо от централизованного источника теплоты и холодильной машины для работы в составе системы кондиционирования:

                                                               (8)

где С=29,3 МДж/кг – теплота сгорания условного топлива; ηкот=0,85 – КПД районной котельной; ηт.с.=0,96 – КПД тепловых сетей; Wт.н. – суммарный годовой расход энергии на привод компрессоров и насосов теплового насоса; Wх.м. – суммарный годовой расход энергии на привод компрессоров и насосов холодильной машины с учётом расхода энергии на циркуляционный насос пиковой котельной за отопительный сезон; Wц=10100 кВт/год; bк=0,35 – удельный расход топлива на производство электроэнергии по конденсационному циклу. С учетом принятых значений экономия условного топлива составила:

Можно говорить о целесообразности круглогодичного использования ТНУ для климатической зоны г. Москвы.
