ОРГАНИЗАЦИЯ АСУ ТП ЭЛЕКТРОТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ

ORGANIZATION OF APCS FOR ELECTRICAL EQUIPMENT

Ilfat Khairutdinov

student, Department of Power supply of industrial enterprises, Kazan State Power Engineering University,

Russia, Kazan

Zumeira Shakurova

Scientific supervisor, Candidate of Pedagogical Sciences, Docent, Kazan State Power Engineering University,

Russia, Kazan

АННОТАЦИЯ

Данная статья содержит ознакомительную информацию про организацию АСУ ТП, а также пример ее реализации на основе ПС-500кВ.

ABSTRACT

This article contains introductory information about the organization of automated process control systems, as well as an example of its implementation based on a 500 kV substation.

Ключевые слова: автоматизированная система, электротехническое оборудование, подстанция.

Keywords: automated system, electrical equipment, substation.

Повышение эффективности управления технологическими процессами электротехнического оборудования (ЭТО) сетевых предприятий, электростанций и распределительных подстанций промышленных предприятий напрямую зависит от правильной организации АСУ ТП электротехнического оборудования. Основным технологическим оборудованием для автоматизированного управления являются:

• коммутационные аппараты (выключатели, разъединители);
• распределительное устройство;
• линии электропередач;
• генераторное оборудование;
• устройство компенсации реактивной мощности (УКРМ);
• оборудование силового и измерительного трансформаторов.

К оборудованию для автоматизации АСУ ТП относятся контроллеры, модули ввода-вывода, панели оператора, различные датчики и измерители, нормализаторы сигналов, источники питания и другие.

Создание АСУ ТП ЭТО включает организацию информационного взаимодействия широкого спектра автоматизированных систем на объектах электроэнергетики:

• автоматизированная информационно-измерительная система коммерческого учёта электроэнергии (АИИС КУЭ);
• комплекс систем технических средств безопасности (КСТСБ);
• контроль качества электроэнергии (ККЭ);
• определение места повреждения (ОМП);
• противоаварийная автоматика (ПА);
• релейная защита и автоматика (РЗА);
• регулирование под нагрузкой (РПН);
• система мониторинга и диагностики оборудования (СМиД);

Архитектура и функциональные возможности ПТК АСУ ТП ЭТО позволяют осуществлять контроль и управления как непосредственно по месту установки оборудования или дистанционно с автоматизированных рабочих мест (АРМ), так и организовывать полностью необслуживаемые технологические объекты, контроль и управление которыми осуществляется удалённо посредством цифровых средств связи.

Функции, выполняемые ПТК АСУ ТП ЭТО можно разделить на две группы: технологические и общесистемные. На рисунке 1 представлены примеры расчетных значений после проведения аналитики на подстанции 500кВ с помощью АСУ ТП.

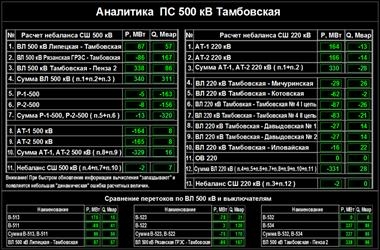

Рисунок 1. Пример визуальной аналитики ПС-500кВ

Программно-технические средства (ПТС) в архитектуре ПТК АСУ ТП ЭТО подразделяются на два уровня: нижний (полевой) и верхний.

К нижнему (полевому) уровню относятся все устройства, которые непосредственно связаны с объектом управления. С их помощью обеспечивается сбор информации и выдача команд управления, необходимые для функционирования системы в целом. К верхнему уровню относятся средства передачи, хранения и представления информации, а также средства локальной вычислительной сети, объединяющей рабочие станции системы; сюда же входят АРМ оперативного и инженерно–технического персонала.

 На рисунке 2 представлен интерфейс для осуществления контроля за подстанционным оборудованием с помощью систему АСУ ТП.

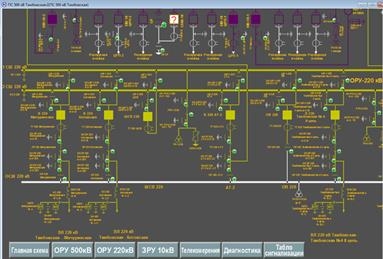

Рисунок 2. Цифровой интерфейс подстанции для АСУ

Таким образом, система АСУ ТП позволяет повысить энергетическую эффективность каждого объекта, в том числе и подстанционного оборудования. Для правильной работы автоматизированной системы нужен обученный персонал и правильный монтаж самой системы, что позволит отслеживать режимы работы подстанционного оборудования, аварийные ситуации, которые могут возникнуть и возможность их предотвращения.

Список литературы:

1. Клюев, А. С. Проектирование систем автоматизации технологических процессов / А.С. Клюев, Б.В. Глазов, А.Х. Дубровский. - М.: Энергия, 2015. - 512 c.
2. Воронов, А. А. Основы теории автоматического управления. Часть 2 / А.А. Воронов. - М.: Энергия, 2014. - 372 c.
3. Старостин, А. Н. Импульсная техника / А.Н. Старостин. - М.: Высшая школа, 2017. - 332 c.
