ИССЛЕДОВАНИЕ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ В ПОЖАРНО-ТЕХНИЧЕСКОЙ ЭКСПЕРТИЗЕ

RESEARCH OF METAL STRUCTURES IN FIRE-TECHNICAL EXPERTISE

Lyubov Seitaridi

listener, Institute of Life Safety, St. Petersburg University of the Ministry of Emergency Situations of Russia,

Russia, St. Petersburg

АННОТАЦИЯ

Основной целью данной статьи является анализ методики исследования металлических конструкций после пожара с помощью деффектоскопа «Вектор».

ABSTRACT

The main purpose of this article is to analyze the methodology for the study of metal structures after a fire using the «Vector» defectoscope.

Ключевые слова: пожарно-техническая экспертиза, методика, исследования, металлическая конструкция.

Keywords: fire-technical expertise, methodology, research, metal construction.

Сотрудники судебно-экспертных учреждений и экспертных подразделений федеральной противопожарной службы (далее - ФПС) МЧС России должны иметь квалификационные навыки для выполнения пожарно-технических экспертиз.

Одной из основных экспертных специализаций является металлографическое исследование металлических объектов [1].

В статье провели исследование окалины металлического объекта после пожара. Исследование окалины проводится с использованием специального преобразователя. Для исследования использовались металлические остатки кузова автомобиля после пожара.

В таблице 1 представлены результаты измерений амплитуды и фазы вихретокового сигнала, при исследовании окалины дефектоскопом «Вектор».

Таблица 1.

Зависимость амплитуды и фазы вихретокового сигнала от температуры и длительности нагрева металлических уголков при исследовании окалины дефектоскопом «Вектор»

Амплитуда сигнала вихретокового дефектоскопа «Вектор» монотонно уменьшается с ростом температуры и длительности нагрева, что показано на рисунке 1. Фаза сигнала, в соответствии с рисунком 1, увеличивается при нагревании до температуры 1000 ^°С., после чего резко уменьшается. Чем меньше значение амплитуды сигнала, тем толще слой образовавшейся окалины и больше термическое воздействие на конструкцию (изделие).

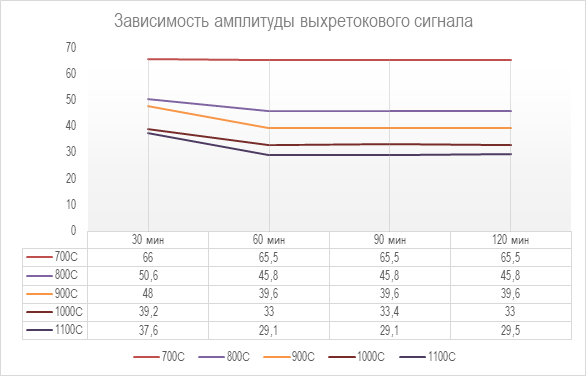

Рисунок 1. Изменение амплитуды сигнала нагрева металлических образцов в изотермических условиях

При исследовании окалины, образовавшейся на металлических конструкциях и предметах, прибором «Вектор», наибольшей степени термического поражения будет соответствовать наименьшее значение амплитуды вихретокового сигнала.

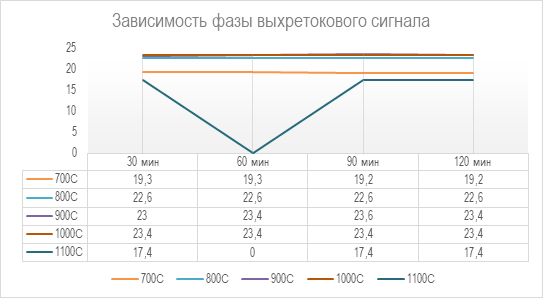

Рисунок 2. Изменение фазы сигнала при нагреве металлических образцов в изотермических условиях

При исследовании окалины, образовавшейся на металлических конструкциях и предметах, прибором «Вектор», наибольшей степени термического поражения будет соответствовать наименьшее значение амплитуды вихретокового сигнала.

Как видим по рисунку 2 наибольшая степень термического поражения настала на 90 минуте после пожара.

При исследовании металлических конструкций и изделий, основное внимание уделяется последствиям термического воздействия на металлы, сплавы и конструкции в ходе пожара, выражающееся в определенных изменениях в их составе, свойствах и форме. Некоторые изменения необратимы и их фиксация после пожара (визуальная или с помощью инструментальных методов) может дать важную для эксперта информацию, облегчающую поиски очага.

Как видим из проведенных исследований изменения фазы сигнала при нагреве металлических образцов происходят в незначительных выражениях.

Список литературы:

1. Квалификационные требования к сотрудникам Федеральной противопожарной службы МЧС России по специальности «Судебная пожарно-техническая экспертиза» - М.: ВНИИПО, 2012. - 72 с.
2. Чешко И.Д. Технические основы расследования пожаров: Метод. пособ. / СПб.: 2001. - 254 с.
3. Чешко И.Д., Юн Н.В., Плотников В.Г. Осмотр места пожара: Метод. пособ. - М.: ВНИИПО, 2004. - 503 с.
