ИССЛЕДОВАНИЕ МАТРИЦЫ МАГНИТОДИОДОВ

INVESTIGATION OF THE MAGNETODIODE MATRIX

Nazar Pchelintsev

student, Department of Hardware and software complexes, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

Состав структурных схем выбирается исходя из того, что в последнее время всё шире начинают применяться средства контрольно-измерительной техники.

ABSTRACT

The composition of the structural schemes is chosen based on the fact that recently the means of control and measuring equipment have been increasingly used.

Ключевые слова: матрица, волновод, узел.

Keywords: matrix, waveguide, node.

Принцип действия матрицы магнитодиодов заключается в следующем. Подвергающийся контролю объект (например, кабельная линия связи, ферромагнитные материалы и изделия) создаёт неоднородное магнитное поле [1]. Под действием магнитного поля происходит изменение концентрации носителей заряда в базе каждого магнитодиода матрицы, что приводит к появлению на поверхности матрицы электропотенциального рельефа, определяемого напряжённостью магнитного поля. Для получения максимальной чувствительности применяется принцип накопления. В этом случае ток, поступающий от каждого магнитоприёмника, пропорционален полному магнитному потоку, действующему на магнитодиод за полный период между коммутациями. Каждый конденсатор, шунтирующий магнитодиод, в момент коммутации заряжается максимально, а между коммутациями начинает разряжаться до напряжения, зависящего от напряжённости магнитного поля, действующего на магнитодиод, и, следовательно, от сопротивления магнитодиода [2]. Матрица магнитодиодов представлена на рисунке 1.

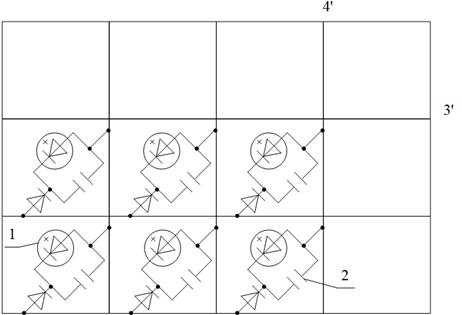

Рисунок 1. Матрица магнитодиодов

Работой матрицы магнитодиодов управляет решающее устройство, которое последовательно подключает магнитодиоды, через соответствующие каждому из них усилители, к электрооптическому волноводу с электродами, Тем самым, в результате электрооптического эффекта, изменяется кривизна фазового фронта светового потока, проходящего через этот волновод.

Анализ технических характеристик магниточувствительных конструктивных элементов, выпускаемых современной промышленностью, позволяет сделать вывод о целесообразности использования матриц магнитодиодов в качестве магниточувствительного узла в структурной схеме фотонного голографического обнаружителя мест прокладки подземных линий связи.
