КОМПЬЮТЕРНОЕ МОДЕЛИРОВАНИЕ ЭНЕРГО-СИЛОВЫХ И ТОКСИЧЕСКИХ ПАРАМЕТРОВ ДВС
COMPUTER MODELING OF ENERGY-POWER AND TOXIC ICE PARAMETERS
Ilya Milev
student, Department of Master’s Degree, Don State Technical University,
Russia, Rostov-on-Don
АННОТАЦИЯ
В данной работе проводится компьютерное моделирование параметров ДВС.
ABSTRACT
In this work, computer modeling of the ICE parameters is carried out.
Ключевые слова: компьютерное моделирование.
Keywords: computer modelling.
В качестве иллюстрации возможностей расчета ключевых параметров ДВС в системе «ENGINE» приведем формы для ввода исходных данных, а также результаты вычислений в первичном и систематизированном видах. Эта информация приведена на рис. 1.

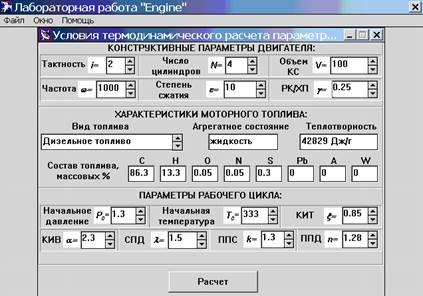

Рисунок 1. Форма c условиями вычислительного эксперимента в системе «ENGINE»
Об имитационных возможностях системы «ENGINE» позволяют судить результаты компьютерного эксперимента, собранные в табл. 1. В ней выделены жирным шрифтом две колонки: в левой приводятся результаты моделирования физико-химических параметров рабочего тела ДВС в рамках модели однородного заряда, а в правой – рассчитанные согласно трехзонной модели.
В табл. 1. приведены результаты расчетов в системе «ENGINE» одного режима двигателя ВАЗ 2108: скорость вращения коленвала составляет 1000 мин-1, коэффициент избытка воздуха a = 1.
Параметры рабочего процесса при w = 1000 мин-1: тактность двигателя – 4; число цилиндров – 4; рабочий объем камеры сгорания, см3 – 400; степень сжатия – 10; отношение радиуса кривошипа к длине шатуна – 0.25; давление в начале такта сжатия, атм – 1.0; температура в начале такта сжатия, К – 300; диаметр цилиндра, см – 8; ход поршня, см – 8
Таблица 1.
Результаты расчетов в системе «ENGINE»
|
Коэффициент избытка воздуха a, доля объема e |
1 0.8 |
0.7, 0.2 |
1.3, 0.2 |
Среднее значение |
|
Среднеиндикаторное давление, атм |
5.93 |
5.91 |
1.34 |
5.47 |
|
Индикаторная мощность, кВт |
16 |
15.9 |
3.6 |
14.8 |
|
Угол поворота коленвала при максимальном давлении в КС, град. ПКВ после ВМТ |
19 |
10 |
5 |
16.7 |
|
Максимальное давление, атм |
59 |
73 |
29 |
57.4 |
|
Угол поворота коленвала при максимальной скорости нарастания давления в КС, град. ПКВ после ВМТ |
16 |
9 |
-13 |
12.4 |
|
Макс. скорость нарастания давления в КС, атм/град. ПКВ |
6.95 |
9.44 |
0.67 |
6.57 |
|
Угол поворота коленвала при максимальной средней температуре заряда, град. ПКВ после ВМТ |
25 |
10 |
23 |
23.3 |
|
Максимальная средняя температура рабочего тела, К |
2240 |
2193 |
925 |
2103 |
|
Угол поворота коленвала при максимальной скорости нарастания температуры заряда, град. ПКВ после ВМТ |
16 |
7 |
-10 |
12.5 |
|
Максимальная скорость нарастания температуры заряда, К/град. ПКВ |
290 |
299 |
9 |
263 |
|
Доля теплоты цикла, выделившаяся до ВМТ |
0.054 |
0.028 |
0.23 |
0.094 |
|
Доля теплоты цикла, выделившаяся до момента, когда давление в КС максимально |
0.88 |
0.98 |
0.33 |
0.84 |
|
Доля теплоты цикла, выделившаяся до момента, температура заряда максимальна |
0.99 |
0.99 |
0.80 |
0.97 |
Важно отметить, что приведенные в таблице 1. данные согласуются с известными теоретическими положениями и экспериментальными фактами.
Список литературы:
- Автомобильные и тракторные двигатели.: В 2 ч. Конструкция и расчет двигателей / под ред. И. М. Ленина. Учебник для вузов. 2-е изд., доп. и перераб. М.: Высш. шк., 2006.
