РАЗРАБОТКА СИСТЕМ АВТОМАТИЧЕСКОЙ УСТАНОВКИ ВОДЯНОГО ПОЖАРОТУШЕНИЯ ООО «АЛМАС» Г. ЯКУТСК

Кириллин Дмитрий Владимирович

слушатель института заочного и дистанционного обучения, Санкт-Петербургский университет Государственной противопожарной службы МЧС России,

РФ, г. Санкт-Петербург

DEVELOPMENT OF SYSTEMS OF AUTOMATIC INSTALLATION OF WATER FIRE EXTINGUISHING LLC "ALMAS" YAKUTSK



Dmitry Kirillin

student of the Institute of Correspondence and Distance Learning, Saint Petersburg University of the Ministry of Emergency Situations of Russia,

Russia, Saint Petersburg



АННОТАЦИЯ

Статья посвящена разработке системы автоматического пожаротушения на лесопромышленный комплекс ООО «Алмас». Подобрано оборудование для защиты одного из производственных цехов ООО «Алмас».

ABSTRACT

The article is devoted to the development of an automatic fire extinguishing system for the timber industry complex of Almas LLC. Equipment has been selected to protect one of the production workshops of Almas LLC.



Ключевые слова: автоматическая система пожаротушения, пожарная безопасность, производственный процесс, узлы управления.

Keywords: automatic fire extinguishing system, fire safety, production process, control units.



Объектом исследования выбран производственный цех лесопромышленного комплекса ООО «Алмас», расположенного по адресу: Республика Саха (Якутия), г. Якутск, ул. 50 лет Советской Армии, 86/4А. (рис. 1).

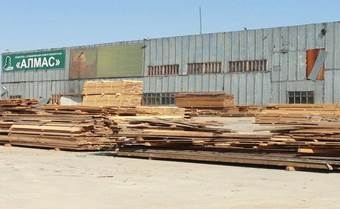

Рисунок 1. Производственный цех ООО «Алмас»



Согласно Приложению В [2], помещения ООО «Алмас» относятся к 1-й группе помещений по степени пожарной опасности.

Внедрим в производственный цех автоматическую систему пожаротушения согласно таблице 3 [3].

При выборе вариантов средств и методов пожаротушения автоматической противопожарной защиты ООО «Алмас» были учтены следующие основные факторы [1]:

  • функциональное назначение защищаемых помещений;
  • максимально возможное количество посетителей;
  • распространение пожара по помещениям;
  • основной вид строительных конструкций;
  • источники противопожарного и водоснабжения;
  • источники энергоснабжения
  • режим температуры в помещениях.

В качестве огнетушащего вещества на основной площади помещений в ООО «Алмас» примем воду. Узлы управления расположим в помещении насосной, расположенной на в южной части ООО «Алмас».

Для организации и управления системой водяного пожаротушения в ООО «Алмас» предусмотрим следующее оборудование:

  • узел управления УУ-С100/1,6Э12-ВФ;
  • ороситель спринклерный водяной СВВ-12 (CBO0-PBо(д)0,47-R1/2) розеткой вверх;
  • насосы консольные К 200-150-350;
  • жокей насос 3 CR 10-16 (рис. 2);
  • пожарные шкафы с кранами Ду 50, комплектуемые пожарными рукавами 20 м.



Рисунок 2. Выбранный жокей насос



Перед гидравлическим расчетом проведем сравнение выбранного и имеющегося оборудования.

Проведем сравнение внедряемого оборудования с имеющимся и сведем в таблицу 1.

Таблица 1.

Сравнительная характеристика спринклерных оросителей

Характеристика

Марка оросителя

ороситель СВН-К160

ороситель СВВ-12

Диапазон рабочего давления, МПа

0,05-1,0

0,05-1,0

Защищаемая площадь, м2

24

30

Масса, не более, кг

0,07

0,09

Номинальная температура срабатывания

спринклерного оросителя, оС

57-182

62-175

Номинальное время срабатывания

спринклерного оросителя, с

300-600

300-600

Предельно допустимая рабочая температура спринклерного

оросителя, °С

38-140

38-140



Гидравлический расчет автоматической системы водяного пожаротушения производится на самый удаленный и высоко расположенный (диктующий) ороситель.

Исходные данные для расчетов:

  • нормативная интенсивность орошения – 0,08 л/(с·м2);
  • минимальная (расчетная) площадь системы – 60 м2;
  • геометрическая высота установки оросителей 3,7 м, в подвальном этаже, на отметке 0,000 м;
  • геометрическая высота установки оросителей 8,7 м, в цокольном этаже на отметке + 4,500 м;
  • продолжительность работы установки 30 минут.

В связи с разработками вычислительных программ для гидравлического расчета системы пожаротушения воспользуемся специализированной программой «ГидРаВПТ» (рис. 3).

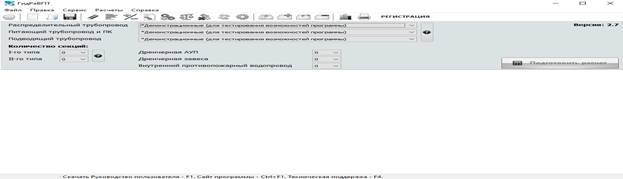

Рисунок 3. Специализированный программный продукт – начальная страница



Программный продукт проводит расчеты в соответствии с «Методикой расчета параметров автоматической системы тушения пожара при поверхностном пожаротушении водой и пеной низкой кратности», изложенной в приложении В [2].

На рисунке 4 показан ход проведения расчета.

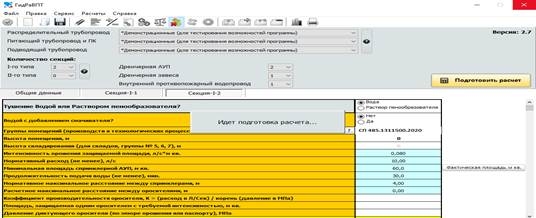

Рисунок 4. Ход проведения расчета



Результат расчета:

а) спринклерная система, секция-1 (отметка + 0,000 м):

  • расход Q = 17,566 л/с;
  • давление P = 0,288 МПа;

б) спринклерная система, секция-2 (отметка + 4,300 м):

  • расход Q = 16,744 л/с;
  • давление P = 0,252 МПа;

в) пожарные краны, секция-3 (отметка + 8,500 м):

  • расход Q = 5,567 л/с;
  • давление P = 0,261 МПа.

Распределим выбранные оросители по площади защищаемого помещения (рис. 5).

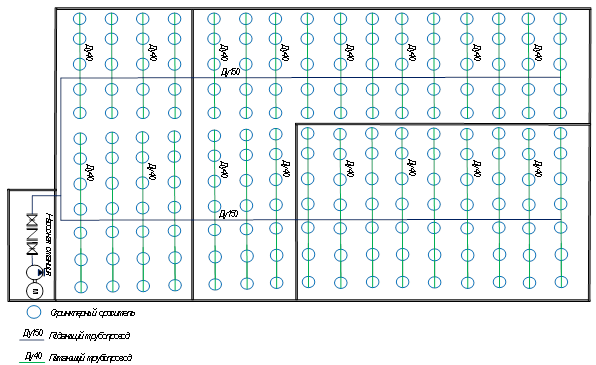

Рисунок 5. Расположение спринклерных оросителей



В результате внедрения систем противопожарной защиты в ООО «Алмас» получили схему из:

  • 145 спринклерных оросителей СВВ-12.

Результатом внедрения считаю повышение уровня защиты технологического процесса в ООО «Алмас». Так же повысится уровень системы предупреждения пожаров. Что является важнейшим элементом в системе обеспечения безопасности работников.



Список литературы:

  1. Федеральный Закон Российской Федерации от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
  2. СП 485.1311500.2020. «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования».
  3. СП 486.1311500.2020. «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Требования пожарной безопасности».
