АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО ОПЕРАТОРА СИСТЕМЫ УПРАВЛЕНИЯ ПРОЦЕССОМ ПРОИЗВОДСТВА ВАФЕЛЬ

AUTOMATED WORKPLACE OF THE OPERATOR OF THE WAFFLE PRODUCTION CONTROL SYSTEM

Vladislav Merkulov

graduate student, Department of Information Processes and Management, Tambov State Technical University,

Russia, Tambov

Maxim Patsev

graduate student, Department of Information Processes and Management, Tambov State Technical University,

Russia, Tambov

Alexander Shitikov

graduate student, Department of Information Processes and Management, Tambov State Technical University,

Russia, Tambov

Alina Mikhailova

graduate student, Department of Information Processes and Management, Tambov State Technical University,

Russia, Tambov

АННОТАЦИЯ

В статье рассматривается вопрос построения автоматизированного рабочего места оператора автоматизированной системы управления технологическим процессом производства вафель на базе SCADA КРУГ-2000.

ABSTRACT

The article deals with the issue of building an automated workplace for the operator of an automated process control system for the production of wafers based on SCADA KRUG-2000.

Ключевые слова: производство вафель, АСУ ТП, SCADA, автоматизированное рабочее место.

Keywords: waffle production, automated process control system, SCADA, automated workplace.

Эффективное решение задачи управления процессом производства кондитерских изделий возможно только при использовании современных средств управления и принципов построения автоматизированных систем.

В настоящее время значительно возросли эксплуатационные характеристики оборудования автоматизации и управления. Благодаря этому увеличивается доля многоуровневых систем управления (СУ).

СУ процессом производства вафель строится как двухуровневая автоматизированная система управления технологическим процессом (АСУ ТП).

Нижний уровень СУ образуют датчики и исполнительные механизмы, программируемые логические контроллеры (ПЛК). ПЛК выполняют сбор информации от датчиков и ее предварительную обработку; реализацию алгоритмов управления и формирование управляющих сигналов на исполнительные механизмы объекта управления; прием и передачу информации из промышленной сети.

Верхний уровень системы управления представлен в виде станции оператора с реализованным на ней автоматизированным рабочим местом (АРМ) на базе персонального компьютера и SCADA КРУГ-2000 [1].

АРМ оператора в АСУ ТП реализует:

- сбор текущей информации с нижнего уровня системы управления;

- обработку измерительной информации;

- ведение архивов измерительной информации;

- отображение текущей и архивной информации на дисплее;

- аварийную и предаварийную сигнализацию нарушения технологических параметров;

-ручной ввод команд для нижнего уровня системы управления;

- регистрация действий оператора;

- разграничение прав пользователей в АРМ.

Использование АРМ оператора позволяет существенно повысить эффективность технологического процесса.

АРМ оператора работает под управлением операционной системы семейства Windows фирмы Microsoft. Для решения коммуникационных проблем (например, при взаимодействии SCADA-системы и контроллеров) фирмой Microsoft была предложена технология ОРС, ставшая в настоящее время промышленным стандартом.

OPC (OLE for Process Control) – это стандарт взаимодействия между программными компонентами системы сбора данных и управления (SCADA), основанный на объектной модели COM/DCOM [2]. Технология ОРС предназначена для обеспечения:

- универсального механизма обмена данными между интеллектуальными датчиками и исполнительными механизмами, контроллерами, устройствами связи с объектом и системами представления технологической информации;

- оперативного диспетчерского управления;

- архивации данных системами управления базами данных.

SCADA-система «КРУГ-2000» поддерживает технологию ОРС.

АРМ АСУ ТП производства включает несколько связанных мнемосхем (видеокадров), переход на которые осуществляется при нажатии на кнопки с именем соответствующей мнемосхемы.

АРМ оператора представлен следующими видеокадрами:

- Технологический процесс 1 (приготовление начинки) (рисунок 1).

- Технологический процесс 2 (нанесение начинки на вафельный лист) (рисунок 2).

На видеокадрах представлены аппараты, емкости, датчики и исполнительные механизмы, задействованные в процессе производства вафель.

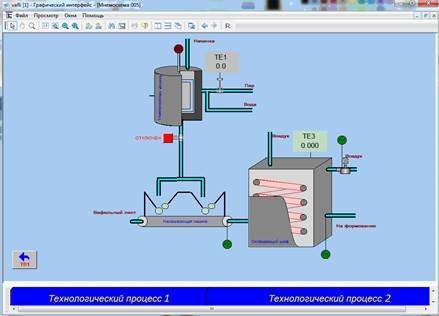

Рисунок 1. Видеокадр «Технологический процесс 1»

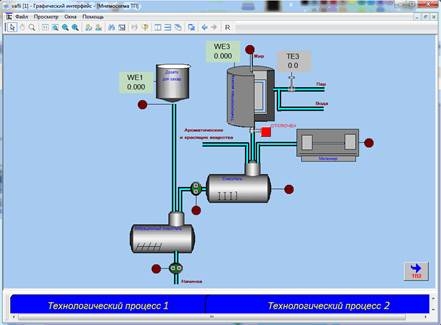

Рисунок 2. Видеокадр «Технологический процесс 2»
