РАСЧЁТ РЕАЛЬНОГО ТЕМПЕРАТУРНОГО РЕЖИМА ПОЖАРА В ПОМЕЩЕНИИ

CALCULATION OF THE REAL TEMPERATURE REGIME OF A FIRE IN A ROOM

Semyon Nazarov

student, Institute of Correspondence and Distance Learning, St. Petersburg University of the State Fire Service of the Ministry of Emergency Situations of Russia,

Russia, St. Petersburg

АННОТАЦИЯ

В статье проведен расчёт реального температурного режима пожара в одном из общественных помещений г. Великие Луки Псковской области.

ABSTRACT

The article calculates the real temperature regime of a fire in one of the public premises of Velikiye Luki, Pskov region.

Ключевые слова: температурный режим, пожар, проемы, конструктивные параметры.

Keywords: temperature conditions, fire, openings, design parameters.

Разработаем исходные данные для детского сада №26 «Колобок», МБДОУ. Адрес: пер. Богдановский, д. 10, г. Великие Луки, Псковская обл., 182113 (табл. 1). Для расчета принимаем помещение музыкального зала, расположенного на 1-ом этаже. Для расчета потребуются геометрические размеры выбранного помещения, размеры окон и дверей.

Таблица 1.

Исходные данные для расчета

Разработаем сценарий условного пожара. Пожар произошел в середине помещения, размерами 15х9х3 м (рис. 1). В помещении имеется 3 оконных проема. Размеры дверных проемов 2,3х1,2 м.

Для выявления наиболее пожароопасной ситуации в расчете рассмотрен один сценарий возникновения пожара. При выборе сценариев учитывалось количество пожарной нагрузки, ее свойства и вид пожарной нагрузки.

Для выявления наиболее пожароопасной ситуации в расчете рассмотрен один сценарий возникновения пожара. При выборе сценариев учитывалось количество пожарной нагрузки, ее свойства и вид пожарной нагрузки.

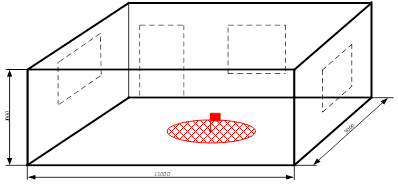

Рисунок 1. Условный сценарий пожара

Все эти факторы в целом дадут нам конкретную зависимость температурного режима от времени T_f ^r(t).

Найдём площадь горизонтальных проемов A₁ помещения [1]:

А₁= 4 ^. (а_i ^. b_i) = 4 · (2,0 · 1,2) = 9,6 м²

Где а_i – длина i-го горизонтального проема;

b_i – ширина i-го горизонтального проема, м.

Найдём площадь вертикальных проемов A₂ (окон, дверей, проемов) помещения:

А₂ = 2·(1,5·1,5) + 2·(1,3·1,5) + (2,3·1,2) + (2,0·1,2) = 13,01 м²

Где h_i – высота i-го вертикального проема;

b_i– ширина i-го вертикального проема, м.

Определим площадь поверхности ограждений помещения A₃, м²:

A₃ = 2·(B·L+ B·H+L·H) = 2·(9·15 + 9·3 + 15·3) = 382,3 м²

Где B, L, H – ширина, длина и высота помещения, м.

Найдём среднюю высоту вертикальных проемов H₀, м [2]:

H₀=1,64 м

Найдём средневзвешенное расстояние от плоскости горизонтальных проёмов до середины высоты вертикальных проёмов H₁, м:

H₁ = 0,2 + 0,5·H₀ = 0,2 + 0,5·1,55 = 0,975 м

где 0,2 м – расстояние от плоскости горизонтальных проёмов до верха вертикальных проёмов.

Вычислим значение коэффициента проёмности K₂ по формуле: К₂ = 0,63

Вычислим приведённую пожарную нагрузку по формуле:

q^пр =f₁·q= 0,86·837 = 720 МДж/м²

Определим значение коэффициента режима пожара y по формуле:

k=1,37 – 0,175 = 1,195

Определим значение времени наступления максимальной температуры среды при пожаре в помещении t_m (ч) по формуле:

t_m= 1,11 ч = 67 мин

Определим значение скорости снижения температуры среды в помещении при реальном пожаре во время фазы его затухания V_с по формуле:

V_c = 9,05 С/мин = 543 С/ч

По полученным значениям параметров y, t_m, V_c определяем искомый температурный режим пожара в помещении в различные моменты времени развития пожара (0,5; 0,75; 1,0; t_m = 1,11; 1,5; 2,0; 2,5, 3,0 ч) по формуле:

Т = 20 + 345·lg (8t + 1) – стандартный температурный режим пожара в помещении;

t – время развития пожара, мин.

Заносим данные в таблицу 2 и на график (рис. 2).

Таблица 2.

Зависимость температуры от времени развития реального пожара

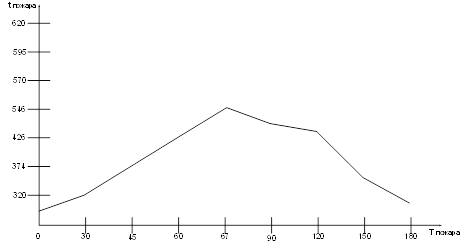

Рисунок 2. Температурный режим реального пожара в помещении музыкального зала

Таким образом максимальная температура пожара в помещении музыкального зала наступит на 67 минуте его развития.

Список литературы:

1. Моделирование пожаров и взрывов. Монография / под общ.ред. Н. Н. Брушлинского, А. Я. Корольченко. М.: Пожнаука, 2015. – 482 с.
2. Молчадский И.С. Пожар в помещении. – М.: ВНИИПО, 2015. – 456 с.
