ПРОЕКТИРОВАНИЕ АВАРИЙНОГО ОСВЕЩЕНИЯ НА АО «ФНЦП «ПО СТАРТ ИМ. М.В. ПРОЦЕНКО» Г. ЗАРЕЧНЫЙ ПЕНЗЕНСКОЙ ОБЛАСТИ

ESIGN OF EMERGENCY LIGHTING AT JSC "FNTSP "ON START NAMED AFTER M.V. PROTSENKO" ZARECHNY PENZA REGION

Valentina Nacharova

student of the Institute of Correspondence and Distance Learning, Saint Petersburg University of the Ministry of Emergency Situations of Russia,

Russia, St. Petersburg

АННОТАЦИЯ

Данная статья посвящена анализу и разработке проектирования аварийного освещения одного из промышленного объекта Пензенской области.

ABSTRACT

This article is devoted to the analysis and development of the design of emergency lighting of one of the industrial facilities of the Penza region.

Ключевые слова: безопасность, освещение, промышленный объект, проектирование, эвакуация.

Keywords: security, lighting, industrial facility, design, evacuation.

АО «ФНЦП «ПО Старт им. М.В. Проценко» является современным предприятием, обладающим уникальными технологическими возможностями, разрабатывает и выпускает конкурентоспособную наукоемкую высокотехнологичную продукцию, используемую как в сфере обеспечения национальной безопасности страны, так и для нужд атомной энергетики, предприятий топливно-энергетического комплекса, железнодорожного транспорта и прочих промышленных объектов.

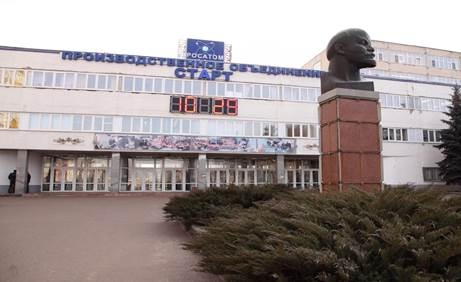

Рисунок 1. АО «ФНЦП «ПО Старт им. М.В. Проценко»

Количество работающих по состоянию на 2021 г. около 1,5 тысяч.

АО «ФНЦП «ПО Старт им. М.В. Проценко» застроен корпусами I, II и III степенями огнестойкости, в основном зданиями каркасного типа с навесными панелями. Этажность производственных корпусов 1-2, административно-бытовых до 7 этажей. Плотность застройки составляет 59%.

Наиболее крупными и пожароопасными корпусами является основной производственный корпус (далее - ОПК). Согласно п. 4.3.1 СП 1.13130.2020 [3] в здании ОПК следует предусматривать аварийное освещение. Аварийное освещение подразделяется на эвакуационное и резервное.

Данный вид аварийного освещения чаще всего не используется в качестве эвакуационного освещения. В случае проектирования так, чтобы быть использованным для целей эвакуационного освещения, оно должно удовлетворять требованиям [1].

Что касается эвакуационного освещения, то оно подразделяется на:

• освещение путей эвакуации;
• эвакуационное освещение зон повышенной опасности;
• эвакуационное освещение больших площадей (антипаническое).

В здании ОПК будут размещены аварийные светильники непостоянного действия ЛБО46 «Спутник» (рис. 2). Это светильники, в которых лампы аварийного освещения работают только при нарушении систем питания рабочего освещения.

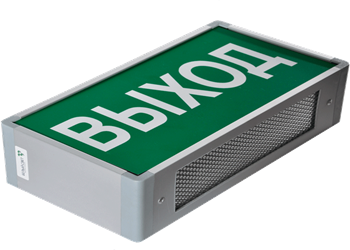

Рисунок 2. ЛБО46 «Спутник»

Источником света являются две линейные люминесцентные лампы, что соответствует требованиям п. 7.18 СП 118.13330.2012 [4]. При использовании люминесцентных ламп в помещении должна быть минимальная температура не менее 5 °С и соблюдаться условие - питание ламп во всех режимах обеспечивается напряжением не ниже 90% номинального.

Найдем необходимое расстояние между светильниками (L) и расстояние от крайних светильников до стены (l), а исходя из этих данных и плана здания ДМЦ, определим их количество, необходимое для проектирования аварийного освещения. У светильника ЛБО43 «Спутник» кривая сила света косинусная (Д), следовательно, отношение оптимального расстояния между светильниками к расчетной высоте составляет y=L/H_p=1,6.

Находим расчетную высоту:

Н_p=H-h_c-h_p, (1)

где H – высота помещения, м;

h_c – расстояние от светильника до перекрытия – свес (толщина светильника), м;

h_p – высота расчетной поверхности над полом, м.

Н_p=H-h_c-h_p = 3-0,083-0=2,917 м.

Так как y=1,6, а Н_p=2,917 м, то можно найти расстояние между светильниками:

L=1,6 ^. 2,917=4,6 м.

А расстояние от крайних светильников до стены (l) равно половине L, следовательно, l = 0,5 ^. 4,6=2,3 м.

В результате получаем, что расстояние между светильниками должно быть 4,6 м, а расстояние от крайних светильников до стены – 2,3 м. Поэтому, исходя из плана здания ОПК, в здании требуется разместить 25 светильников.

Аварийное освещение позволит увеличить уровень пожарной безопасности выбранного объекта.

Список литературы:

1. Федеральный Закон Российской Федерации от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
2. СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы».
3. СП 118.13330.2012. «Общественные здания и сооружения».
4. Техническая документация на АО «ФНЦП «ПО Старт им. М.В. Проценко».
