ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ СООРУЖЕНИЙ ГРАЖДАНСКОЙ ОБОРОНЫ

SPACE-PLANNING AND DESIGN SOLUTIONS OF CIVIL DEFENSE STRUCTURES

Mikhail Kurnosov

student of the Institute of Correspondence and Distance Learning Saint Petersburg University of the Ministry of Emergency Situations of Russia

Russia, St. Petersburg

АННОТАЦИЯ

В статье рассмотрены особенности объемно-планировочных и конструктивных решений при проектировании и эксплуатации сооружений гражданской обороны.

ABSTRACT

The article discusses the features of space-planning and design solutions in the design and operation of civil defense structures.

Ключевые слова: планировочные решения, пожарная безопасность, защитные сооружения, гражданская оборона.

Keywords: planning solutions, fire safety, protective structures, civil defense.

Сооружения гражданской обороны (далее – СГО) – это технические устройства (помещения), предназначенные для защиты людей от воздействия различных поражающих факторов.

СГО подразделяются на убежища и укрытия. Раскроем классификацию сооружений гражданской обороны [3].

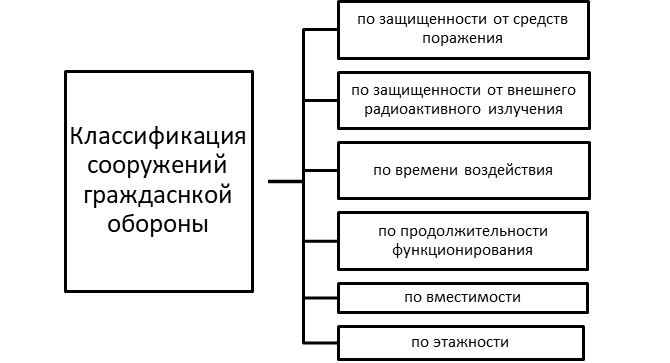

Рисунок 1. Классификация сооружений гражданской обороны

Несущая способность строительных конструкций при действии избыточного давления, а также при воздействии обычных средств поражения определяется в соответствии с требованиями [1,2].

При проектировании и при определении объемно-планировочных решений СГО принимаются наиболее экономичные решения. Все помещения выбираются и проектируются исходя из их функционального назначения и принимаются максимально минимальными. Тем самым обеспечив максимальную эффективность по их использовании.

Вновь проектируемые сооружения должны обеспечивать защиту от воздействия избыточного давления во фронте воздушной ударной волны, равного 100 кПа (1 кгс/см).

В СГО следует предусматривать основные и вспомогательные помещения. К основным относятся помещения для укрываемых, пункты управления и санитарный пост (пункт).

К вспомогательным относятся фильтровентиляционные помещения (ФВП), санитарные узлы, защищенные дизельные электростанции, электрощитовая, помещение для хранения продовольствия, станция перекачки, баллонная, тамбур-шлюз, тамбуры, а также такие вспомогательные сооружения, как лестничные спуски (шахты с оголовками), тоннели, предтамбуры, воздухозаборные и выхлопные каналы, расширительные камеры.

Согласно [2] площадь пола помещений СГО на одного человека определяется исходя из следующих показателей:

- одноярусное расположение – не менее 0,6 м²;

- двухярусное расположение – не менее 0,5 м²;

- одноярусное расположение – не менее 0,4 м².

Для СГО внутренний объем помещений составляет не менее 1,5 м² на одного человека. Объем всех помещений учитывается при определении объема на одного человека. В расчет не берутся помещения тепло и электростанций, тамбур-шлюзов и иных подобных помещений.

Число мест для лежания должно быть равно [3]:

- 15% вместимости сооружения - при одноярусном расположении нар;

- 20% вместимости сооружения - при двухъярусном расположении нар;

- 30% вместимости сооружения - при трехъярусном расположении нар.

Значения ширины проходов и коридоров должны принимать по таблице 1.

Таблица 1.

Допустимая ширина проходов и коридоров в защитных сооружениях

Высоту помещений СГО, например для противорадиационных укрытий во вновь проектируемых зданиях следует принимать в зависимости от функционального назначения помещений в мирное время, но не менее 1,9 м от отметки пола до низа выступающих конструкций перекрытий (покрытий).

Для сооружений гражданской обороны, оборудуемых в существующих зданиях и сооружениях, следует принимать [2]:

- трехъярусное расположение нар при высоте помещений 2,9 м и более;

- двухъярусное расположение нар при высоте помещений от 2,15 до 2,9 м.

Таким образом, защитные СГО имеют определенные требования при обеспечении пожарной безопасности как при проектировании, так и при эксплуатации.

Список литературы:

1. Федеральный закон РФ от 22.07.2008 N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (последняя редакция).
2. СП 88.13330.2014 «Защитные сооружения гражданской обороны».
3. Постановление Правительства РФ от 29 ноября 1999 г. N 1309 «О порядке создания убежищ и иных объектов гражданской обороны».
