ПРИМЕНЕНИЕ СИСТЕМ ПОЖАРОТУШЕНИЯ ТОНКОРАСПЫЛЁННОЙ ВОДОЙ ДЛЯ ЗАЩИТЫ ПРОИЗВОДСТВЕННЫХ ПРЕДПРИЯТИЙ

APPLICATION OF FIRE EXTINGUISHING SYSTEMS WITH THINLY SPRAYED WATER TO PROTECT INDUSTRIAL ENTERPRISES

Alexander Firtsev

student of the Institute of Correspondence and Distance Learning, Saint Petersburg University of the Ministry of Emergency Situations of Russia,

Russia, St. Petersburg

АННОТАЦИЯ

В статье изучена технология применения систем тушения пожаров при помощи технологии тонкораспыленной водой (далее – ТРВ). Рассмотрен механизм пожаротушения установками ТРВ на производственных предприятиях.

ABSTRACT

The article examines the technology of fire extinguishing systems using thinly sprayed water technology (hereinafter referred to as TRV). The mechanism of fire extinguishing by TRV installations at industrial enterprises is considered.

Ключевые слова: тонкораспыленная вода, системы пожаротушения, производственные предприятия, защита.

Keywords: fine-sprayed water, fire extinguishing systems, industrial enterprises, protection.

Системы тушения пожара ТРВ в данный момент получают широкое применение при защите зданий и сооружений производственных комплексов. Пример схемы пожаротушения ТРВ приведен на рисунке 1.

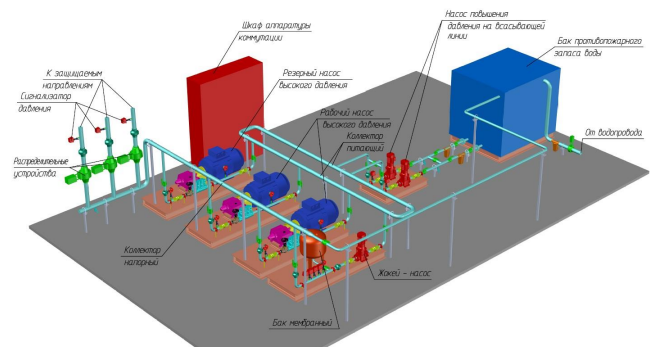

Рисунок 1. Схема пожаротушения ТРВ для производственного здания

В качестве огнетушащего вещества (далее – ОТВ) используется вода, подаваемая под высоким давлением через специальные распыляющие форсунки, благодаря чему создается мелкодисперсный туман из капель величиной не более 100-150 микрон, который быстро заполняет защищаемое помещение. При этом достигается высокая эффективность тушения очагов возгорания при минимальном объеме расходуемой воды, что позволяет применять технологию ТРВ в системах модульного пожаротушения.

Эффективность модулей пожаротушения тонкораспыленной водой достигается за счет суммарного действия следующих факторов [2]:

• водяной мелкодисперсный туман обладает высокой теплоемкостью и большой суммарной площадью поверхности капель, что приводит к быстрому снижению температуры в очаге пожара и остановке процесса химической реакции горения (эффект снижения температуры);
• при испарении воды в зоне пожара образуется большое количество водяного пара, который, являясь газообразным веществом, обладает свойствами объемных средств пожаротушения и проникает в любые щели и пористые поверхности, препятствуя газообмену горючих материалов с кислородом за счет снижения его концентрации в зоне горения (эффект вытеснения кислорода);
• мелкодисперсные капли воды и водяной пар, осаждаясь на поверхность материалов, еще не охваченных процессом горения, создает на их поверхности тонкую водяную пленку, препятствуя распространению пожара на соседние с очагом возгорания зоны защищаемого помещения (эффект локализации пожара).

В качестве приборов подачи огнетушащих веществ используются модули ТРВ. Для производственных зданий больше всего подходят модуль МУПТВ-18,5-ГЗ-ВД (-50 гр.С_п) («Тунгус») (рис. 1).

Рисунок 1. Модуль ТРВ

Установки пожаротушения ТРВ подразделяются на [1]:

по давлению в диктующем распылителе или в корпусе модуля на:

• низкого давления - до 2 МПа включительно (АУП ТРВ НД);
• высокого давления - более 2 МПа (АУП ТРВ ВД);

по конструктивному исполнению на:

• модульного типа (АУП ТРВ МТ);
• агрегатного типа (АУП ТРВ АТ).

Отметим достоинства и недостатки применяемых систем пожаротушения применительно к производственным зданиям.

Достоинства в первую очередь заключаются в экономии огнетушащего вещества, а именно воды. Установлено, что объем потребления системами ТРВ на 20% меньше, чем обычными системами тушения водой [2].

Недостатками считаются, что в состоянии востребованности в системах ТРВ моет произойти неисправность технических средств, а именно модулей.

Принцип работы установки ТРВ заключается в следующем [1]:

• система пожарной сигнализации обнаруживает возгорание и выдает электрический сигнал на запорно-пусковое устройство на пусковом баллоне модуля пожаротушения тонкораспыленной водой;
• запорно-пусковое устройство модуля пожаротушения тонкораспыленной водой открывается, и газ-вытеснитель из пускового баллона поступает в емкость с огнетушащим веществом (вода и огнетушащие добавки), в которой образуется газожидкостная смесь;
• газожидкостная смесь по распределительным трубопроводам поступает к оросителям и выбрасывается в защищаемое помещение в виде тонкораспыленной воды;
• контроль за выпуском ОТВ осуществляется дистанционно с помощью сигнализатора давления на питающем трубопроводе.

Вывод: основным направлением совершенствования системы тушения пожара ТРВ для производственных зданий является внедрение комбинированных модульных установок ТРВ. В связи с разнообразием применяемых горючих веществ и материалов в зданиях и сооружениях различного назначения производственных зданий.

Список литературы:

1. СП 485.1311500.2020. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования;
2. Пожаротушение тонкораспыленной водой. Режим доступа: https://ista-01.ru/catalog/sec/pozharotushenie_trv.htm.
