МЕТОДИКА ВЫБОРА ПАРАМЕТРОВ СИСТЕМ ПОЖАРОТУШЕНИЯ В ООО «РУБЦОВСКИЙ ЛЕСОДЕРЕВОПЕРЕРАБАТЫВАЮЩИЙ КОМБИНАТ», АЛТАЙСКОГО КРАЯ
METHOD OF SELECTION OF PARAMETERS OF FIRE EXTINGUISHING SYSTEMS IN LLC «RUBTSOVSKY TIMBER PROCESSING PLANT», ALTAI KRAI
Alexander Firtsev
student of the Institute of Correspondence and Distance Learning Saint Petersburg University of the Ministry of Emergency Situations of Russia
Russia, St. Petersburg
АННОТАЦИЯ
В статье разработана методика выбора параметров систем пожаротушения в ООО «Рубцовский Лесодеревоперерабатывающий комбинат», Алтайского края.
ABSTRACT
The article develops a method for selecting parameters of fire extinguishing systems in LLC «Rubtsovsky Timber Processing Plant», Altai Krai.
Ключевые слова: методика выбора, системы пожаротушения, параметры пожаротушения, эффективность.
Keywords: selection methodology, fire extinguishing systems, fire extinguishing parameters, efficiency.
Перед разработкой методики рассмотрим пожарную опасность выбранного объекта исследования. Выбираем ООО «Рубцовский Лесодеревоперерабатывающий комбинат», находящиеся по адресу: Алтайский край, Тракторная ул., 41, Рубцовск. Для разработки примем складское здание выбранного объекта (рис. 1).

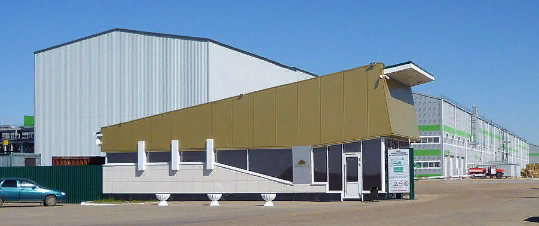

Рисунок 1. Здание склада выбранного объекта
Основным источником пожарной опасности является большая пожарная нагрузка в виде складируемых и обрабатываемых изделий из дерева. В выбранном здании пожарная нагрузка сосредоточена в виде стеллажного хранения изделий из древесины.
Параметры здания. Размеры помещения 42х21, высота помещения 12 м. Основной вид пожарной нагрузки стеллажное хранение высотой 6 м.
Класс функциональной пожарной опасности [1] - Ф5.2 - складские здания, сооружения, стоянки для автомобилей без технического обслуживания и ремонта, книгохранилища, архивы, складские помещения.
Категория пожарной опасности [1] – B2.
В соответствии с таблицей 6.1 [2] требуемая степень огнестойкости – не ниже V; требуемый класс конструируемой пожарной опасности не нормируется.
В соответствии с требованиями раздела 5 СП 485.1311500.2020 [3] автоматические установки пожаротушения следует проектировать с учетом архитектурных, конструктивных и объемно-планировочных решений защищаемых зданий, сооружений, помещений и размещенного в них технологического оборудования, возможности и условий применения огнетушащих веществ. Складские здания, оборудуются в соответствии с таблицей 1 СП 486.1311500.2020 [4].
Таблица 1.
Складские здания
Объект защиты |
АУП |
СПС |
Нормативный показатель |
||
1 Здания складов категории В по пожарной опасности с хранением на стеллажах высотой 5,5 м и более |
Независимо от площади и этажности |
- |
Таким образом, выбранное здание склада ООО «Рубцовский Лесодеревоперерабатывающий комбинат» оборудуется автоматическими установками пожаротушения независимо от площади защищаемого помещения.
Тип установки пожаротушения, способ тушения, вид огнетушащего вещества определяются организацией-проектировщиком с учетом пожарной опасности и физико-химических свойств производимых, хранимых и применяемых веществ и материалов, а также особенностей защищаемого оборудования.
В соответствии с п.6.1.1. СП 485.1311500.2020 [3] водяные и пенные (низкой и средней кратности) АУП применяются для поверхностного и локально-поверхностного тушения пожара.
В соответствии со справочником «Пожаровзрывоопасность веществ и материалов» наиболее эффективным средством тушения стеллажей с изделиями из древесины является вода. Учитывая экономический и экологический факторы в качестве огнетушащих веществ для склада, примем воду.
Учитывая характер развития пожара на складе ООО «Рубцовский Лесодеревоперерабатывающий комбинат» и вида пожарной нагрузки, расположенная по всей площади помещения, выбираем в качестве метода тушения – поверхностное тушение.
В соответствии с таблицей 6.1. СП 485.1311500.2020 [3] выбираем параметры АУП в соответствии с группой помещения. Для тушения по площади необходимо использовать: оросители водяные дренчерные.
Требуемая производительность оросителя, необходимая для успешного тушения пожара, определяется по формуле:
qmор⩾ I * Fор
где I – интенсивность орошения водой, л/(м2*с);
Fop – площадь, орошаемая оросителем.
Расход воды через ороситель определяется по формуле:
qор= k *√Hор
где k – коэффициент расхода, через ороситель;
Нор – напор перед оросителем, м.в.ст.
Следовательно, величина напора перед оросителем определяется по формуле:
Hор= (I * Fор)2/k2⩾Hмин
Таким образом, необходимо так подобрать ороситель с коэффициентом k (зависит от диаметра оросителя).
Выбираем ороситель, который обеспечивает заданную интенсивность при меньшем давлении, в нашем случае это СУО0-РВо(д)0,6-R½/Р57 (68, 79, 93, 141).В2 Аква-Гефест бронза - (диаметр выходного отверстия 14,5 мм., коэффициент производительности k = 0,71) (рис. 2).
Ороситель СУО0-РВо(д)0,6-R½/Р57 (68, 79, 93, 141).В2 Аква-Гефест бронза обеспечивает интенсивность орошения 0,15 дм3/м2 при давлении 0,1 МПа и при этом выполняются требуемые условия.
Рисунок 2. Выбранный тип оросителя
Порядок размещения, все необходимые расстояния, требования к помещениям жестко регламентируются соответствующими нормативными документами в области пожарной безопасности.
В соответствии с приложением А СП 485.1311500.2020 [3] склад в сгораемой упаковке относится к группе помещений 5. В соответствии с таблицей 6.1 СП 485.1311500.2020 [3] максимальное расстояние между оросителями 3 м.
Вывод: в статье разработаны основные параметре при выборе систем пожаротушения для выбранного объекта, а именно склада ООО «Рубцовский Лесодеревоперерабатывающий комбинат».
Список литературы:
- Федеральный закон от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
- СП 2.13130.2020. Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты;
- СП 485.1311500.2020. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования;
- СП 486.1311500.2020. Свод правил. Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Требования пожарной безопасности.
