ВЫБОР И ОБОСНОВАНИЕ ТИПА УСТАНОВКИ ПОЖАРОТУШЕНИЯ

SELECTION AND JUSTIFICATION OF THE TYPE OF FIRE EXTINGUISHING INSTALLATION

Alexey Ozernykh

student of the Institute of Correspondence and Distance Learning Saint Petersburg University of the Ministry of Emergency Situations of Russia,

Russia, St. Petersburg

АННОТАЦИЯ

В статье рассматриваются основные решения при выборе и обосновании типа установок пожаротушения. Рассмотрены конструктивные исполнения систем пожаротушения.

ABSTRACT

The article discusses the main decisions when choosing and justifying the type of fire extinguishing installations. Constructive versions of fire extinguishing systems are considered.

Ключевые слова: система пожаротушения, выбор и обоснование, установки пожаротушения, спринклерные и дренчерные установки.

Keywords: fire extinguishing system, selection and justification, fire extinguishing installations, sprinkler and drencher installations.

Положения нормативных документов [1] предусматривают проектирование автоматической системы пожаротушения для зданий различного функционального назначения.

Установки автоматического водяного пожаротушения используют для противопожарной защиты для зданий различного функционального назначения, таких как жилых, общественных, административных, производственных и складских.

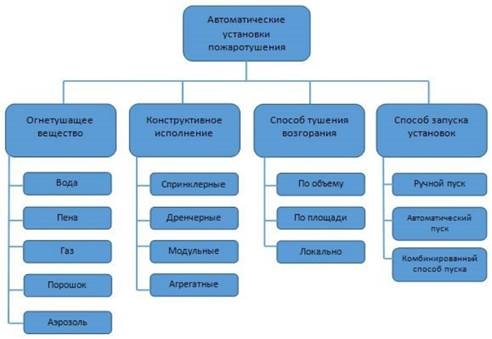

На рисунке 1 схематично изображено конструктивное исполнение автоматических установок пожаротушения.

Рисунок 1. Виды и конструктивное исполнение автоматических установок пожаротушения

Спринклерные установки предназначены для локализации и тушения пожара (рис. 2). Данные системы включаются автоматически при повышении температуры в помещении. Основным устройством тушения пожара являются спринклерные оросители, которые имеют лекгоплавкий замок. Данный замок разрушается при повышении температуры и тем самым запуская автоматическую систему тушения пожара.

Рисунок 2. Спринклерная установка пожаротушения на объекте

Основными водоисточниками спринклерной системы пожаротушения являются:

• хозяйственно-питьевой водопровод;
• естественный системы водоснабжения;
• искусственные системы водоснабжения.

Спринклерные системы пожаротушения в зависимости температуры воздуха в помещениях бывают водяные и воздушные. Водяные устанавливаются если температура воздуха в течении определенного времени составляет ниже 50 ⁰С. Воздушные для неотапливаемых помещений с температурой воздуха ниже 50 ⁰С.

Спринклерная система пожаротушения находится постоянно заполненной водой, используемых в магистральных и распределительных трубопроводах.

Дренчерные установки используются для тушения пожаров в помещениях, в которых требуется одновременно орошать отдельные элементы технологического оборудования, некоторую площадь здания, создавать водяные завесы в проемах дверей, окон (рис. 3). Эти установки предназначены для борьбы с пожарами в помещениях высокой пожарной опасности, в которых возможно быстрое распространение огня. При горении легковоспламеняющихся веществ дренчерные установки позволяют локализовать пожар, приблизиться к очагу горения и предотвратить распространение огня на соседние оборудование и сооружения.

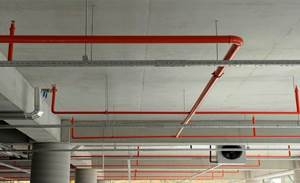

Рисунок 2. Дренчерная установка пожаротушения на объекте

Параметры установок пожаротушения необходимо определять в соответствии с группами помещений, характеристиками установок (табл. 1-4 [1]).

Спринклерные оросители следует использовать в помещениях с максимальной температурой окружающего воздуха, ⁰С:

• до 41 – при температуре разрушения теплового замка 57-67 ⁰С;
• до 50 – при температуре разрушения теплового замка 68-79 ⁰С;
• от 51 до 70 – при температуре разрушения теплового замка 93 ⁰С;
• от 71 до 100 – при температуре разрушения теплового замка 141 ⁰С.

В пределах одного защищаемого помещения устанавливают спринклерные оросители с выпускным отверстием одного диаметра. Расстояние между оросителями установок водяного пожаротушения должно быть не менее 1,5 м. Расстояние между оросителями дренчерных завес определяют из расчета воды или раствора пенообразователя 1 л/с на 1 м ширины проема. Заполнение помещения пеной при объемном пенном пожаротушении должно быть на высоте, превышающей не менее чем на 1 м самую высокую точку защищаемого оборудования. При определении общего объема помещения объем оборудования, находящегося в помещении, включают в защищаемый объем помещения.

Список литературы:

1. СП 485.1311500.2020. «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования».
2. СП 486.1311500.2020. «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Требования пожарной безопасности».
3. В.В. Сафронов, Е.В. Аксёнова Выбор и расчет параметров установок пожаротушения и сигнализации.
