ПОЖАРОТУШЕНИЕ РЕЗЕРВУАРНОГО ПАРКА: СОВРЕМЕННАЯ СИСТЕМА КОМПЛЕКСНОЙ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ

Симон Александр Сергеевич

слушатель, институт заочного и дистанционного обучения, Санкт-Петербургский университет Государственной противопожарной службы МЧС России,

РФ, г. Санкт-Петербург

FIRE EXTINGUISHING OF THE TANK FARM: MODERN INTEGRATED FIRE PROTECTION SYSTEM



Alexander Simon

student, Institute of Correspondence and Distance Learning, St. Petersburg University of the State Fire Service of the Ministry of Emergency Situations of Russia,

Russia, St. Petersburg



АННОТАЦИЯ

В статье рассмотрены виды применяемых пенообразователей, применяемых при тушении пожара в резервуарных парках. Рассмотрен принцип действия камеры низкократной пены «Вега».

ABSTRACT

The article discusses the types of foaming agents used to extinguish a fire in tank farms. The principle of operation of the Vega low-fold foam chamber is considered.



Ключевые слова: резервуарный парк, система пожаротушения, пленкообразующий пенообразователь, нефтепродукт.

Keywords: tank farm, fire extinguishing system, film-forming foaming agent, petroleum product.



Все резервуары для хранения нефтепродуктов объемом 5000 м3 и более оборудуются автоматическими установками (системами пенного тушения) пожаротушения согласно требований СП 485.1311500.2020 [2] и п. 13.2.3 СП 155.13130.2014 [1].

Рассмотрим систему пенного тушения, которая состоит из пенной установки с системой хранения и дозирования пенообразователя (бак-дозатор) и генераторов пены низкой кратности типа камеры низкократной пены (КНП) «Вега», подающие под давлением воздушно-механическую пену.

Современные системы пожаротушения резервуаров хранения нефтепродуктов в основном состоят из фторсинтетических пленкообразующих пенообразователей типа AFFF, AFFF/AR, AFFF/AR LV.

Особенностью данных пенообразователей является способность образования изолирующей пленки на поверхности нефтепродукта. Изолирующая пленка способна предотвратить повторное воспламенение и взрывы.

Поэтому пенообразователи типа AFFF, AFFF/AR, AFFF/AR LV наиболее эффективно применяются для тушения пожара в резервуарах хранения нефтепродуктов.

Для подачи пленкообразующей пены низкой кратности в резервуар используются современные генераторы пены – КНП «Вега» и высоконапорный генератор «Штурм» (рис. 1). КНП «Вега» используется для подачи пены на поверхность нефтепродукта, образуя изолирующую пленку, а генератор «Штурм» в слой нефтепродукта [3].

Высоконапорный генератор «Штурм» широко используется для тушения горящих резервуаров. Отличительной особенностью является подача пены в условиях противодавления, создаваемое горючими жидкостями. Так же в данном генераторе не образуется конденсат, который влияют на работоспособность в условиях низких температур, за счет этого сохраняя работоспособность в любое время года.

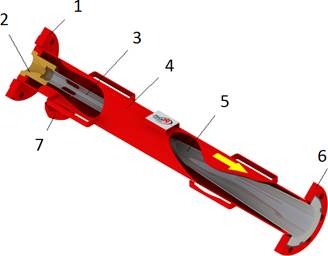

Рисунок 1. Генератор «Штурм»

1,6 – соединяющие фланцы, 2 – приемное сопло, 3 – подающий трубопровод, 4 – корпус, 5 – подающее сопло, 7 – перекрывной клапан.



КНП «Вега» (рис. 2) используется для тушения пожаров в резервуарах хранения нефтепродуктов. При минимальных габаритных размерах ширина веера пены при установке на высоте 2,5 м – не менее 12 м, на высоте 6 м – не менее 15 м. КНП «Вега» включает герметизирующий элемент, который исключает наличие паров нефтепродукта внутри пенной камеры. Конструкция генератора также предусматривает возможность проведения испытаний без демонтажа КНП с резервуара.

КНП «Вега» имеет систему пенослива, типа ПС (РВС). Данный пенослив обеспечивает подачу пены через стенки резервуара (рис. 3). В КНП «Вега» пена подается в виде широкого веера, что обеспечивает перекрытия большой площади горящей поверхности нефтепродукта.

Герметизирующий элемент, установленный между КНП «Вега» и пеносливом исключает возможности образования паров нефтепродуктов, которые могут попасть в трубопроводы установок автоматического тушения пожара.

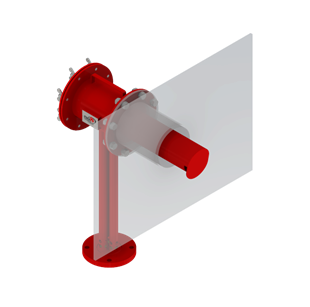

Рисунок 2. Камера низкократной пены «Вега»



КНП «Вега» относится к автоматическим установкам пожаротушения в составе стационарных установок пожаротушения.

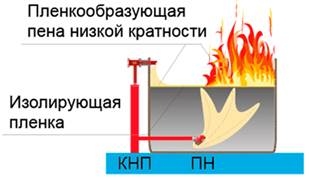

Рисунок 3. Схема тушения пожара КНП «Вега» и пенослива ПС (РВС)



Согласно п. 13.2.8 СП 155.13130.2014 [1] резервуары оснащаются стационарными установками охлаждения с ручным пуском. В верхнем поясе резервуаров устанавливаются кольца орошения. Для водяного охлаждения резервуаров (горящего и соседнего с горящим) в некоторых системах могут применяться лафетные пожарные комплексы, состоящие из пожарной вышки, лафетного ствола и водопленочного экрана.

Технические характеристики рассмотренных автоматических установок тушения пожара резервуаров хранения нефтепродуктов позволяют значительно сократить время подачи пены в горящий резервуар и охватывая большую площадь горящего нефтепродукта, в отличии от устаревших стационарных систем тушения пожара.



Список литературы:

  1. СП 155.13130.2014. Свод правил. Склады нефти и нефтепродуктов. Требования пожарной безопасности.
  2. СП 485.1311500.2020. Свод правил. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования.
  3. Инструкция по эксплуатации Камера низкократной пены «Вега». – 14 с.
