ИССЛЕДОВАНИЕ ТЕПЛОВОГО РЕЖИМА СПИРАЛИ В ЛАМПЕ НАКАЛИВАНИЯ МЕТОДАМИ МАТЕМАТИЧЕСКОГО МОДЕЛИРОВАНИЯ НА ОСНОВЕ КОСВЕННЫХ ИЗМЕРЕНИЙ
INVESTIGATION OF THE THERMAL REGIME OF THE SPIRAL IN AN INCANDESCENT LAMP BY METHODS OF MATHEMATICAL MODELING BASED ON INDIRECT MEASUREMENTS
Ilya Milev
student, Department of Applied Mathematics, Don State Technical University,
Russia, Rostov-on-Don
АННОТАЦИЯ
В данной работе рассматривается вольт-амперная характеристика, как косвенный метод определения температуры спирали лампы накаливания.
ABSTRACT
In this work, the current-voltage characteristic is considered as an indirect method for determining the temperature of the filament of an incandescent lamp.
Ключевые слова: математическое моделирование, компьютерная имитация
Keywords: math modeling, computer simulation.
Рассмотрим энергетический баланс лампы накаливания в некотором (например, i-м) режиме. Подача энергии, т.н. мощность равна произведению действующих напряжения и тока Ui Ii. С другой стороны, она испускается спиралью в виде радиации. Мощность радиационных потерь ~ Ti4, где Ti – соответствующая температура в Кельвинах. Кроме того, допустим также прочие потери, темп которых пропорционален разности Ti и комнатной температур. Если при составлении конечной модели учесть также зависимость типа R(T) = 25.7×(T/292)1.25 и закон Ома, получаем:
Ui Ii = σ×(Ti4 – T04) + k×(Ti – T0) , (*1)
где σ и k – соответственно коэффициенты радиационных и квазиконвективных потерь, T0 – окружающая температура, а величина Ti выражается формулой
Ti = [(Ui / Ii) / α]1/b , (*2)
в которой α ≈ 25.7/2921.25 и β ≈ 1.25 – параметры модели типа R(T).
Решение соответствующей оптимизационной задачи
Ф(α, β, σ, k, T0) = S [ln(Ui Ii) – ln(σ×(Ti4 – T04) + k×(Ti – T0))]2 → min (*3)
после сведения ее к эквивалентной переопределенной системе уравнений
ln(Ui Ii) – ln(σ×(Ti4 – T04) + k×(Ti – T0)) , i = 1, 2, … I (*4)
выполним встроенными средствами МathCAD. Соответствующие постановка и результат показаны на рис. *1 и *2.

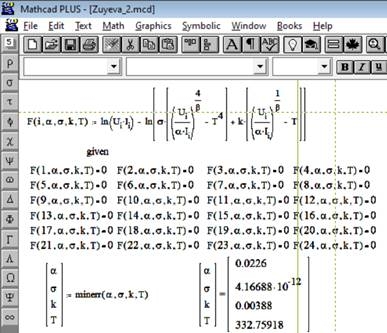

Рисунок 1. Идентификация модели мощной ЛН 235 В / 150 В (*2)-(*3) средствами MathCAD: постановка

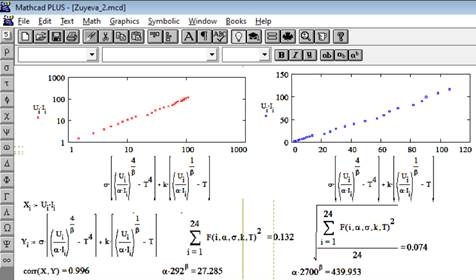

Рисунок 2. Идентификация модели мощной ЛН 235 В / 150 В (*2)-(*3) средствами MathCAD:
Результаты вычислений, представленные на рис. 1-2, свидетельствуют о высокой адекватности энергобалансовой модели (*2)-(*4), предложенной для оценивания температуры спирали. В частности, температура спирали при напряжении 235 В согласно этой модели равна 2336 оК.
Список литературы:
- И. В. Гребенникова Методы оптимизации, 2017
- А.В. Зенков Численные методы, 2016.
