СПОСОБЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ В СИСТЕМАХ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

METHODS OF REGULATING TEMPERATURE IN AUTOMATIC CONTROL SYSTEMS

Murat Nasirov

student, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

Статья описывает поведение и принцип работы датчиков температуры, а также содержит в себе информацию о способах управления такими сенсорами.

ABSTRACT

The article describes the behavior and principle of operation of temperature sensors, and also contains information on how to control such sensors.

Ключевые слова: температура, датчик, система, управление.

Keywords: temperature, sensor, system, control.

Обычно, чтобы регулировать САУ с использованием термоэлементов используются две системы следующих классов:

• система автостабилизации – регулятор поддерживает установившееся значение управляемого параметра;
• система с программным управлением – регулируемый параметр поддерживает задающие изменения управляющей системы.

По типу регулирования САУ температуры подразделяются на прерывистые и непрерывные. Регуляторы автоматической системы регулирования отличаются также по функциональным возможностям. Среди них существуют для группы прерывистых САУ позиционные регуляторы, а для группы непрерывистых: пропорциональные, интегральные, изодромные и изодромные с модификациями.

Стандартная функциональная схема САУ с устройствами терморегулирования (рисунок 1) может обеспечивать считывание показаний, их хранение и обработку.

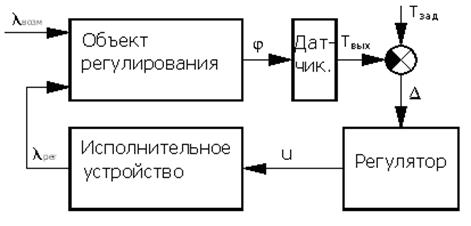

Рисунок 1. Схема автоматического регулирования температуры

Типичными устройствами для считывания температуры с объектов управления являются термисторы и термометры сопротивления.

Термопозиционные регуляторы отличаются тем, что их управляющий орган может быть в трех состояниях (положениях). В электрических приборах они часто применяются из-за простоты в использовании и надежности при эксплуатации.

Термопропорциональные регуляторы используются тогда, когда исключены автоколебания и нужна хорошая точность, их применяют в САУ с непрерывным процессом регулирования.

Термоинтегральные регуляторы при отклонении значений параметра перемещаются быстрее или медленнее в заданном направлении до выравнивания с заданным значением. Само направление может изменится только при отклонении от исходного значения.

Термоизодромные регуляторы включают в себя характеристики термопропорционального и термоинтегрального регуляторов. Причем динамика перемещения задающего органа завязана на скорости отклонения управляемого параметра. Регулирующий орган перемещается в зависимости от значения отклонения управляемого параметра (управляется пропорционально), и затем он автоматически выравнивается для устранения неточностей.

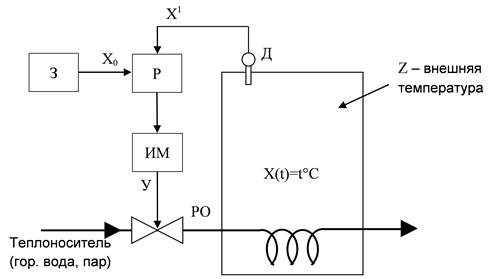

Рисунок 2. Блок-схема регулирования температуры

Программные САУ температуры позволяет установить порядок изменения задаваемого значения, однако необходима детальная настройка таких программных пакетов для устойчивого и точного исполнения алгоритма. При нагреве с использованием электрического тока (рисунок 2) САУ может включать или отключать термоэлементы, тем самым регулировать температуры в определённой области. Такой подход применяется в системах регулирования локального климата, где необходимо настраивать влажность воздуха и его температуру.
