АВТОМАТИЧЕСКАЯ УСТАНОВКА ВОДЯНОГО ПОЖАРОТУШЕНИЯ В ЗДАНИЯХ С МАССОВЫМ ПРЕБЫВАНИЕМ ЛЮДЕЙ

IMPLEMENTATION OF FIRE PROTECTION SYSTEMS IN SHOPPING MALLS

Ayrat Galiullin

student of the Institute of Distance and Distance Learning, Saint Petersburg State University of the Ministry of Emergency Situations of Russia,

Russia, St. Petersburg

АННОТАЦИЯ

В статье внесены предложения по внедрению и совершенствованию систем противопожарной защиты в торговых центрах. Обосновано внедряемое в выбранный торговый центр оборудование пожарной сигнализации.

ABSTRACT

The article makes proposals for the introduction and improvement of fire protection systems in shopping malls. The implemented equipment is justified.

Ключевые слова: сигнализация, оповещение, контроль, системы, защита.

Keywords: alarm, notification, control, systems, protection.

Анализ причин пожаров и опасности возникновения пожаров в торгово-развлекательных центрах (далее-ТРЦ) подтверждает актуальность разработки мероприятий повышения эффективности обеспечения пожарной безопасности ТРЦ путем внедрения систем автоматической противопожарной защиты. В статье выбираем здание ТРЦ «Панорама», расположенный в Республике Татарстан в г. Альметьевске (рис. 1).

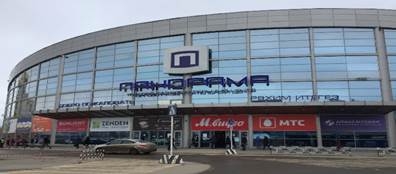

Рисунок 1. Расположение на карте и здание ТРЦ «Панорама»

Согласно приложения Б [3], помещения ТРЦ «Панорама» относятся к 1 группе помещений по степени опасности развития пожара.

Автоматическими системами тушения пожара в ТРЦ «Панорама» оборудуем все помещения объекта, независимо от функционального назначения и наличия в них материальных ценностей, за исключением помещений с мокрыми процессами, лестничных клеток, вентиляционных, рамок управления, а также помещений для инженерного оборудования здания [4].

При выборе вариантов средств и способов пожаротушения автоматической пожарной защиты ТРЦ «Панорама» были рассмотрены следующие основные факторы:

• функциональное назначение защищаемых помещений;
• максимально возможное количество посетителей;
• распространение пожара по помещениям;
• основной вид строительных конструкций;
• источники противопожарного и водоснабжения;
• источники энергоснабжения
• режим температуры в помещениях.

В качестве огнетушащего вещества на основной площади помещений ТРЦ «Панорама» примем воду.

В ТРЦ «Панорама» предусмотрена водозаполненная спринклерная установка с установленными на ней пожарными кранами. Температура в помещениях ТРЦ «Панорама» превышает + 15 ⁰С.

Необходимое число струй и минимальный расход воды на одну струю на внутреннее пожаротушение, для автостоянки согласно пункту 6.2.2 в [2], определяется в соответствии с пунктом 1 таблицы 2 и таблицы 3 в [2] и составляет 2х2,6 л/с, для помещений торгового центра в соответствии с пунктом 4 таблицы 1 и таблицей 3 [2] данные показатели составляют 1х2,6 л/с [5].

Произведем подбор оборудования для автоматической системы тушения пожара.

Для организации и управления системой водяного пожаротушения предусмотрим следующее оборудование:

• узел управления УУ-С100/1,6Э12-ВФ;
• ороситель спринклерный водяной СВВ-12 (CBO0-PBо(д)0,47-R1/2) розеткой вверх;
• насосы консольные К 200-150-350;
• жокей насос 3 CR 10-16;
• пожарные шкафы с кранами Д_у 50, комплектуемые пожарными рукавами 20 м.

Данное оборудование внедрим на 3 этаж ТРЦ «Панорама». На остальные этажи понадобится такое же количество оборудования и затрат.

Так же, как и для СПС и СОУЭ проведем сравнение внедряемого оборудования с имеющимся и сведем в таблицу 1.

Таблица 1

Сравнительная характеристика спринклерных оросителей

Гидравлический расчет автоматической системы водяного пожаротушения производится на самый удаленный и высоко расположенный (диктующий) ороситель.

Исходные данные для расчетов:

• нормативная интенсивность орошения – 0,08 л/(с·м²);
• минимальная (расчетная) площадь системы – 60 м²;
• геометрическая высота установки оросителей 3,7 м, в подвальном этаже, на отметке 0,000 м;
• геометрическая высота установки оросителей 8,7 м, в цокольном этаже на отметке + 4,500 м;
• продолжительность работы установки 30 минут.

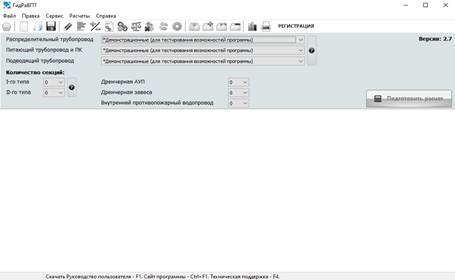

В связи с разработками вычислительных программ для гидравлического расчета системы пожаротушения воспользуемся специализированной программой «ГидРаВПТ» (рис. 2).

Рисунок 2. Специализированный программный продукт – начальная страница

Программный продукт проводит расчеты в соответствии с «Методикой расчета параметров автоматической системы тушения пожара при поверхностном пожаротушении водой и пеной низкой кратности», изложенной в приложении В [3].

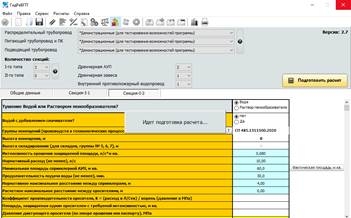

На рисунке 3 показан ход проведения расчета.

Рисунок 3. Ход проведения расчета

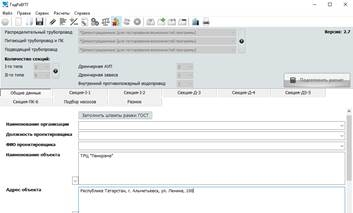

Рисунок 5. Заполнение отчета

Результат расчета:

а) спринклерная система, секция-1 (отметка + 0,000 м):

• расход Q = 17,566 л/с;
• давление P = 0,288 МПа;

б) спринклерная система, секция-2 (отметка + 4,300 м):

• расход Q = 16,744 л/с;
• давление P = 0,252 МПа;

в) пожарные краны, секция-3 (отметка + 8,500 м):

• расход Q = 5,567 л/с;
• давление P = 0,261 МПа.

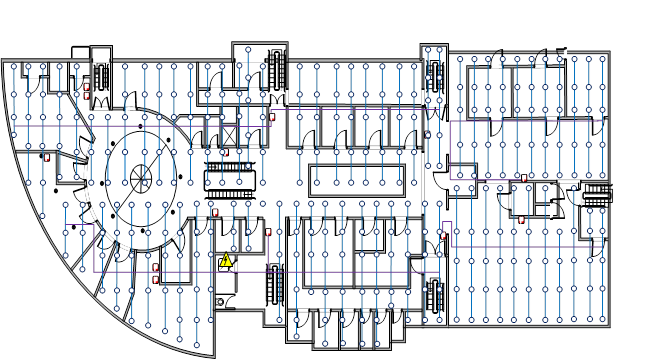

Распределим выбранные оросители по площади защищаемого помещения (рис. 5).

Рисунок 6. Расположение спринклерных оросителей
