Анализ причин пожаров и опасности возникновения пожаров в торгово-развлекательных центрах (далее-ТРЦ) подтверждает актуальность разработки мероприятий повышения эффективности обеспечения пожарной безопасности ТРЦ путем внедрения систем автоматической противопожарной защиты. В статье выбираем здание ТРЦ «Панорама», расположенный в Республике Татарстан в г. Альметьевске (рис. 1).

Здание ТРК «Панорама» относится к объектам общественного назначения. Располагается по адресу: г. Альметьевск, ул. Ленина, д.100.

Здание прямоугольное в плане с размерами в осях 155 х 60 м.

Здание имеет 3 этажей. Высота здания – 13 м.

Здание ТРК «Панорама» запроектировано с монолитным железобетонным каркасом и с перекрытиями балочной системы. Каркас здания разделен на 2 температурных блока.

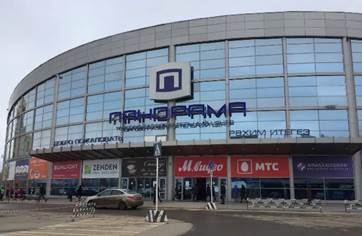

Рисунок 1. Расположение на карте и здание ТРЦ «Панорама»

Современная система нормативных документов в области обеспечения пожарной безопасности ТРЦ «Панорама» представлена как техническими регламентами [1,2], разработанными в исполнении закона о техническом регулировании [2], так и действующими строительными и правилами, нормами пожарной безопасности, руководящими документами и т.п.

В связи с этим зачастую возникает необходимость оценки области действий, разработанных ранее и вновь принятых нормативных документов применительно для ТРЦ «Панорама».

Исходя из вышесказанного и анализа противопожарного состояния здания ТРЦ «Панорама» предложим для внедрения следующих систем:

• систему пожарной сигнализации;
• систему оповещения и эвакуации людей при пожаре;
• систему автоматического пожаротушения.

Необходимость внедрения обусловлена большим количеством одновременно находящихся людей в ТРЦ «Панорама» (350 человек) и совершенствования ранее принятых решений по обеспечению пожарной безопасности.

После выбора оборудования проведем расчеты по количеству требуемых извещателей.

Согласно статье 83 [1] пожарные извещатели и иные средства обнаружения пожара должны располагаться в защищаемом помещении таким образом, чтобы обеспечить своевременное обнаружение пожара в любой точке этого помещения.

Проектируем автоматическую установку пожарной сигнализации на третий этаж ТРЦ «Панорама».

Этаж размерами в плане 155 х 60 метра. Высота потолков – 8 метров. Площадь помещения 9300 м².

Наличие системы пожарной сигнализации и сложность ее исполнения регламентируется нормативным документом [3].

Расчет необходимого количества пожарных извещателей. В соответствии с приложением М (рекомендуемое) [3] устанавливаем, что в зданиях и помещениях с большими объемами можно устанавливать дымовые извещатели. Для всех помещений, подлежащих оборудованию автоматической пожарной сигнализацией, принимаем автономный оптико-электронный дымовой пожарный извещатель ИП 212-64-R3.

Ручные пожарные извещатели должны устанавливаться на путях эвакуации в местах, доступных для их включения при возникновении пожара [3].

При данной высоте потолочного перекрытия 8 метров выбираем площадь, контролируемая одним извещателем с высотой потолков свыше 6,0 до 10,0 метров 75 м² в соответствии с табл. 1.

Таблица 1

Характеристики для дымовых извещателей

Распределим выбранный пожарный извещатель по помещениям:

• 8 торговых павильонов размерами 80 м² каждый: 80/75 ≈ 2 шт, учитывая конфигурацию и количество помещений принимаем 16 шт.
• зала размерами 100 м² каждый: 100/75 ≈ 2 шт, учитывая конфигурацию и количество помещений принимаем 6 шт.
• 1 игровой зал размерами 370 м²: 370/75 ≈ 5 шт, учитывая конфигурацию и количество помещений принимаем 5 шт.
• торговых павильонов размерами 230 м² каждый: 230/75 ≈ 3 шт, учитывая конфигурацию и количество помещений принимаем 15 шт.
• помещение кинотеатра «Стар Синема» размерами 300 м²: 300/75 ≈ 3 шт, учитывая конфигурацию и количество помещений принимаем 3 шт.
• 1 подсобное помещение размерами 70 м² каждый: 70/75 ≈ 2 шт, учитывая конфигурацию и количество помещений принимаем 2 шт.
• 12 вспомогательных помещений размерами 60 м² каждый: 60/75 ≈ 2 шт, учитывая конфигурацию и количество помещений принимаем 24 шт.
• 2 торговых павильона размерами 245 м² каждый: 245/75 ≈ 3 шт, учитывая конфигурацию и количество помещений принимаем 6 шт.
• коридор общим размером 520 м²: 520/75 ≈ 7 шт, учитывая конфигурацию и количество помещений принимаем 7 шт.

Получилась схема с 82 пожарных извещателей ИП 212-64-R3 (рис. 2).

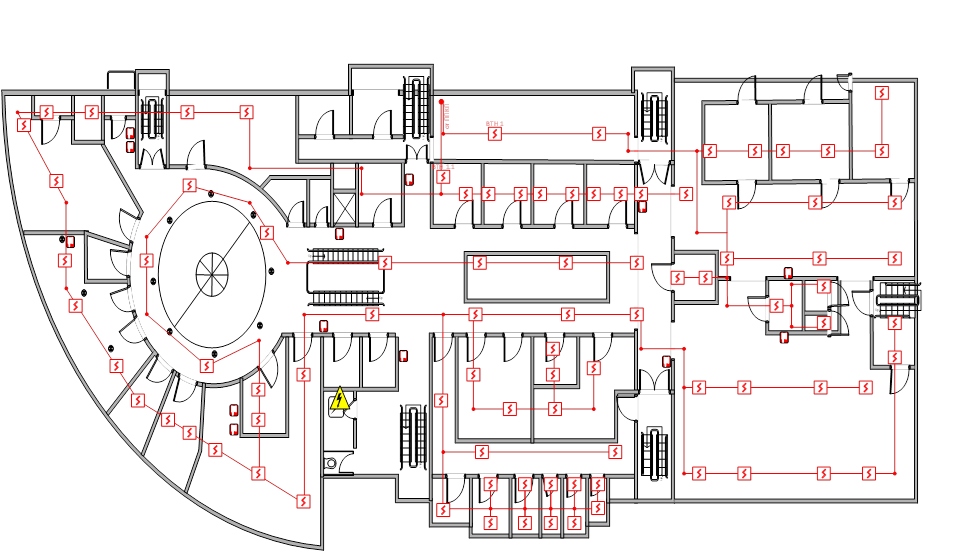

Рисунок 2. Расположение внедренных пожарных извещателей ИП 212-64-R3

Принимаем 10 шлейфов пожарной сигнализации.

С учётом количества шлейфов и выбранного извещателя применим прибор ВЭРС-ПК-16 вер.3.2 [4] на 16 шлейфов, который будет расположен на 1-ом этаже ТРЦ «Панорама».

Также, при выборе количества шлейфов учитываем, что согласно руководства по эксплуатации прибора, допускается в шлейф включать до 120 дымовых извещателей.

Определим общее количество извещателей:

Отсюда можно заключить, что один дымовой извещатель защищает круг радиусом 35 м, площадью 75 м².

Общая площадь 3 этажа ТРЦ «Панорама» 9300 м², количество извещателей вычесляется по формуле:

Требования [3,4] устанавливают, что во всех помещениях устанавливаются не менее двух пожарных извещателей, кроме помещений с мокрыми процессами (санузел, душевые и т.п.). с учетом этих требований на третий этаж ТРЦ «Панорама» внедряем 85 пожарных извещателей ИП 212-64-R3 и прибор ВЭРС-ПК-16 вер.3.2 (рис. 2).
