Меликшаева Е.И., Приставка Е.С. АНАЛИЗ ИМПУЛЬСНОГО МЕТОДА ИЗМЕРЕНИЯ УРОВНЯ ДИСПЕРСИИ В ОПТИЧЕСКОМ ВОЛОКНЕ // Студенческий: электрон. научн. журн. 2021. № 38(166). URL: https://sibac.info/journal/student/166/230830 (дата обращения: 29.03.2024).

АНАЛИЗ ИМПУЛЬСНОГО МЕТОДА ИЗМЕРЕНИЯ УРОВНЯ ДИСПЕРСИИ В ОПТИЧЕСКОМ ВОЛОКНЕ

Меликшаева Евгения Игоревна

студент, кафедра Медиатехнологии, Донской государственный технический университет,

РФ, г. Ростов-на-Дону

Приставка Екатерина Сергеевна

студент, кафедра Медиатехнологии, Донской государственный технический университет,

РФ, г. Ростов-на-Дону

THE ANALYSIS OF THE PULSE METHOD OF MEASUREMENT OF LEVEL OF DISPERSION IN OPTICAL FIBRE



Evgenia Melikshayeva

student, Department of Media technology, Don state technical university,

Russia, Rostov-on-Don

Ekaterina Pristavka

student, Department of Media technology, Don state technical university,

Russia, Rostov-on-Don



АННОТАЦИЯ

Проведенный авторами анализ импульсного метода измерения дисперсии позволяет сделать вывод об актуальности разработки прямых методов измерения дисперсии.

ABSTRACT

The analysis of a pulse method of measurement of dispersion which is carried out by authors allows to draw a conclusion on relevance of development of direct methods of measurement of dispersion.



Ключевые слова: полоса пропускания, уровень дисперсии.

Keywords: bandwidth, optical fiber, dispersion level.



Так как устройств, непосредственно измеряющих уровень дисперсии, не существует, уровень дисперсии измеряют косвенно, путём определения ширины полосы пропускания оптического волокна. Наиболее часто используют два метода оценки дисперсии путём определения ширины полосы пропускания оптического волокна: частотный и импульсный.

Импульсный метод определения ширины полосы пропускания основан на последовательной регистрации импульсов оптического излучения на выходе оптического кабеля, в котором необходимо измерить уровень дисперсии. Уровень дисперсии измеряют на выходе его короткого отрезка ОВ, сформированного путём обрыва в начале кабеля. Измеряемое оптическое волокно не должно иметь каких-либо повреждений, препятствующих прохождению света. Структурная схема технической реализации данного метода представлена на рисунке 1.

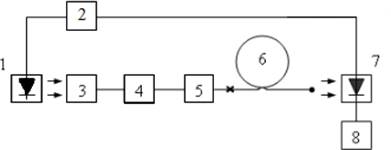

Рисунок 1. Схема реализации импульсного метода измерения ширины полосы пропускания.



На рисунке 1 используются следующие обозначения: 1 – источник излучения; 2 – блок управления; 3 – устройство ввода; 4 – смеситель мод; 5 – фильтр мод оболочки; 6 – измерительный кабель; 7 – приёмник излучения; 8 – регулирующее устройство.

Для измерения передаточных характеристик конкретного оптического кабеля необходимо формировать импульсы оптического излучения заданной длительности. Параметры такого излучения должны строго соответствовать требованиям стандартов и технических условий на оптический кабель.

Электрические импульсы требуемой длительности и мощности, согласованные с источником излучения, а также импульсы синхронизации с регулируемой задержкой должны вырабатываться блоком управления [1].

Для съёма параметров импульса на выходе оптического волокна, не изменяя положения волокна в устройстве ввода, обламывают отрезок волокна длиной один метр после фильтра мод оболочки [2, 3].

Подготовленный выходной торец волокна устанавливают относительно приёмной площадки так, чтобы на неё попадало всё излучение с выходного торца. Вновь регистрируют форму импульса на выходе короткого отрезка волокна. Зарегистрированную при этом форму импульса принимают за форму импульса на выходе волокна измеряемого кабеля.

Основные недостатки импульсного метода:

  • отсутствие возможности прямого измерения параметров дисперсии ОВ;
  • необходимость иметь эталонный отрезок ОВ;
  • в качестве эталона выходного сигнала ВОЛС используется сигнал на выходе отрезка ОВ, т.е. сигнал с искажениями формы, обусловленными влиянием используемого отрезка ОВ.

Учитывая указанные недостатки импульсного метода определения уровня дисперсии в оптическом волокне, можно сделать вывод об актуальности вопроса разработки метода измерений достаточно простого в его технической реализации и свободного от части основных недостатков, присущих рассмотренным методу.



Список литературы:

  1. Лукин И., Удовиченко В., Лебедев С. Оптимизация фотоприёмного модуля для магистральных волоконно-оптических линий связи // Компоненты и Технологии. 2010. №114. С. 92-97.
  2. Иванов А.Б. Волоконная оптика: компоненты, системы передачи, измерения. М: САЙРУС СИСТЕМС, 1999. 672 с.
  3. Costa B., Cordo B. Fiber Characterization // Optical Fibre Communication. 1980. Vol. 1., № 3. P. 145–307.
  4. Никитин В.Е., Ефимов М.А., Рывкин А.Я. Особенности проектирования одномодовых волоконно-оптических линий связи // ИСУП. 2007. № 1. С. 52.
