Статья опубликована в рамках: Научного журнала «Студенческий» № 37(165)

Скачать книгу(-и): скачать журнал часть 1, скачать журнал часть 2, скачать журнал часть 3, скачать журнал часть 4

Библиографическое описание:

Власов Е.С., Скидан А.А. ИССЛЕДОВАНИЕ МЕТОДОВ РАСЧЕТА РАЗВЕТВЛЕННОЙ ЦЕПИ С ИСТОЧНИКАМИ ЭДС // Студенческий: электрон. научн. журн. 2021. № 37(165). URL: https://sibac.info/journal/student/165/230452 (дата обращения: 29.12.2024).

ИССЛЕДОВАНИЕ МЕТОДОВ РАСЧЕТА РАЗВЕТВЛЕННОЙ ЦЕПИ С ИСТОЧНИКАМИ ЭДС

Власов Егор Сергеевич

студент, Донской Государственный Технический Университет,

РФ, г. Ростов-на-Дону

Скидан Анастасия Андреевна

студент, кафедра Интеллектуальные электрические сети, Донской Государственный Технический Университет,

РФ, г. Ростов-на-Дону

INVESTIGATION OF METHODS FOR CALCULATING A BRANCHED CHAIN WITH EMF SOURCES

Anastasia Skidan

student, Department of Intelligent Electrical Networks, Don State Technical University,

Russia, Rostov-on-Don

Egor Vlasov

Student, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

В данной работе приведены методики аналитического и экспериментального исследования разветвленной цепи постоянного тока с несколькими источниками ЭДС.

ABSTRACT

This paper presents the methods of analytical and experimental research of a branched DC circuit with multiple EMF sources.

Ключевые слова: методы расчета, разветвленная цепь.

Keywords: calculation methods, branched chain.

Главные параметры, описывающие электрическую сеть, это ток и напряжение. Также они бывают постоянными и переменными. Соответственно рассмотрим методики расчетов для цепи с несколькими источниками ЭДС в двухконтурной электрической цепи. Расчеты будут вестись автоматически с помощью программы Electronics Workbench и вручную, а затем результаты сравниваются.

Исходные данные: R₁= 25 Ом; R₂=45 Ом; R₃= 90 Ом; E₁= 110 B; E₂=80B; E₃=60 B.

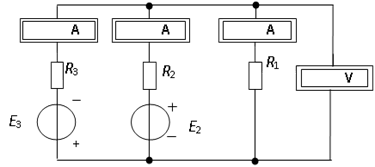

Рисунок 1. Принципиальная схема

Расчеты по методу непосредственного применения законов Кирхгофа или метод контурных токов представлены в таблице 1.

Таблица 1.

Результаты расчета с помощью законов Кирхгофа

	I₁, mРA	I₂, mA	I₃, mA
Расчет	-606	1441	-835
Опыт	-606	1441	-835
Погрешность %	0	0	0

Расчет по методу узловых потенциалов представлен в таблице 2.

U₁₀ =15,21 В

I₁=0,6084 A

I₂ =-1,44 А

I₃ =-0,836 А

Таблица 2.

Результаты расчета с помощью метода узловых потенциалов

	I₁, mA	I₂, mA	I₃, mA	U_1,2, В
Расчет	608	1440	836	15,21
Опыт	606	1441	835	15,15
Погрешность %	0,3	0,07	0,1	0,4

Расчет методом суперпозиции отображен в таблице 3.

Таблица 3.

Результаты расчетов с помощью метода суперпозиций

	I₁¹	I₂¹	I₃¹	I₁²	I₂²	I₃²	I₁	I₂	I₃
	mA	mA	mA	mA	mA	mA	mA	mA	mA
Расчет	370	200	570	970	124	270	600	144	840
Опыт	360	200	570	970	124	270	606	144,1	835
Погрешность %	2,7	0	0	0	0	0	1	0,1	0,6

Стоит сделать вывод о том, что расчет с помощью программы производиться гораздо быстрее и погрешности совсем небольшие, поэтому считаю использовании программы при расчете различных схем целесообразнее.

Список литературы:

Электротехника. Под ред. В. С. Пантюшина. – М: Высшая школа, 1976. – 560 с.
Электротехника и основы электроники. Под ред. О. П. Глудкина, Б. П. Соколова. – М.: Высшая школа, 1993. – 438 с.
Электротехника. Под ред. В. Г. Герасимова. – М.: Высшая школа, 1985. – 480 с.
