Если рассматривать вопрос использования программируемых интеллектуальных реле, то окажется, что это всего лишь некоторая разновидность ПЛК (программируемого логического контроллера). Применение таких реле в ряде своих достоинств имеет также возможность упрощения схемы управления электрической сетью разнообразного технического оборудования, и при этом повысить ее надежность.

Программа работы интеллектуальных реле задается с помощью кнопок на лицевой части корпуса, а специальный маленький LCD экран будет выводить значения заданной программы. Иногда приходится писать программы работы реле вручную, если необходимо реализовать сложные алгоритмы устройства. В качестве языков программирования для достижения таких целей можно применять LD (Ladder Diagram), FBD (Function Block Diagram) и другие. Эти языки программирования соответствуют стандарту МЭК 61133-3.

Чтобы загрузить прошивку устройства программируемого интеллектуального реле (ПИР) в виде готовых программ работы, необходимо в постоянную память контроллера использовать интерфейсы, в числе которых RS-485 или RS-232, которые могут связываться с автоматической системой управления. Часть модельного ряда ПИР также могут получать все большие методы коммуницирования, при наличии места под модули расширения.

И, все же, ПИР в некотором роде отличаются от полноценных ПЛК. Самая большая разница среди них – это размер оперативной и постоянной памяти, у ПЛК эти показатели выше, в отличие от ПИР. Интеллектуальное реле не может выполнять большие объемы математических операций из-за своих особенностей в виде вышеуказанных технических ограничений, причем также существенно отличаются количество входов и выходов, как цифровых, так и аналоговых – у ПИР их меньше. В результате сфера применения программируемых интеллектуальных реле довольно мала и ограничена, среди них:

• автоматизация отдельных технологических установок;
• автоматизация управления системой освещения;
• автоматизация управления отдельными устройствами ЖКХ;
• автоматизация различных локальных контуров;
• автоматизация бытовой техники.

Ключевой нишей таких устройств является их применение в локальной среде, в небольших системах (рисунок 1), где не требуется работать с целой производственной линией. Реализация программного обеспечения в таких реле довольно проста и понятна для их использования, можно разрабатывать небольшие программы работы затрачивая при этом мало времени. В специальных средах программирования можно отлаживать программу и проверить правильность синтаксического написания кода, эти возможности позволяют четко понять, как будет работать реле и что от него ожидать.

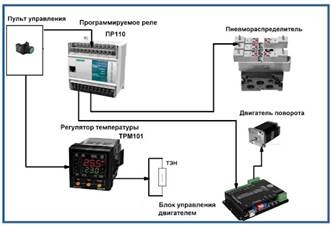

Рисунок 1. Пример реализации системы с использованием ПИР

Исполнение ПИР часто моноблочная, то есть вся электроника содержится в небольшом корпусе. Среди компонентов внутри блока реле имеется: блок питания, микроконтроллер, входы и выходы для сигналов и клеммы. Иногда блок питания подключается отдельно, а сами ПИР могут быть частью электрического шкафа с применением DIN-рейки.

Программируемые реле отлично подходят для выполнения несложных задач в локальных контурах, они могут работать как в производственных, так и в бытовых условиях, где нет необходимости использовать ПЛК. ПИР значительно дешевле ПЛК и поэтому в моменты модернизации системы это выливается в приятный бонус, причем интеллектуальные реле довольно просто настраивать и программировать на выполнение различных задач.
