ГЕОТЕХНИЧЕСКИЙ ПРОГНОЗ ОСАДКИ ФУНДАМЕНТОВ МНОГОЭТАЖНОГО ЖИЛОГО ДОМА, СО ВСТРОЕННЫМ ПОДЗЕМНЫМ ПАРКИНГОМ, РАСПОЛОЖЕННОГО В ВАСИЛЕОСТРОВСКОМ РАЙОНЕ Г. САНКТ-ПЕТЕРБУРГА

GEOTECHNICAL FORECAST OF SETTLEMENT OF THE FOUNDATIONS OF A MULTI-STOREY RESIDENTIAL BUILDING WITH AN UNDERGROUND PARKING LOCATED IN THE VASILEOSTROVSKY DISTRICT OF THE SAINT PETERSBURG

Valeria Sorokina

Student of magistracy, Department of Geotechnics, Saint Petersburg State University of Architecture and Civil Engineering,

Russia, Saint Petersburg

Tatiana Petrova

scientific adviser, candidate of Technical Sciences, associate professor, Saint Petersburg State University of Architecture and Civil Engineering,

Russia, Saint Petersburg

АННОТАЦИЯ

В данной работе рассматривается решение инженерно-геотехнического расчёта осадки фундаментов объекта нового строительства. Сравниваются расчётные значения вертикальных деформаций здания с данными геотехнического мониторинга.

ABSTRACT

This paper considers the solution of the engineering-geotechnical calculation of the settlement of the foundations of the new building object. The outcomes values ​​of the vertical deformations of the building are compared with the data of geotechnical monitoring.

Ключевые слова: геотехнические расчёты, численное моделирование, геотехнический мониторинг.

Keywords: geotechnical calculation; numerical modeling; geotechnical monitoring.

В наши дни увеличивается объём строительства домов с подземным паркингом. В реалиях Санкт-Петербурга, ввиду наличия слабых грунтов основания, вопросы о методе расчёта осадок фундаментов зданий с подземным пространство актуальны. Для получения расчётных значений осадок фундаментов здания, используют методы численного моделирования. Однако, это является самой трудной задачей проектирования фундаментных конструкций зданий и сооружений.

Рассмотрим пример удачного геотехнического прогноза осадки фундаментов здания нового строительства, расположенного в Василеостровском районе г. Санкт-Петербурга.

Объект нового строительства представляет собой многоквартирный жилой дома со встроенными помещениями и пристроенной автостоянкой. Возведённое 8-ми этажное жилое здание имеет прямоугольную форму в плане с габаритами 47,2 х 22,2 м. Максимальная высота здания составляет 28,0 м.

В цокольном этаже жилого дома размещены встроенные технические помещения, автостоянка на 61 машиноместо и три изолированных блока помещений административно-офисного назначения.

Жилой дом запроектирован по 2-м схемам: по перекрестно-стеновой конструктивной схеме и по смешанной схеме (несущие колонны, безбалочные перекрытия и монолитные диафрагмы жесткости в виде продольных и поперечных стен). Несущими элементами дома являются поперечные и продольные стены из монолитного бетона и колонны сечением 400х400 мм в 8-ми этажной части и сечением 250х250 мм в одноэтажных частях. Междуэтажные перекрытия - монолитные неразрезные железобетонные плиты.

Жилой дом имеет одноэтажные включения (офисы), отделенные от 8-ми этажной части температурно-осадочными швами.

На рисунке 2 изображены конструкции жилого дома, совмещённые с инженерно-геологическим разрезом.

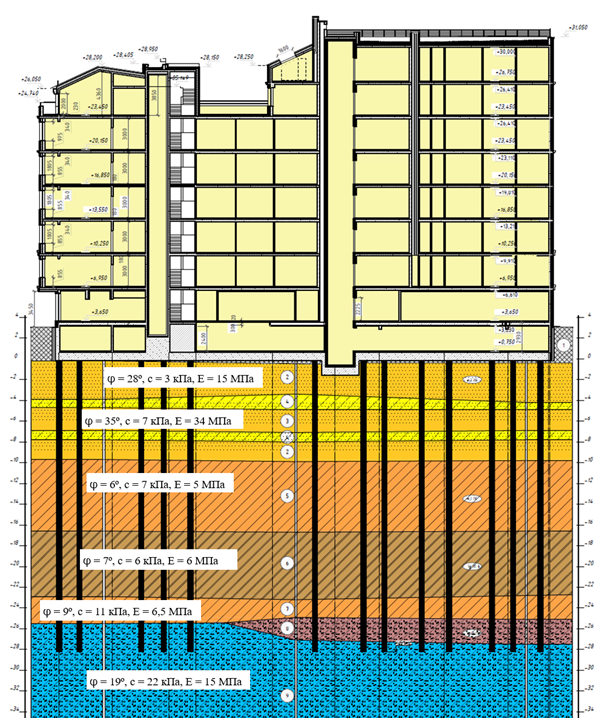

Рисунок 2. Конструкции жилого дома, совмещённые с инженерно-геологическим разрезом

Фундамент автостоянки - ребристая (ребрами вверх) монолитная железобетонная плита на естественном основании. В качестве основания приняты морские и озерные пески пылеватые средней плотности ИГЭ 3 с модулем деформации Е=80 кг/см². Фундамент жилого дома – свайно-плитный ростверк. Сваи – буронабивные, диаметром D=0,52 м, длинной L=28,0м.

На рисунке 2 показана схема со средними нагрузками в уровне фундаментной плиты.

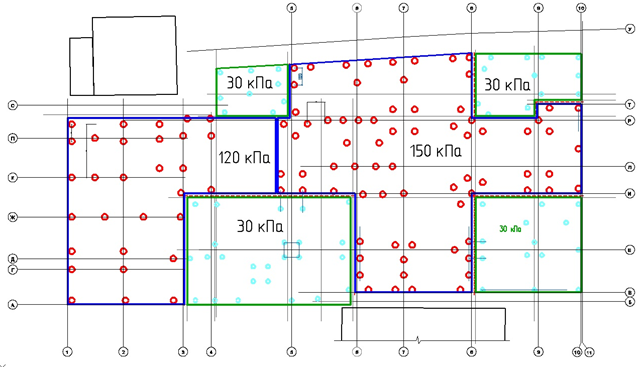

Рисунок 2. Средние нагрузки в уровне фундаментной плиты

По расчётам, проведённых в ПК «Plaxis 3D» было получено, что максимальная величина собственной осадки проектируемого здания составила S=1,7 см < Su=18,0 см, неравномерность осадки составляет ΔS/L=0,00014 < (ΔS/L)u=0,0024  – удовлетворяет требованиям СП 22.13330.2016 «Основания здания и сооружений» приложение «Г» таблица Г.1 (рекомендуемое).

На рисунке 3 изображены изополя вертикальных деформаций здания и значения осадки фундаментов здания, по результатам геотехнического мониторинга.

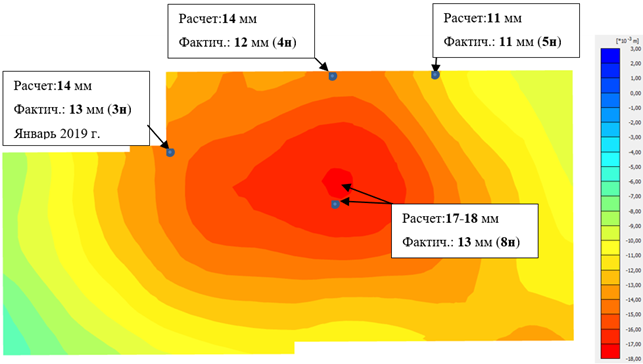

Рисунок 3. Изополя вертикальных деформаций здания и значения осадки фундаментов здания, по результатам геотехнического мониторинга

Анализ результатов расчёта и опытных данных с площадки строительства показали, что значение вертикальных деформаций не превышает предельно допустимые. Величина расчётных значений осадки здания составило 100-138% от фактических, что говорит о высокой сходимости результатов численного моделирования с геотехнической ситуации на площадке строительства.

Список литературы:

1. СП 22.13330.2016 Основания здания и сооружений. М., 2016. – 220 с
2. СП 24.13330.2016 Свайные фундаменты. М., 2016. – 90 с.
3. Далматов Б.И. Проектирование фундаментов зданий и подземных сооружений: учеб. пособие. СПб.: Изд-во АСВ, СПбГА-СУ, 2006. – 428 с.
4. В. М. Улицкий, А. Шашкин, К. Г. Шашкин, М. А. Лучкин Расчёт осадок зданий и сооружений на слабых глинистых грунтах с учётом развития деформаций сдвига во времени // Развитие городов и геотехническое строительство – 2007. - №11. – С. 13
