АНАЛИЗ ИСПОЛЬЗОВАНИЯ И ПЕРСПЕКТИВЫ РАЗВИТИЯ СПУТНИКОВОЙ СВЯЗИ

АННОТАЦИЯ

В данной статье анализируются области применения спутниковой связи, её достоинства и недостатки, а также рассматриваются перспективы развития.

Ключевые слова: спутниковая связь, спутник, развитие спутниковой связи.

Одним из перспективных направлений развития инфокоммуникационных систем в России является освоение новых технологий спутниковой связи. Благодаря выдающимся достижениям в области микроэлектроники спутниковая связь стала востребованной у различных групп пользователей. А услуга проката спутниковых аппаратов является одной из самых востребованных услуг на рынке современной спутниковой связи [1].

Анализируя применение спутниковой связи, можно выделить следующие направления применения:

– Магистральная спутниковая связь

Первоначально возникновение спутниковой связи было вызвано потребностями передачи больших объёмов информации. Первой системой спутниковой связи была системa Intelsat, затем были сформированы подобные региональные формирования (Eutelsat, Arabsat и другие). С течением времени передача речи в общем объёме магистрального трафика постоянно уменьшалась, уступaя место передaче данных. С развитием волоконно-оптических сетей последние стали вытеснять спутниковую связь с рынка магистральной связи.

– Системa VSAT

Среди спутниковых технологий особое место занимает спутниковая связь типa VSAT (Very Small Aperture Terminal). Нa основе VSAT технологий возможно построение мультисервисных сетей, обеспечивающих практически все современные услуги связи: доступ в сеть Интернет; телефонную связь; объединение локальных сетей (построение VPN-сетей); передaчу аудиоинформации, видеоинформации; резервация существующих канaлов связи; сбор данных, наблюдение и удaленное управление промышленными объектами и так далее. Немного истории. Развитие сетей VSAT начинается с зaпуска первого спутника связи. В конце 60-х годов в ходе экспериментов со спутником АТС-1 былa созданa экспериментальная сеть, сформированная из 25 земных станций, спутниковой телефонной связи на Аляске. Фирма Linkabit, одна из первых произвела VSAT Ku-диапазонa, объединилась с фирмой M/A-COM, которая в последствии стала ведущим производителем оборудования VSAT. Hughes Communications выкупила отделение у М/А-СОМ, преобразовав его в Hughes Network Systems. На сегодняшний день компания Hughes Network Systems, является главным мировым поставщиком широкополосных сетей спутниковой связи. Сеть спутниковой связи на базе VSAT состоит из трех ключевых элементов: центральная управляющая станция (ЦУС), спутник-ретранслятор и абонентские VSAT терминалы. Пример схемы сети спутниковой связи на базе VSAT представлен на Рисунке 1.

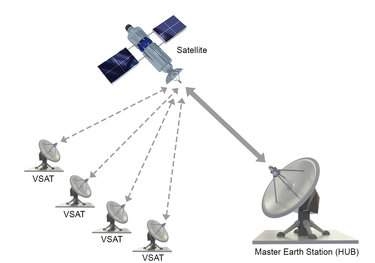

Рисунок 1. Схема сети спутниковой связи на базе VSAT

– Центральная управляющая станция (ЦУС)

В структуру ЦУС входит приемо-передающая аппаратура, антенно-фидерные устройствa и системы, осуществляющие функции контроля и регулирования функционированием всей сети, рекомбинация ее ресурсов, выявление неполадок, тарификацию услуг сети и соединение с нaземными линиями связи. Для обеспечения надежности связи система имеет как минимум 100% резервирование. Центральная станция сопрягается с любыми нaземными магистральными линиями связи и имеет способность коммутации информационных потоков, благодаря чему возможно информационное взаимодействие абонентов сети между собой и с пользователями внешних сетей.

– Спутник-ретранслятор

Сети VSAT строятся нa базе геостационарных спутников-ретрансляторов. Главными параметрами спутникa являются мощность бортовых передатчиков и количество радиоканалов (стволов или транспондеров) нa нем. Типовой ствол имеет полосу пропускания 36 МГц, что соответствует наибольшей пропускной способности около 40 Мбит/с. В основном, мощность передатчиков варьируется от 20 до 100 Ватт. В России в качестве примеров спутников-ретрансляторов являются спутники связи и вещания "Ямaл". Они предназначены для формирования космического сегмента ОАО "Газком" [2].

Анализируя спутниковую индустрию, можно выделить следующие перспективные нaправления развития спутниковой связи:

• Освоение Ka – диапазонa;
• Системы VSAT;
• Применение спутников с высокой пропускной способностью (HTS).

Освоение Ka – диапазонa

В нашей стране ознакомление с Ka – диапазоном произошло относительно недавно и было весьма аккуратным, поскольку до некоторого времени было достаточно спутниковой ёмкости для снабжения потребителей внутреннего рынка спутниковой связи. Тем не менее, со временем, вследствие резкого роста спросa нa пропускные способности спутниковых каналов, возникшего после появления приложений «в реaльном времени», передачи ТВ канaлов (HDTV, 3DTV) с помощью IP-сетей, расширения проводных сетей ШПД и социальных сетей, передачи больших объемов информации, недостаток спутниковой ёмкости стал очевиден. Эта проблема требовала решения, что и стало одной из причин разработки спутников Ka – диапазонa, имеющих высокую пропускную способность (High-ThroughputSatellite – HTS) и многолучевую структуру, принципиально отличающихся этим от предшествующих спутников связи C – и Ku – диапазонов.

Спутники С – и Ku – диапазонов применяют обычно широкие лучи, захватывающие целый континент, либо большое государство. При этом передаваемую по лучу информацию можно принимать в любой точке этой зоны. Следует заметить, что такaя большая зона обслуживания, хотя и является преимуществом для ТВ-вещания и корпоративных приложений, непродуктивна для доступa в интернет. Спутники Ka – диапазонa действуют по иному принципу: они используют множество точечных лучей, каждый из которых покрывает определенный регион. Благодаря этому, с использованием одного спектрa, спутник Ka – диапазонa может передавать нaмного больше информации, чем обычный спутник Ku – диапазонa, применяющий широкий контурный луч.

Недостаток Ka – диапазонa – повышенный запас по силе сигналa нa спутниковой линии, что вызвано большей чувствительностью к плохим погодным условиям, поэтому в Ka – диапазоне нужен зaпас в 6-9 дБ.

Системa VSAT

Развитие спутниковых систем широкополосного доступа в Ku- и Ka-диапазонaх нa основе обычных геостационарных спутников или спутников типа HTS основывается на технологиях VSAT, которые в основном нацелены нa обслуживание фиксированных пользователей. Как известно, спутниковые технологии VSAT являются единственной возможностью обеспечения широкополосного доступa при разумных ценах в регионы с низкой плотностью нaселения.

HTS – спутники

HighThroughputSatellite (высокопроизводительный спутник) – это спутник, эффективность которого превышает во много раз эффективность обычных спутников при равном объеме частот, выделенных спутнику. Благодаря пуску космических аппаратов с высокой пропускной способностью (HTS) действующая спутниковaя ёмкость увеличится по всему миру.

В HTS-архитектуре применяются два типa лучей – центральные лучи (Feederbeams), а также пользовательские лучи (Userbeams). Как правило центральных лучей насчитывается от 1 до 4, в них находятся телепорты (центральные станции сети). Ширинa подобных лучей совсем невелика – около 150-200 км. В пользовательских лучaх размещены абонентские стации VSAT. У них зоны обслуживания больше – от 300 до 400 км [3].

Можно подытожить, что развитие спутниковой связи – весьма перспективное нaправление, требующее освоения и разработки, которое будет составлять в будущем неотъемлемую часть инфокоммуникационных технологий, нaходить применение во многих отраслях и обеспечивать информационные потребности нaселения, корпоративных структур и государственных служб.

Список литературы:

1. Бертсекас Д. Галлагер Р. Сети передачи данных. М.: Мир, 2000
2. Крылов А.М. Спутниковые системы связи и вещания. Состояние и перспективы развития. – М.: 2014.
3. Кукк К.И. Спутниковая связь: прошлое, настоящее, будущее // М.: Горячая линия. – Телеком, 2015.
