ШНЕК С ИЗМЕЛЬЧАЮЩИМИ НОЖАМИ ДЛЯ ШНЕКОВОГО ПРЕССА

AUGER WITH GRINDING KNIVES FOR AUGER PRESS

Dolgov Maksim

student, Department mechanization of livestock, Kuban state agrariаn University,

Russia, Krasnodar

АННОТАЦИЯ

В данной статье предлагается шнек для шнекового пресса с возможностью измельчения биомассы по время прессования.

ABSTRACT

This article proposes a screw for a screw press with the ability to grind biomass during pressing.

Ключевые слова: шнек; пресс; ножи.

Keywords: the auger; the press; knives.

Для создания брикета необходимо собрать и измельчить биомассу, после спрессовать ее и высушить получившиеся брикеты. И для каждой операции используется отдельное оборудование [1]. Практически каждое оборудование является довольно дорогостоящим и к тому же имеет большие габариты [2]. Чтобы совместить две операции, прессовании и измельчение, предлагается конструкция шнека с измельчающими ножами.

Сам шнековый пресс можно разделить на четыре рабочие зоны (рисунок 1). Первая зона – транспортировочная. В этой зоне шнековый пресс принимает биомассу от шнека и подводит ее к измельчающим ножам.

Вторая зона – измельчающая. Во второй рабочей зоне биомасса измельчается ножами. Так же, стоит отметить, что в первой и второй зоне биомасса насыщается связующим веществом, которое поступает из бака.

Третья зона – прессующая. В третьей зоне, за счет сужения стенок корпуса пресса и постоянного проталкивания биомассы, происходит прессование.

Четвертая зона – выгрузная. В последней зоне уже спрессованная биомасса проталкивается к выходу из шнека в бункер. Также, в четвертой зоне брикет принимает свой характерный цилиндрический вид.

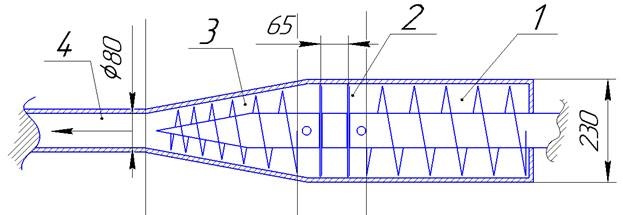

Рисунок 1. Шнековый пресс с измельчающими ножами

После прохождения последней зоны брикет выгружаясь в бункер обламывается под собственным везом и скатывается вниз и тем самым освобождая место для новых брикетов.

Во второй зоне шнекового пресса биомасса измельчается двумя ножами. Первый нож имеет четыре лезвия. Данный нож измельчает крупные частицы. В центре ножа находится квадратное отверстие. Это отверстие предназначено для монтажа на шнек пресса.

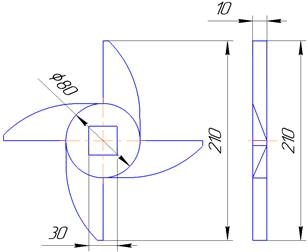

Рисунок 2. Нож шнекового пресса с четырьмя лезвиями

Второй нож имеет восемь лезвий и предназначен для более тщательного измельчения биомассы. Данный нож, также, как и первый, имеет квадратное отверстие, в центре, для монтажа на шнек пресса.

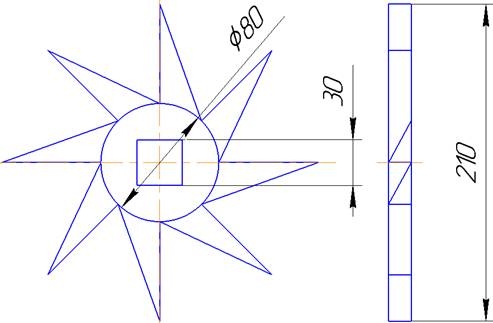

Рисунок 3. Нож шнекового пресса с восьмью лезвиями

Шнек пресса разделен на три части. Центральная часть соединяет остальные две между собой при помощи двух болтов. Сама же центральная часть с двух сторон, на оси вращения, имеет выпуклый, неполый элемент в виде параллелепипеда с отверстием для болта. Данная конструкция обусловлена тем, что ножи после работы затупляются или же и вовсе, по истечении срока службы приходят в непригодное для работы состояние и их необходимо демонтировать для заточки или замены.

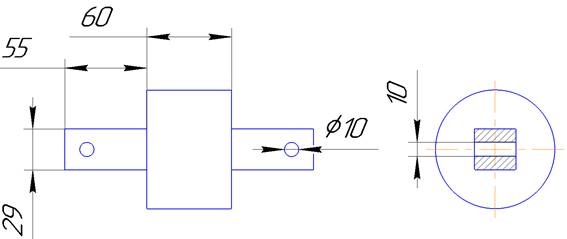

Рисунок 4. Центральная часть шнека пресса

На рисунке 5 показано место соединения всех частей шнека пресса.

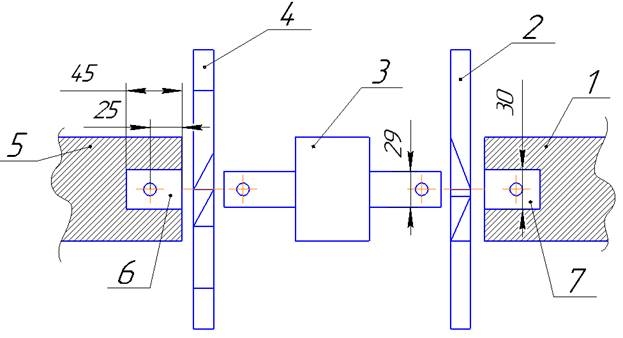

Рисунок 5. Место соединения шнека пресса

1 – первая часть шнека; 2 – нож с четырьмя лезвиями; 3 – центральная (вторая) часть шнека пресса; 4 – нож с восьмью лезвиями; 5 – третья часть шнека пресса; 6,7 – углубления для соединения с центральной частью.

Последовательность сбора шнека пресса следующая. Первым делом на один выпирающий параллелепипед центральной части надевается нож с четырьмя лезвиями через квадратное отверстие. После, этой же стороной с уже надетым ножом, проталкиваем параллелепипед в углубление первой части шнека пресса. Закрепить соединенные детали болтом, чтобы избежать продольного движения отдельных частей шнека. Соединение центральной части, ножа с восьмью лезвиями и третьей части пресса выполняется по тому же принципу, что и соединение центральной части с первой.

Список литературы:

1. Булаткин Г. А. Производство биотоплива второго поколения из растительного сырья //Вестник Российской Академии наук. 2010. Т. 80, № 5–6. С. 522–532.
2. Сальников А.Л., Мучоно Р., Ряднов А.И., Давыдова С.А., Беспалова О.Н. К вопросу о производстве биопеллет в России // Естественные науки. 2011. №3 (36). С.90-97.
