Библиографическое описание:
Маслов П.П. О ТЕХНИЧЕСКОМ УРОВНЕ МАГНИТОЖИДКОСТНЫХ УПЛОТНЕНИЙ С БЕЗЗУБЦОВОЙ РАБОЧЕЙ ЗОНОЙ // Инновации в науке: научный журнал. – № 9(85). – Новосибирск., Изд. АНС «СибАК», 2018. – С. 37-43.

О ТЕХНИЧЕСКОМ УРОВНЕ МАГНИТОЖИДКОСТНЫХ УПЛОТНЕНИЙ С БЕЗЗУБЦОВОЙ РАБОЧЕЙ ЗОНОЙ

Маслов Павел Павлович

канд. техн. наук, директор ООО "ИнТек Техно", РФ, г. Новосибирск

АННОТАЦИЯ

Предложена конструкция МЖУ с гладким рабочим зазором в активной зоне. Неоднородное магнитное поле в РЗ, требуемое для образования кольцевых "пробок" МЖ, в этом случае, создается не зубцами в РЗ, а магнитными неоднородностями магнитной системы МЖУ, расположенными вне РЗ, например, кольцевыми пазами, в том числе и для установки постоянных магнитов, образования охлаждающих каналов, расположения уплотнительных элементов и т.п. Основной целью работы является оценка достижимого технического уровня предложенного конструктива активной зоны МЖУ. Расчеты магнитного поля проводились на плоских осесимметричных моделях магнитной системы МЖУ (в силу тангенциальной симметрии) методом конечных элементов с учетом нелинейных характеристик магнитных материалов – магнитопроводов и МЖ. Показано, что уровень удерживаемого давления не хуже аналогичного показателя МЖУ с зубцами в РЗ. По технологическим же показателям МЖУ с гладким РЗ существенно проще в изготовлении и соответственно дешевле, чем МЖУ с зубцами. Это дает основания считать предложенную конструкцию МЖУ весьма перспективной и требует более детальных исследований его оптимальной геометрии. В процессе расчетов выявлены особенности распределения магнитного поля в РЗ МЖУ предложенной конструкции, учет которых необходим при оптимизационных расчетах.



Ключевые слова:  магнитожидкостное уплотнение,  магнитная жидкость,  магнитная система, рабочий зазор.



Сокращения:

МЖ – магнитная жидкость.

МЖУ – магнитожидкостное уплотнение.

РЗ – рабочий зазор.

Уплотнительная техника широко используется в технических устройствах, где требуется передача движения в замкнутые объемы с отличающимся от окружающей среды давлением. Это могут быть избыточное давление или вакуум. При равенстве давлений при необходимости герметичного разделения сред. МЖУ обеспечивают абсолютное отсутствие утечек уплотняемой среды за счет уплотнения кольцевыми жидкостными "пробками" МЖ, отсутствие износа в зоне уплотнения из-за отсутствия трения твердых тел, низкий момент трения и, как следствие, малый уровень потерь трения. Кольцевые "пробки" МЖ создаются неоднородным магнитным полем в РЗ МЖУ.

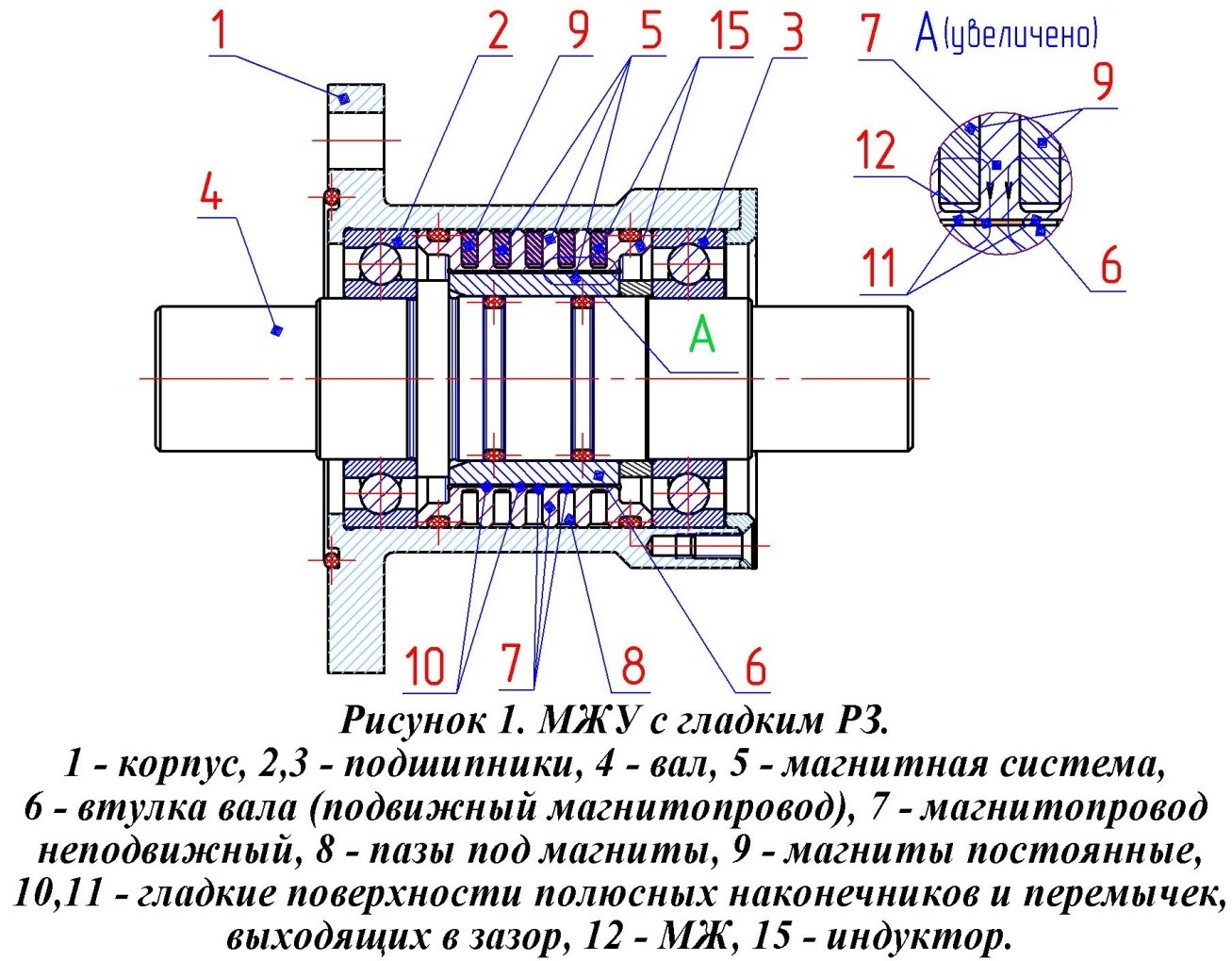

Для создания неоднородного магнитного поля в РЗ МЖУ предлагается использование магнитных неоднородностей магнитной системы, расположенных вне рабочего зазора [1]. При этом подвижная и неподвижная поверхности магнитопроводов, выходящих в РЗ выполнены без зубцов гладкими с постоянным или линейно изменяющимся профилем РЗ. Изложенное иллюстрируется на рис. 1, где представлено МЖУ с беззубцовой рабочей зоной. Корпус МЖУ 1 с помощью подшипников 2, 3 центрирует вал 4. Магнитная система 5 состоит из втулки вала 6 и индуктора 15. Индуктор 15 в данном варианте неподвижен и содержит магнитопровод 7 и постоянные магниты 9 в виде дисков, трапеций или полуколец, установленных в кольцевые пазы 8. Намагниченность магнитов в каждом пазу при цилиндрическом исполнении МЖУ (рис.1) параллельна оси вращения МЖУ и направлена в одну сторону. Магниты в смежных пазах намагничены встречно. Поверхности магнитопровода 7, выходящие в зазор образуют гладкие  цилиндрическую или коническую поверхности. При этом вариант конического исполнения представляет, в основном, интерес для организации гидродинамических течений МЖ в РЗ высокооборотных МЖУ.

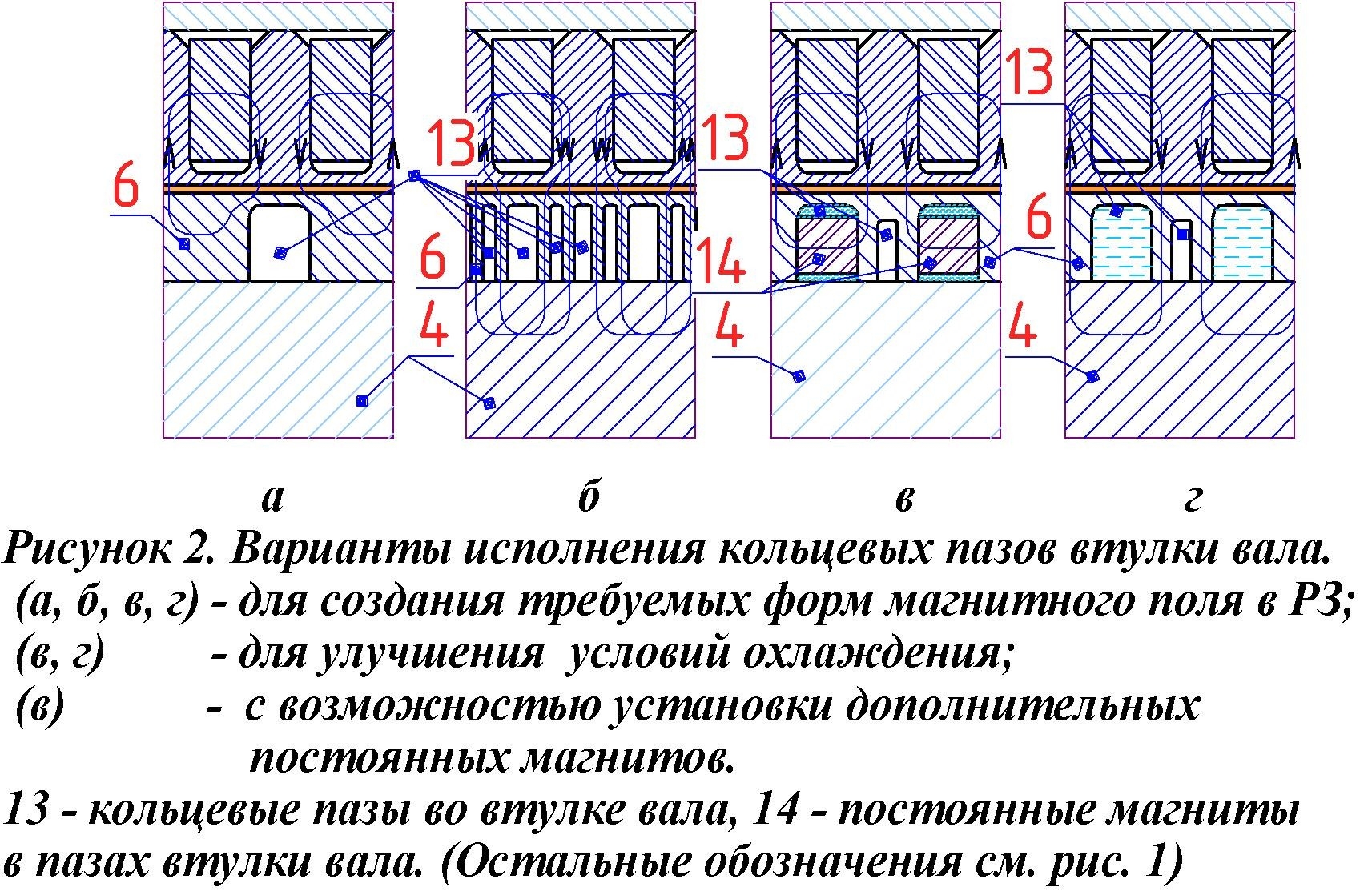

Втулка вала 6 (см. рис.2) может быть также выполнена с кольцевыми пазами 13. При этом функционально кольцевые пазы на неподвижном магнитопроводе и на подвижной втулке могут быть предназначены, например, для размещения магнитов, и/или для использования в качестве каналов для интенсификации охлаждения, и/или для установки элементов неподвижного уплотнения между втулкой и валом и/или других функций и одновременно для создания неоднородного магнитного поля в гладком РЗ.







В ООО "ИнтекТехно" г. Новосибирск принята цельная конструкция магнитопровода с пазами для установки постоянных магнитов [2, 3, 4], обеспечивающая при сравнительно простой технологии изготовления индуктора, большую его надежность по герметичности неподвижных уплотнений и стабильности геометрии. При этом, указанные пазы заполняются, как правило, дисковыми или трапецеидальными магнитами, располагаемыми дискретно и создающими периодическое изменение магнитного поля в тангенциальном направлении.

В расчетной модели принято исполнение магнита в виде кольца, с остаточной индукцией, обеспечивающей равенство потоков в нейтральной плоскости магнитов магнитных систем с дисковыми или трапецеидальными магнитами. В этом случае, остаточная индукция кольцевого магнита



                                 Кз                                                                (1)



где  – остаточная индукция  выбранной марки магнита, Т;



Кз  ,



Кз – коэффициент заполнения торцевыми поверхностями магнитов боковой плоскости кольцевого паза магнитопровода площадью -

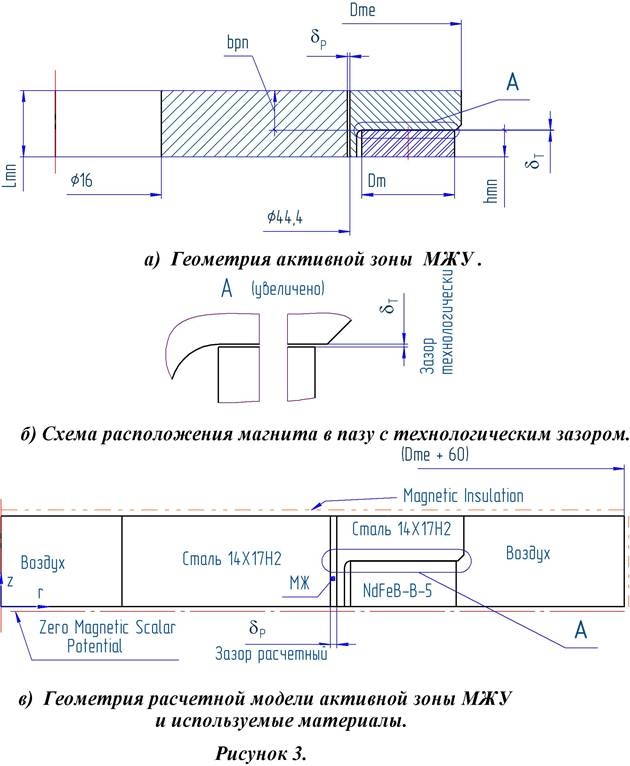

В этом случае расчетная модель МЖУ может быть представлена как осесимметричная с размерами, параметрами и обозначениями по рис.3

Учитывалось также и наличие технологического зазора между торцами  магнитов и стенкой кольцевого паза в магнитопроводе (см. рис.3б), обеспечивающего гарантированную установку магнитов в паз. Зазор определялся как максимально возможный для размера паза и высоты магнита (2*hmn) по принятой посадке с квалитетами F8/h7. При этом дисковые и призматические магниты поставляются по ТУ с допуском на высоту магнита по h7. В модели магниты относительно стенок паза расположены симметрично.

На рис. 3в приведена геометрия расчетной модели активной зоны МЖУ, материалы элементов модели, а также граничные условия применительно к системе COMSOL Multiphysics. Так как в задачи работы не входит поиск оптимальной геометрии МЖУ с гладкими образующими РЗ, размеры для расчета и оценки параметров МЖУ выбраны из габаритных размеров одного из типоразмеров МЖУ с зубцами в зазоре, изготавливаемых ООО "ИнТек Техно".










Известно, что удерживаемое МЖУ давление на одном шаге кольцевых пазов для установки магнитов Lm = 2*Lmn определяется выражением



                                                                                         (2)



где Bmin  и Bmax – предельные значения индукции на шаге Lm - , Т;

 M(B) – намагниченность МЖ, А/м;

B – индукция магнитного поля в РЗ, Т.

Расчеты проводились методом конечных элементов с учетом нелинейностей кривых намагничивания материалов магнитной системы и МЖ. Параметры сетки выбирались из условия обеспечения относительных невязок в узлах конечных элементах не более 10-7, разрешения узких мест геометрии не менее 30. Максимальный размер доменов выбирался исходя из обеспечения числа доменов в пределах (0.3..3)х106, а минимальный размер из условия обеспечения числа точек исследуемых параметров на кривой в принятом диапазоне изменения аргумента не менее 1000. При несоблюдении указанных требований изменялись параметры сетки.

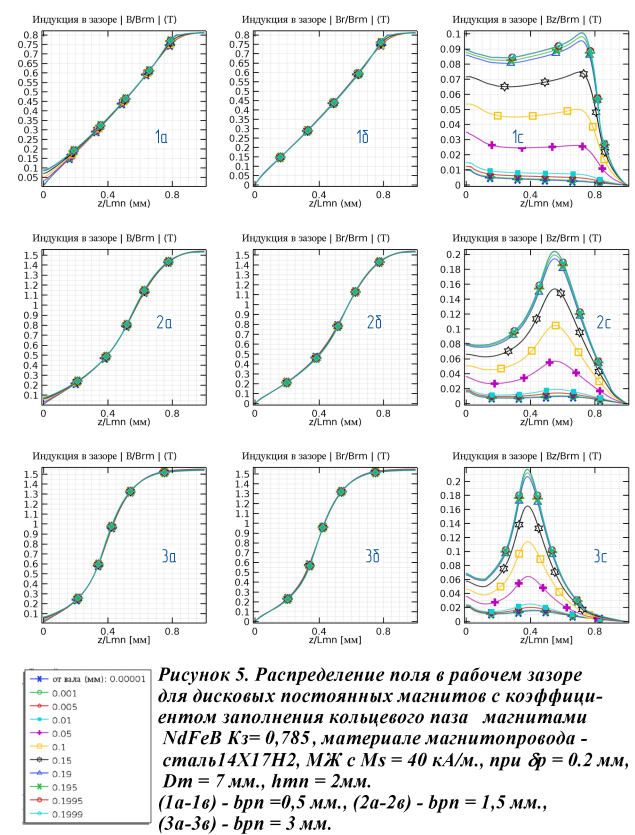

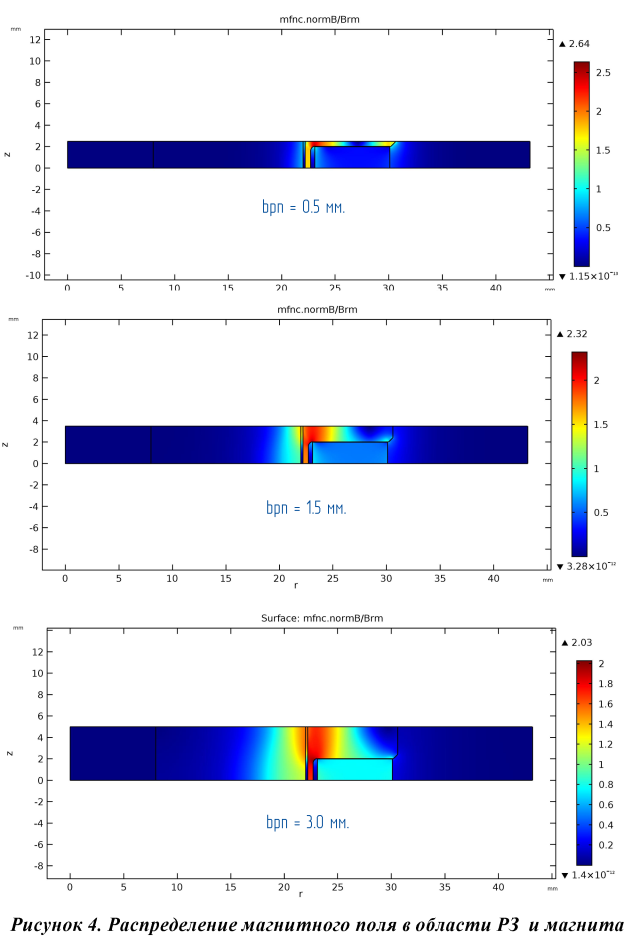

 На рис.4 представлены картины распределения магнитного поя в области РЗ, а на рис.5 кривые индукций для указанных размеров рабочей зоны и одиннадцати положений в РЗ по его высоте. На рис.4 следует учитывать изменение максимальных значений индукции на цветовых шкалах.

Сравнение картин поля и кривых индукции показывает:

- Существует некоторая критическая толщина полюсного наконечника 2*bpn ( при заданной совокупности размеров и параметров), до достижения которой наконечник настолько насыщен, что препятствует прохождению магнитного потока не только в РЗ, но и в перемычку, образуя "пробку". Перемычка остается ненасыщенной (см. рис.4 , bpn = 0,5 мм.).

- Для всех трех вариантов, поле, в том числе и в РЗ, существенно неоднородное. РЗ и полюсный наконечник имеют области поля от практически нулевых значений до насыщения. Это подтверждает необходимость учета нелинейных характеристик сталей и МЖ. Отсюда же, для уменьшения расчетных погрешностей определения перепада давления расчет  проводился путем численного интегрирования (2), а не по приближенным соотношениям, например, [6, с.46].













- Радиальные составляющие индукции (рис.5) практически не зависят от положения плоскости графика в РЗ. Осевые же составляющие (по оси z) существенно зависят от ее положения и достигают максимума в области границы паза под постоянные магниты и полюсного наконечника. Наибольшие значения осевые составляющие имеют у поверхности магнитопровода, составляя в месте их максимума до (20..25)% от радиальных и тем самым увеличивая градиент индукции магнитного поля слева от максимумов осевых ее составляющих.









                           а)                                                                           б)

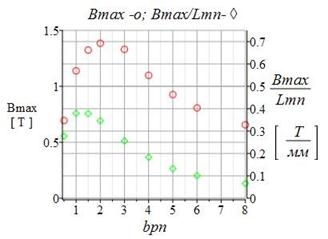

Рисунок 6. а) Зависимости Bmax и Bmax/Lmn(bpn)  б) Зависимости -  для параметров по рис.3 и 5.



- Более значимое отрицательное влияние осевые составляющие оказывают на распределение индукции на оси магнита (z = 0), увеличивая Bmin до значений . Это приводит к снижению удерживаемого давления за счет уменьшения области интегрирования в (2). Подобное обстоятельство предопределяет необходимость проведения исследований по снижению осевой составляющей индукции на оси магнита для беззубцовой модели.

- Важно отметить практическое отсутствие всплесков (кромочных магнитных потоков) на кривых индукции в РЗ, по крайней мере на макро уровне. Максимальный градиент магнитного поля, определяемый по кривым распределения индукции для рассмотренных вариантов достигает 5х109 А/м2. Уровень градиентов в РЗ МЖУ с зубцами без учета кромочных эффектов лежит в пределах (0,1..10)х109 А/м2 [6, с.85]. Из теории магнитного поля [7, с.208] следует, что при наличии ломаной линии в геометрии ферромагнитных тел в магнитном поле в углах кромок градиенты потенциала достигают бесконечности. В ряде работ, например, [8, с.176; 9, с.2] показано, что градиенты в РЗ МЖУ с зубцами с учетом кромочных эффектов могут превышать приведенные выше в несколько раз. В [5, с.235, рис.4] показано, что градиенты поля около вершин зубцов превышают средние до 0,5*102.Таким образом, отсутствие зубцов (отсутствие нарушений макрогеометрии поверхностей в РЗ) приводит к уменьшению градиентов магнитного поля в МЖУ с гладким зазором РЗ минимум на один-два порядка.

 Учитывая, что на гладких поверхностях РЗ технологически проще получить поверхности с меньшим уровнем шероховатости, можно ожидать снижения неоднородностей магнитного поля и от нарушения микрогеометрии РЗ и, следовательно, всплесков магнитного поля.

На рис. 6а представлены зависимости двух функций цели  и . Из рисунка видно, что, во-первых, функции цели имеют ярко выраженные оптимумы по толщине полюсного наконечника, а, во-вторых,  значения bpn opt при этом существенно отличаются, т.е. максимумы функций цели достигаются при существенно разных толщинах полюсного наконечника. Эти обстоятельства предопределяют необходимость при составлении технического задания на разработку и изготовление МЖУ проводить более тщательную экспертизу при выборе функции цели.

- При некоторых hmn opt и bpn opt (см. рис. 6б) функция цели (2) (в данном случае ) достигает максимума. При этом, в отличие от аналогичных зависимостей МЖУ с зубцами [5, с.238, рис.6], функция цели имеет более ярко выраженные максимумы.

В качестве функции цели могут быть выбраны другие критерии, например ,  , , где Lm ,Sm ,Vm длина, площадь сечения и объем шага активной зоны МЖУ по пазам магнитопровода, соответственно. По указанным функциям цели (так и по другим, в том числе и обобщенным) можно получить оптимальные геометрические размеры активной зоны МЖУ.

На рис.6б представлены зависимости . Отметим, что данная функция цели, обеспечивающая минимум длины активной зоны МЖУ, также имеют оптимумы для указанных факторов.








                          а)                                                         б)                                                           в)

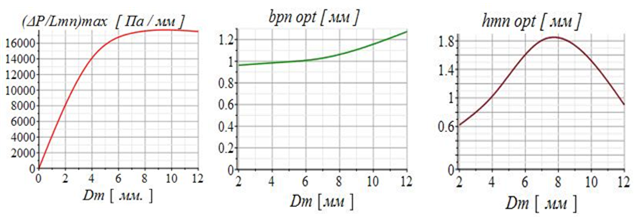

Рисунок 7. а) Зависимость функции цели при оптимальных bpn и hmn от диаметра магнита. Оптимальные: б) -bpn и в) -.hmn от диаметра магнита.



Представляет интерес исследование влияния диаметра магнита Dm на функцию цели, при оптимальных значениях bmn opt(Dm) и hmn opt (Dm) (см. рис. 7а). Функция цели достаточно плоская и при (для данных размеров и параметров) практически постоянна. Это чрезвычайно ценное свойство инвариантности функции цели от диаметра магнита в определенной области позволяет без существенного "ухода" от оптимума согласовать наружный диаметр магнитопровода с дискретными стандартными значениями наружных диаметров подшипников  (см. рис.1). Из рис. 7 также следует, что оптимальные размеры полюсного наконечника и постоянного магнита не являются постоянными. Характер и диапазон их изменения подлежит последующему исследованию.

Для варианта по рис.5 - 2а при намагниченности  насыщения МЖ MS = 4х104 А/м удерживаемый перепад давления достигает DP @ 0,6х105 Па с удельной величиной удерживаемого давления на единицу длины РЗ вдоль оси z-  Па/мм. Таким образом, для удерживания перепада давления 1х105 Па (@1Ати) с полутора кратным запасом требуется 17,5 мм длины рабочей зоны вдоль оси z.

Выводы:

-   В работе представлен разработанный в ООО "ИнТек Техно" г. Новосибирск и запатентованный вариант изготовления рабочей зоны МЖУ с гладкими поверхностями, выходящими в РЗ. Неоднородное магнитное поле в РЗ создается за счет неоднородных магнитных проводимостей вне РЗ.

-   На отдельных примерах проанализированы интенсивность и составляющие магнитного поля, определяющие уровень удерживаемых давлений. Показано отрицательное влияние осевой составляющей магнитного поля в РЗ, уменьшение которой требует дополнительных исследований.

-   Проведена оценка уровня всплесков (кромочных эффектов) поля в РЗ. Показано, что уровень градиентов в РЗ разработанной конструкции МЖУ с гладким РЗ существенно меньше, чем у МЖУ с зубцами в рабочем зазоре.  Это

позволяет говорить о бОльшей надежности и долговечности разработанной конструкции. Эта комплексная задача требует дальнейших исследований с учетом отсутствия макронарушений геометрии РЗ (зубцов) и при  наличии микронарушний (шероховатости поверхности) с учетом характеристик устойчивости МЖ.



Список литературы:

1.Маслов П.П. Магнитожидкостное уплотнение // Положительное решение по заявке 2017119382 Российская Федерация. Заявл. 2017.06.01.

2. Helgeland W. Magnetic Fluid Sealing Device // Patent USA № 5826885. 1996.10.02.

3.Михалев Ю.О., Лысенков С.Г. Магнитожидкостное уплотнение // Патент России № 2219400.  2003.20.04  Бюл. № 35.

4. Маслов П.П.  Магнитожидкостное уплотнение //Патент России № 2659305 . 2018. Бюл.№13.

5.Маслов П.П. Выбор рационального уровня насыщения зубцовой зоны магнитожидкостного уплотнения // Физико-химические проблемы магнитных дисперсных наносистем: сб нуч. тр. Всерос. конф.- Ставрополь, 2017. с.232-239.

6.Магнитные жидкости в машиностроении/ Д.В. Орлов, Ю.О.Михалев, Н.К. Мышкин и др.-М.:Машиностроение, 1993.-272с.

7.Говорков В.А. Электрические и магнитные поля.-М.: Связьиздат, 1951,- 339с.

8.Перминов С.М. Кромочные эффекты в магнитном поле // Состояние и перспективы развития электротехнологии: сб. науч. тр. международной науч.-техн. конф.- Иваново, 2011.- 454с.

9.Перминов С.М. Исследование кромочных эффектов магнитного поля с учетом нелинейных свойств магнитных материалов методом математического моделирования // Вестник ИГЭУ.- Иваново, 2011, вып.4.- с.1-4
