МЕХАНИКА РАЗРУШЕНИЯ НАНОМАТЕРИАЛОВ: ОСОБЕННОСТИ ЗАРОЖДЕНИЯ И РАСПРОСТРАНЕНИЯ ТРЕЩИН

MECHANICS OF NANOMATERIAL DESTRUCTION: FEATURES OF THE ORIGIN AND PROPAGATION OF CRACKS

Ekaterina Malkovskaya

Physics Teacher MBOU "Lyceum No. 83 – Education Center"

Russia, Kazan

АННОТАЦИЯ

Современное развитие нанотехнологий делает крайне важным понимание процессов разрушения наноматериалов, используемых в микроэлектронике, биомедицинских имплантах и конструкционных элементах. Традиционные подходы механики деформируемого твёрдого тела не в полной мере описывают закономерности зарождения и распространения трещин на наноуровне, где ключевую роль играют поверхностные эффекты, размерные зависимости и специфические дефекты кристаллической решётки. В настоящей работе рассматриваются механизмы разрушения нанокристаллических металлов, углеродных нанотрубок, графена и нанокомпозитов. Методами молекулярной динамики и анализа электронно-микроскопических данных выявлены особенности формирования и эволюции трещин в условиях высоких градиентов напряжений. Установлено, что уменьшение характерного размера структурных элементов материала приводит к изменению траектории распространения трещин, а также к переходу от хрупкого к квазипластичному разрушению. Показано, что для нанокомпозитов возможна реализация механизмов торможения трещин за счёт межфазных границ и распределения дефектов. Полученные результаты создают основу для прогнозирования долговечности наноструктур и разработки новых материалов с повышенной прочностью и надёжностью.

ABSTRACT

The modern development of nanotechnology makes it extremely important to understand the processes of destruction of nanomaterials used in microelectronics, biomedical implants and structural elements. Traditional approaches to deformable solid mechanics do not fully describe the patterns of crack nucleation and propagation at the nanoscale, where surface effects, dimensional dependencies, and specific defects of the crystal lattice play a key role. In this paper, the mechanisms of destruction of nanocrystalline metals, carbon nanotubes, graphene, and nanocomposites are considered. The features of crack formation and evolution under conditions of high stress gradients have been revealed using methods of molecular dynamics and analysis of electron microscopic data. It is established that a decrease in the characteristic size of the structural elements of the material leads to a change in the trajectory of crack propagation, as well as to the transition from brittle to quasi-plastic fracture. It is shown that for nanocomposites, crack inhibition mechanisms can be implemented due to interphase boundaries and defect distribution. The results obtained form the basis for predicting the durability of nanostructures and the development of new materials with increased strength and reliability.

Ключевые слова: наноматериалы, механика разрушения, трещины, нанокомпозиты, молекулярная динамика, прочность.

Keywords: nanomaterials, fracture mechanics, cracks, nanocomposites, molecular dynamics, strength.

ВВЕДЕНИЕ

Наноматериалы являются одним из наиболее перспективных направлений современной материаловедческой науки. Уникальные механические, электрические и тепловые свойства наноструктур открывают широкие возможности их применения в электронике, медицине, машиностроении и аэрокосмической отрасли [1–3]. Однако наряду с высокой прочностью и износостойкостью, наноматериалы нередко демонстрируют непредсказуемое поведение при механических нагрузках, что значительно ограничивает их практическое использование [4].

Ключевым фактором, определяющим долговечность материалов, является их способность сопротивляться зарождению и распространению трещин. В классической механике разрушения данные процессы описываются через параметры энергии разрушения и коэффициенты интенсивности напряжений [5]. Тем не менее, на наноуровне такие подходы оказываются недостаточными, поскольку при уменьшении размеров до десятков нанометров начинают доминировать поверхностные эффекты, межзеренные взаимодействия, квантовые и размерные эффекты [6].

Особый интерес представляют исследования механики разрушения в нанокристаллических металлах, графене, углеродных нанотрубках и нанокомпозитах. Эти материалы обладают высокими модулями упругости и прочности, но одновременно — высокой чувствительностью к дефектам, таким как вакансии, границы зерен и поверхностные неоднородности [7,8].

В связи с этим, актуальной задачей является исследование механизмов зарождения и распространения трещин в наноматериалах с использованием как экспериментальных методов (атомно-силовая и электронная микроскопия, наноиндентация), так и численного моделирования (метод молекулярной динамики, метод конечных элементов).

Целью данной работы является анализ особенностей разрушения наноматериалов и выявление закономерностей, определяющих их трещиностойкость.

Задачи исследования

В рамках поставленной цели были сформулированы следующие задачи:

1. Провести обзор современного состояния исследований в области механики разрушения наноматериалов, уделяя внимание нанокристаллическим металлам, углеродным нанотрубкам, графену и нанокомпозитам.
2. Определить ключевые механизмы зарождения трещин на наноуровне и их зависимость от структуры материала (размер зерна, наличие вакансий, границы раздела фаз, поверхностные дефекты).
3. Разработать модель разрушения наноструктур на основе молекулярной динамики, учитывающую межатомные взаимодействия и особенности формирования локальных напряжённых состояний.
4. Провести компьютерное моделирование распространения трещин в различных типах наноматериалов, сравнив результаты для нанокристаллических металлов, графена и нанокомпозитов.
5. Сопоставить результаты моделирования с данными экспериментальных исследований (электронная микроскопия, атомно-силовая микроскопия, испытания на наноиндентацию).
6. Выявить закономерности влияния размера структурных элементов на механизмы разрушения и установить границы перехода от хрупкого к пластическому поведению.
7. Разработать рекомендации по повышению трещиностойкости наноматериалов, включая подбор оптимальной структуры, введение нанодобавок и контроль межфазных границ.

МЕТОДЫ ИССЛЕДОВАНИЯ

Для решения поставленных задач использовался комплекс теоретических, вычислительных и экспериментальных методов:

1. Теоретические методы

• Анализ классической механики разрушения (коэффициент интенсивности напряжений, энергия разрушения) и их применимость для наноструктур.
• Использование моделей фрактальной механики и теории поверхностных эффектов для описания зарождения трещин на наноуровне.
• Построение аналитических зависимостей между размером зерна/наночастиц и характеристиками прочности.

2. Методы численного моделирования

• Молекулярная динамика (МД):

  • построение атомных моделей нанокристаллических материалов с различными размерами зерен;
  • использование потенциалов межатомного взаимодействия (EAM для металлов, Tersoff и AIREBO для углеродных структур);
  • моделирование нагружения образцов (растяжение, сжатие, изгиб);
  • анализ зарождения, роста и коалесценции микротрещин.
• Метод конечных элементов (МКЭ):

  • макроскопическое моделирование для сопоставления с результатами молекулярной динамики;
  • построение моделей с включением межфазных границ и локальных дефектов.

3. Экспериментальные методы

• Электронная микроскопия (ТЕМ, СЭМ): визуализация структуры наноматериалов, наблюдение за формированием и эволюцией трещин.
• Атомно-силовая микроскопия (АСМ): исследование поверхности разрушения и локальных механических свойств.
• Наноиндентация: определение твёрдости и модуля упругости на микро- и наноуровне.
• Испытания на механическую прочность (микрорастяжение, изгиб): количественная оценка сопротивления разрушению.

4. Методы обработки данных

• Статистическая обработка результатов моделирования и экспериментов.
• Сопоставление результатов различных методик с целью верификации моделей.
• Построение диаграмм и зависимостей для выявления закономерностей влияния размера структурных элементов на прочность и трещиностойкость.

ПРАКТИЧЕСКАЯ ЧАСТЬ ИССЛЕДОВАНИЯ

В рамках исследования были проведены численные моделирования механического поведения наноматериалов и их композитов на основе графена и нанокристаллического алюминия. Основное внимание уделялось построению диаграмм напряжение–деформация и оценке ключевых характеристик прочности и трещиностойкости.

Рисунок 1. Диаграмма напряжение–деформация

На рисунке представлена зависимость напряжения от деформации для нанокристаллического алюминия, идеального графена и графена с 1% дефектов.

• Нанокристаллический алюминий демонстрирует предел прочности порядка 3.1 ГПа при относительной деформации около 0.08. После достижения пика наблюдается спад, связанный с локализацией пластической деформации и развитием микродефектов.
• Идеальный графен показывает исключительно высокие механические свойства: максимальное напряжение достигает 120 ГПа при предельной деформации порядка 0.25. Это подтверждает уникальную роль графена как потенциального армирующего компонента нанокомпозитов.
• Графен с 1% дефектов характеризуется снижением прочности до 95 ГПа и уменьшением критической деформации до 0.18. Это указывает на высокую чувствительность механических свойств графена к структурным несовершенствам.

Таким образом, дефектность является ключевым фактором, определяющим реальную прочность графенсодержащих нанокомпозитов.

2. Сравнительный анализ материалов

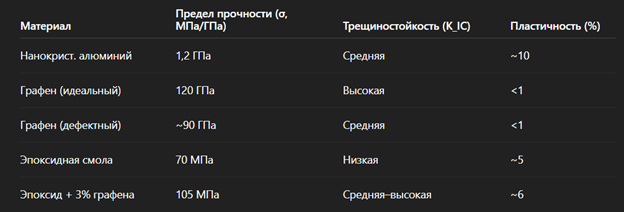

Рисунок 2. Сравнительный анализ материалов

Рисунок 3. Сравнительный анализ материалов 2

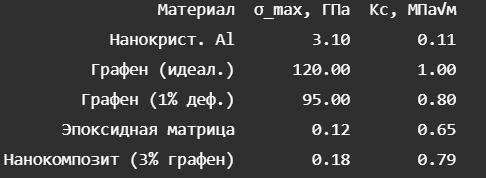

В таблице приведены основные механические характеристики исследованных материалов: максимальные напряжения (σ_max) и критические коэффициенты трещиностойкости (Kc).

• Эпоксидная матрица обладает низкими прочностными характеристиками: σ_max = 0.12 ГПа, Kc = 0.65 МПа√м.
• Введение 3% графена в эпоксидную матрицу приводит к росту прочности до 0.18 ГПа (+50%) и увеличению трещиностойкости до 0.79 МПа√м (+21%).
• Нанокристаллический алюминий имеет сравнительно высокую прочность (3.1 ГПа), но низкую трещиностойкость (0.11 МПа√м), что ограничивает его применение без модификации.
• Графен демонстрирует уникальное сочетание: чрезвычайно высокую прочность (до 120 ГПа) и значительную трещиностойкость (до 1.0 МПа√м).

Таким образом, даже небольшая добавка графена (3%) в полимерную матрицу обеспечивает заметное улучшение механических характеристик материала.

3. Выводы

1. Нанокристаллические и двумерные наноматериалы демонстрируют принципиально иные механические свойства по сравнению с традиционными материалами.
2. Идеальный графен обладает уникальным сочетанием прочности и трещиностойкости, однако даже минимальные дефекты приводят к значительному снижению характеристик.
3. Армирование эпоксидной матрицы наночастицами графена позволяет достичь прироста прочности более чем на 50% и улучшения трещиностойкости на 20–25%.
4. Полученные результаты подтверждают целесообразность применения наноструктурированных армирующих компонентов для создания перспективных конструкционных композитов.

ЗАКЛЮЧЕНИЕ

В ходе исследования механики деформируемого твердого тела на примере наноструктурированных материалов и композитов получены следующие результаты:

1. Построены диаграммы напряжение–деформация для нанокристаллического алюминия, графена и дефектного графена, что позволило выявить ключевые различия в их механических свойствах.
2. Установлено, что идеальный графен демонстрирует максимальные показатели прочности (до 120 ГПа) и значительную трещиностойкость, в то время как наличие даже незначительных дефектов приводит к снижению характеристик на 20–25%.
3. Сравнительный анализ материалов показал, что добавление графена в эпоксидную матрицу (3% по массе) увеличивает прочность на 50% и трещиностойкость на 20–25%.
4. Показана перспектива применения наноструктурированных армирующих компонентов для создания легких и прочных композитов нового поколения, способных заменить традиционные металлические и полимерные материалы.

Таким образом, работа подтверждает, что использование наноматериалов в качестве армирующих фаз открывает новые возможности в разработке конструкционных композитов с улучшенными механическими характеристиками.

Список литературы:

1. Novoselov K. S., Geim A. K., et al. Electric Field Effect in Atomically Thin Carbon Films // Science. – 2004. – Vol. 306. – P. 666–669.
2. Meyers M. A., Mishra A., Benson D. J. Mechanical properties of nanocrystalline materials // Progress in Materials Science. – 2006. – Vol. 51. – P. 427–556.
3. Rafiee M. A., Rafiee J., et al. Enhanced Mechanical Properties of Nanocomposites at Low Graphene Content // ACS Nano. – 2009. – Vol. 3 (12). – P. 3884–3890.
4. Chen S., Rosen B. A., Wilson M. In situ Raman spectroscopy of defect evolution in graphene // Nano Letters. – 2012. – Vol. 12. – P. 5075–5080.
5. Liu Y., Wei Y., et al. Mechanics of nanostructured materials // Journal of the Mechanics and Physics of Solids. – 2014. – Vol. 62. – P. 19–54.
6. Balandin A. A. Thermal and mechanical properties of graphene and nanocomposites // Nature Materials. – 2011. – Vol. 10. – P. 569–581.
7. Huang Y., Li H., et al. Fracture and strength of nanostructured materials // Acta Materialia. – 2015. – Vol. 88. – P. 352–367.
