ФМР-СПЕКТРОМЕТР ДЛЯ ИЗУЧЕНИЯ ГИРОТРОПНОГО ДВИЖЕНИЯ МАГНИТНЫХ ВИХРЕЙ В МАССИВАХ ФЕРРОМАГНИТНЫХ НАНОЧАСТИЦ

Исследование выполнено при финансовой поддержке РФФИ в рамках научного проекта № 20-02-00696.

АННОТАЦИЯ

В работе описана схема оригинального ФМР спектрометра на основе компланарного четвертьволнового короткозамкнутого микрополоскового резонатора, предназначенного для изучения гиротропного движения магнитных вихрей. На ФМР спектрометре проведены эксперименты по изучению гиротропных мод в массивах манитостатически взаимодействующих ферромагнитных частиц. Обнаружено наличие нескольких пиков на дифференциальных кривых поглощения на частоте 232 МГц.

Интерес к исследованию наноразмерных ферромагнитных частиц  (плёночных нанодисков, нанолиний и  нанотрубок) и их массивов обусловлен не только своеобразием свойств этих объектов, но и вполне реальными  перспективами в прикладном отношении: в устройствах спинтроники [1-4], в биомедицине (в частности, использование нанопятен в качестве магнитно управляемых «наноскальпелей»  для неинвазивной клеточной хирургии опухолей [5-11]).

Особенностью формирования равновесной (в отсутствии внешнего магнитного поля) магнитной структуры наночастиц  является тенденция вихреобразования, обусловленная специфической геометрией объектов. В случае плёночного нанодиска формируется, так называемый, «идеальнвй магнитный вихрь» представляющий собой структуру с циркулярной ориентацией намагниченности в плоскости пленки на периферии  и плавным выходом намагниченности из плоскости по мере приближения к центру магнетика с «ядром» в самом центре. Внешнее магнитное поле вызывает обратимые смещения ядра, так что  в целом магнитный вихрь может рассматриваться как объект с собственной резонансной частотой вращения [12-14].  У частицы иной формы (квадратной, треугольной)    формируется более сложная (квазивихревая) структура, однако и для квазивихрей  реакция на магнитное поле также обратима и может быть описана в терминах собственных частот. В упорядоченном массиве наночастиц происходит расщепление резонансной частоты гиротропного движения магнитных вихрей, связанное со снятием вырождения энергетических состояний для частиц с  различным сочетанием полярности ядра и хиральности вихря [15].

В подобной ситуации  именно ферромагнитный резонанс (ФМР), как экспериментальный метод (наряду с магнитно-силовой и лоренцевой электронной микроскопией  [16]),  потенциально наиболее информативен.

Известные стандартные установки ФМР позволяют проводить измерения в довольно широком диапазоне частот (от долей герца до 1500 ГГц). Однако их чувствительность и степень разрешения для отдельных участков этого диапазона различна. Наиболее проблемным является  интервал частот до 1 ГГц, а именно он, согласно теоретическим оценкам, наиболее интересен в экспериментах с наночастицами. В настоящей работе мы представляем специализированную экспериментальную установку ФМР, хорошо зарекомендовавшую себя в процессе изучения гиротропных мод в массивах манитостатически взаимодействующих ферромагнитных частиц - спектрометр ФМР на основе компланарного четвертьволнового короткозамкнутого микрополоскового резонатора.

Блок-схема ФМР-спектрометра на основе компланарного четвертьволнового короткозамкнутого микрополоскового резонатора представлена на рисунке 1.

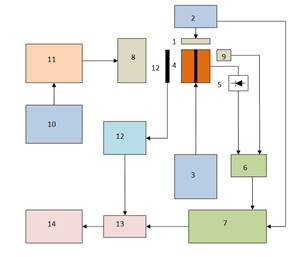

Рисунок 1. Блок-схема ФМР спектрометра

В измерениях традиционно использовался метод синхронного детектирования сигнала на частоте модуляции (1 кГц). Модуляционное магнитное поле создавали катушками Гельмгольца 1, подключенными к генератору сигналов синусоидальной формы 2. При создании высокочастотного магнитного поля для образца использовался генератор высокой частоты 3. Сигнал с микрополоскового резонатора 4 после прохождения через детектор 5, представляющий собой двухполупериодный диодный мост, подавался на двухканальный предусилитель 6 и после усиления попадал на селективный усилитель 7, настроенный на частоту модуляции. Для компенсации паразитного сигнала, возникающего в результате изменения магнитной восприимчивости материала сердечника основного магнита 8, на второй канал предусилителя подавался сигнал с компенсационной катушки 9, находящийся внутри колец Гельмгольца. Амплитуда и частота основного магнитного поля задавались генератором сигналов специальной формы 10 и после прохождения через усилитель 11 подавались на электромагнит 8. Поле, создаваемое этим электромагнитом, регистрировалось миллитесламетром 12, работающим на основе датчика холла 13. Полезный сигнал с фазового детектора и миллитесламетра подавался на аналогово-цифровой преобразователь АЦП 14, после чего поступал в ПЭВМ 15.

Микрополосковый резонатор, схема которого представленна на рисунке 2, был выполнен на керамике титаната бария (BaTiO₃) диэлектрической проницаемости ε=100 c двухсторонней полировкой и металлизированным слоем Cr/Cu. Ширина центральной полосы а=4мм

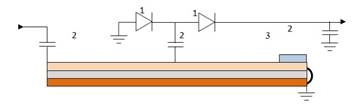

Рисунок 2. Схема измерительного резонатора. (1)-СВЧ диод 2А201А; 2- керамический конденсатор (емкости подбирались экспериментально) 3- образец

Внешний вид готового резонатора показан на рисунке 3.

Рисунок 3. Фотография резонатора

Детектор представлял собой диодный мост на диодах 2А201А. При данной конструкции резонатор является многомодовым. Первая мода резонатора, на которой изучался гиротропный режим движения магнитных вихрей в массивах, соответствовала частоте 232 МГц. АЧХ первой моды, полученной на векторном анализаторе цепей ZVK на частоте 232 МГц, показана на рисунке 4.

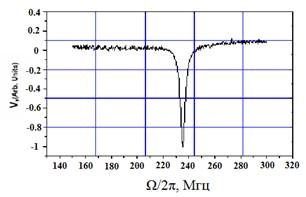

Рисунок 4. АЧХ резонатора для первой моды на частоте 232 МГц

Магниторезонансные свойства упорядоченного массива исследовались на данном ФМР-спектрометре методом узкополосного резонанса при частоте 232 МГц. Образец помещался в пучность магнитного поля резонатора (см. рис. 2). Амплитуда переменного магнитного поля, приложенного параллельно плоскости пленки, составляла ~ 1 Oe. Постоянное магнитное поле прикладывалось перпендикулярно плоскости волновода (основное поле). Сигнал с образца усиливался селективным усилителем на частоте модуляции и подавался на синхронный детектор. Величина основного поля варьировалась от 0 до 5 kОе. В результате были получены дифференциальные кривые поглощения образца, характерный вид которых показан на рисунке 5.

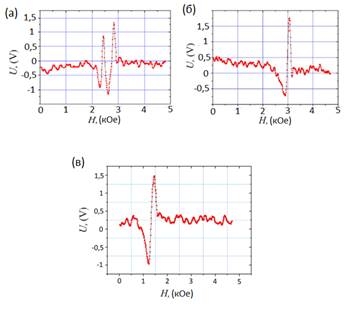

Рисунок 5. Дифференциальные кривые поглощения, полученные на массиве пермаллоевых наноточек с квадратным упорядочением. Толщина наноточек 100 нм, диметр 3 мкм. В случае расстояния между краями дисков: (a) 2 мкм (б) 4 мкм (в) 5 мкм

Важно отметить, что за возникновение резонансного режима ответственны наноточки, у которых направление полярности противоположно основному полю, так как исключительно в этом случае на нашем образце резонансная частота составляет менее 300 МГц [14,17].

Наличие нескольких пиков на кривых поглощения свидетельствует о наличии наложенных друг на друга резонансных кривых с незначительно отличающимися частотами. Эти частоты соответствуют нескольким модам гиротропного движения взаимодействующих магнитных вихрей.  Существование этих мод объясняется наличием в пленке-массиве областей, содержащих в своем составе соседствующих пар наночастиц с различным сочетанием полярностей и хиральностей [18-20].

Таким образом, в настоящей работе предложена и апробирована схема эксперимента на основе оригинального резонатора, позволившего растянуть диапазон, соответствующий нескольким сотням мегагерц. Это способствовало обнаружению близко расположенных по частоте резонансных мод и детальному их исследованию в массивах наночастиц, с относительно слабо взаимодействующими магнитными подсистемами [20-24]. Полученные в эксперименте результаты согласуются с теоретическими оценками [20].
