ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНАЯ СИСТЕМА ДЛЯ ИССЛЕДОВАНИЯ ПАРАМЕТРОВ УДАРНОЙ ВОЛНЫ ЭЛЕКТРИЧЕСКОГО ВЗРЫВА ПРОВОДНИКОВ С ИСПОЛЬЗОВАНИЕМ ПЛАСТИЧЕСКОГО ДЕФОРМИРОВАНИЯ ОБРАЗЦОВ
Во многих фундаментальных научных исследованиях и прикладных технических приложениях достаточно широко применяется [1-3] электрический взрыв проводников (ЭВП). Одним из возможных практических применений ударно-волнового воздействия на рассматриваемый объект представлено в работах [4-8]. Актуальной задачей является получение необходимой информации о процессах формирования и распространения воздушной ударной волны, генерируемой электрическим взрывом металлического проводника.
Целью представленной работы является разработка составных элементов информационно-измерительной системы (ИИС), предназначенной для экспериментальных исследований ударных волн, генерируемых электрическим взрывом проводников (ЭВП) в разрядной камере со щелевым соплом, с использованием пластического деформирования металлических образцов.
На рис. 1 представлена блок-схема основных элементов информационно-измерительной системы (ИИС), предназначенной для исследования воздушной ударной волны, генерированной электрическим взрывом металлического проводника, описание основных этапов работы которой представлено в работе [9].

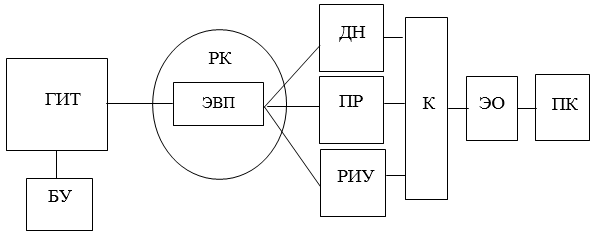

Рисунок 1. Блок-схема ИИС исследования ударной волны ЭВП в разрядной камере со щелевым соплом. БУ - блок дистанционного управления; ГИТ – генератор импульсных токов; РК – разрядная камера со щелевым соплом; ЭВП – электрический взрывающийся проводник; ДН – делитель напряжения; ПР – пояс Роговского; РИУ – расчетно-измерительное устройство; К – коллектор; ЭО – электронный осциллограф; ПК – компьютер
Взрывающийся проводник с электродами соосно располагается в полости разрядной камеры (РК) со щелевым соплом (рис.2 a). Сечение внутренней поверхности разрядной камеры представляет собой каплевидную форму. При подаче высокого напряжения на электродную систему с проволочкой осуществляется электрический взрыв и в пространстве генерируется ударная волна, имеющая цилиндрическую симметрию и распространяющаяся радиально. Претерпевая многократные отражения от стенок разрядной камеры, сгенерированная ударная волна трансформируется в единую, вытекающую через щелевидное сопло. Одним из простых и широко применяемых методов получения достоверной информации о параметрах ударных волн (УВ), генерируемых, в частности, электрическим взрывом проводников (ЭВП) являются трубчатые датчики [10,11], которые подвергаются пластическому деформированию посредством воздействию ударных волн. Для оценки амплитуды давления ударной волны ЭВП, падающей на заднюю стенку разрядной камеры, расположенную напротив щелевого сопла, использовались трубчатые датчики из алюминия ![]()
На сегодняшний день в литературе представлено достаточно большой спектр эмпирических формул [12], определяющих давление, которые апробированы в работах [13-18], в частности:
,
,
На фотографиях (рис. 2a и 2b) представлена экспериментальная установка и трубчатый датчик после осесимметричного нагружения цилиндрической ударной волной электрического взрыва проводника, при этом осуществлялась высокоскоростная пластическая деформация, превышающая предел текучести, в результате чего произошел разрыв боковой поверхности.

|

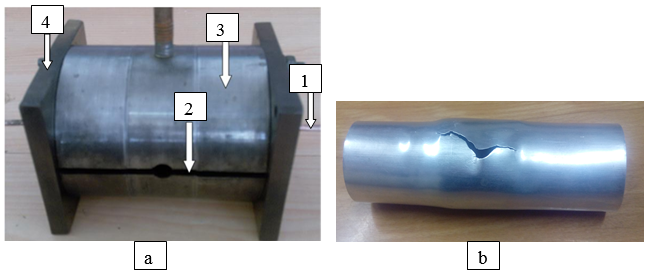

Рисунок 2a. Внешний вид разрядной камеры: стержневые электроды – 1; щелевидное сопло – 2; цилиндрическая поверхность РК – 3; текстолитовые боковые крышки - 4 |
Рисунок 2b. Образец трубчатого датчика после воздействия ударной волны ЭВП |
Предел прочности при кратковременной нагрузке для алюминия
составляет
, что находит согласие со средним значением давления, получаемым по данным формулам.
Для определения поля давления УВ, непосредственно вытекающей из щелевидного сопла, использовалась методика пластического деформирования прямоугольной плоской пластины (пластинчатый датчик - ПД) из алюминия
(рис. 3a) с защемленными с противоположных сторон краями. Пластинчатый датчик с защемленными краями (рис. 3b) имел размеры
, (ширина зоны защемления
с обеих сторон) и жестко закреплялся на расстоянии
. от щелевидного сопла разрядной камеры.

|

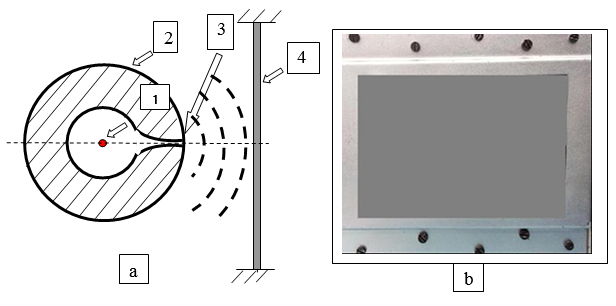

Рисунок 3a. Схема экспериментальной установки исследования поля давления ударной волны, возбуждаемой в разрядной камере со щелевым соплом. Электрический взрывающийся проводник - 1; разрядная камера в разрезе – 2; щелевое сопло – 3; пластинчатый датчик - 4 |
Рисунок 3b. Пластинчатый датчик с защемленными краями |

|
Рисунок 4 a. Осциллограмма зависимости тока и напряжения от времени ЭВП. 1- ток разряда; 2- падение напряжения |
Рисунок 4 b. Пластически деформированный датчик |
На осциллограмме (рис. 4a) представлены зависимости напряжения и тока разряда от времени электрического взрыва медного проводника (ЭВП), расположенного в разрядной камере, посредством которых определяется «введенная» в металлический взрывающийся проводник энергия. Значение «введенной» в металлический проводник энергии составило
. В экспериментах использовалась медная проволочка длиной
, диаметром
, начальное напряжение конденсаторной батареи составляла
, при этом создавался электрический взрыв, протекающий в согласованном режиме. Величина деформации составила
, при этом пластинчатый датчик сохранил свою целостность. Оценка амплитудного значения давления ударной волны
. Таким образом, произведена оценка давления ударной волны, генерируемой электрическим взрывом проводников (ЭВП) в разрядной камере со щелевым соплом, с использованием пластического деформирования металлических образцов.
Список литературы:
- Бурцев, В.А. Электрический взрыв проводника и его применение в электрофизических установках / Бурцев В.А.. Калинин Н.В., Лучинский А.В. М.: Энергоатомиздат, 1990. - 217 с.
- Обзор литературы по моделированию процессов электрического взрыва тонких металлических проволочек в вакууме / Иваненков Г.В., Пикуз С.А. Шелковенко, Т.А. и др. Часть 1.Препринт 9. М: ФИАН, 2004. - 26 с.
- Суркаев, А.Л. Элементы физики высокоэнергетических импульсных процессов в конденсированных средах (монография).– Волгоград: ИУНЛ ВолгГТУ, 2015 – 156 с.
- Суркаев, А.Л. Тушение пожаров с использованием ударного воздействия / А.Л. Суркаев, В. Ф. Каблов, С.И. Благинин // Безопасность жизнедеятельности 2014, № 10 - С. 49—53.
- Пат. ПМ 124161 U1 РФ. МПК A62C3/02 Установка для тушения и предотвращения распространения пожара / Суркаев А.Л., Каблов В. Ф. Благинин С.И. Кабаков А.П ВолгГТУ Волгоград. Заяв.: 2012133801/12, 07.08.2012, Оп.:20.01.2013, Б. №2. Пат. ПМ 129001 U1 РФ. МПК A62C3/00
- Установка для тушения и предотвращения распространения пожара / Суркаев А.Л., Каблов В. Ф. Благинин С.И. ВолгГТУ Волгоград Заяв.: 2012151511/12, 30.11.2012, Опубл.: 20.06.2013, Бюл. № 17
- Пат. ПМ № 144737 U1 РФ. МПК B02C19/18 Способ предотвращения распространения лесного пожара / Суркаев А.Л., Каблов В. Ф. Благинин С.И. ВолгГТУ Волгоград. Заяв.: 2014114544/13, 11.04.2014, Опубл.: 27.08.2014, Бюл. № 6.
- Пат. ПМ № 160298 РФ. МПК А62С3/00 Модульный блок для предотвращения распространения лесного пожара / Суркаев А.Л., Благинин С.И., Каблов В.Ф., Сухова Т.А. ВолгГТУ Волгоград. Заяв.:2015125233/12, 25.06.2015 Оп.:10.03.2016 Бюл. № 7.
- Исследование параметров ударной волны, генерируемой электрическим взрывом проводника в разрядной камере со щелевидным соплом / С.И. Благинин, А.Л. Суркаев // Fundamental and Applied Scientific Research / Open European Academy of Public Sciences (OEAPS Inc.). - 2019. - No. January : [International Scientific and Practical Conference (Berlin, Germany, 17 January 2019)]. - C. 18-25.
- Малюшевский, П.П. Основы разрядно-импульсной технологии / Малюшевский П.П. - Киев: Наукова думка, 1983.- 270 с.
- Ищенко, Ж.Н. Гидродинамические нагрузки при электроимпульсном расширении цилиндрической оболочки внутри полости с жесткой стенкой / Ищенко Ж.Н. // Сб. науч. тр.- Теория, эксперимент, практика разрядно-импульсной технологии. - Киев: Наукова Думка, 1987. - С. 118 – 124.
- Кривицкий Е.В. Динамика электровзрыва в жидкости / Кривицкий Е.В. - Киев: Наукова думка, 1986. – 205 с
- Брызгалин, Г.И. Электровзрывная запрессовка труб в картер двигателя / Брызгалин Г.И., Суркаев А.Л., Кудряшов В.И., Годенко А.Е., Слепцов О.А. // Нац. науч.- тех. конф. Болгария, 5-7 окт. 1989.
- Суркаев, А.Л. Разрушение абразивных материалов под действием электрического взрыва проводников / Суркаев А.Л. Зубович С.О., Кумыш М.М., Сухова Т.А., Усачев В.И. // Новый Университет № 9-10 (43-44) 2015 С.15-22
- Пат. № 1760677 С РФ. МПК B21D26/10 Способ электроимпульсной запрессовки труб в трубные решётки / Суркаев А.Л., Брызгалин Г.И., Годенко А.Е., Слепцов О.А. ВолгГТУ Волгоград Заяв.: 4837359/27, 26.04.1990. Опубл.: 15.08.1994, Бюл. № 31.
- Пат. № 2060077 С1 РФ. МПК B21D26/10 Способ электроимпульсного деформирования трубчатых заготовок / Суркаев А.Л., Брызгалин Г.И., Слепцов О.А. ВолгГТУ Волгоград. Заяв.: 5061370/08, 02.09.1992, Опубл.: 20.05.1996, Бюл. № 17.
- Пат. № 2186648 С2 РФ. МПК B21D26/10, B21D39/06 Устройство для электровзрывной запрессовки труб. / Суркаев А.Л. ВолгГТУ Волгоград Заяв.: 2000109392/02, 14.04.2000, Опубл.: 10.08.2002, Бюл. № 32.
- Пат. № 2245753 С1 РФ. МПК B21D26/10, B21D39/06 Устройство для электровзрывной запрессовки труб. / Суркаев А.Л. ВолгГТУ Волгоград. Заяв.: 2003124039/02, 30.07.2003, Опубл.: 10.02.2005, Бюл. № 36.
